Alineación láser
Alineación de aerogeneradores
En la alineación de aerogeneradores, durante décadas, Easy-Laser ha liderado el mercado en la provisión de sistemas de medición y alineación en el campo de la energía eólica. Especializados en alineación de ejes/acoplamientos y medición de la planitud de las bridas de las torres, hemos colaborado con algunos de los fabricantes de aerogeneradores más destacados a nivel global, como Vestas, Siemens/Gamesa, Envision y Goldwind. A continuación, presentamos ejemplos de lo que nuestra tecnología puede ofrecer.
Revisa el equipo de alineación.

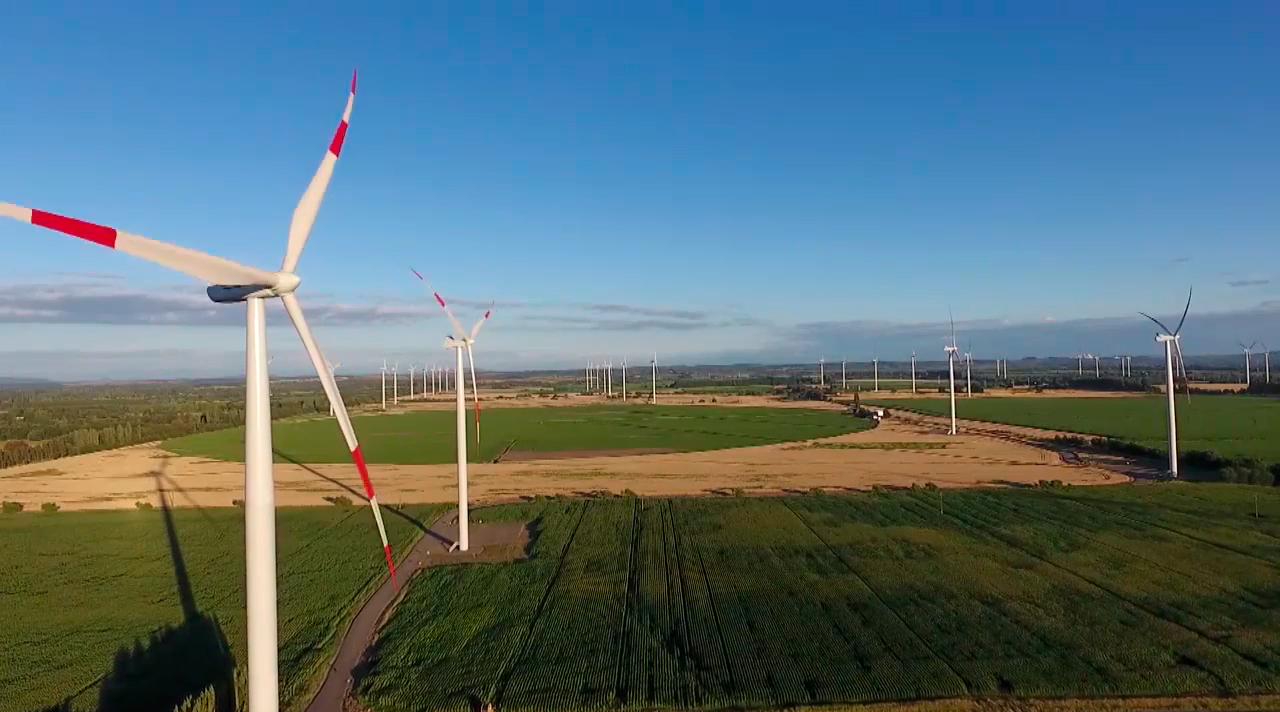

Alineación de aerogeneradores, industria eolica
Alineación de generador y caja de engranajes
En el campo de la alineación láser de ejes, Easy-Laser utiliza tanto sistemas estándar como variantes de OEM especialmente adaptadas. Estos últimos están diseñados para ajustarse a las dimensiones particulares de los acoplamientos de un fabricante de turbinas, abarcando múltiples variantes en su gama. Están destinados para su uso con el acoplamiento retirado y el rotor bloqueado, asegurando la máxima seguridad para el operario. El sistema estándar de alineación láser de ejes de Easy-Laser se aplica en otros diseños de acoplamiento y cuando se considera seguro dejar el acoplamiento en su lugar. Los sistemas de alineación láser de ejes de Easy-Laser son ideales tanto para la instalación inicial como para el mantenimiento continuo in situ, cumpliendo así con las necesidades y requisitos de las empresas de servicios.
Alineación geometrica
Medición de la planitud de las bridas de las torres
La dificultad en la medición de la planitud de las bridas varía, y uno de los factores clave en esta variación es el diámetro de la torre. Los diámetros más reducidos (hasta 4 metros) generalmente presentan una medición más sencilla. En contraste, los diámetros más grandes, como en las enormes torres marinas, demandan un enfoque distinto. Aunque los sistemas de medición empleados (E910 o E915) son fundamentalmente iguales, nuestro software de medición seccional patentado es óptimo para grandes diámetros. Mediante este método, la brida se divide y mide en cuatro secciones, combinándose matemáticamente para obtener un resultado integral. Esto ofrece dos beneficios principales:
La medición no se ve influenciada por la deformación de la brida debido a su propio peso (efecto gravitacional).
Mejora la seguridad del técnico, que no necesita utilizar una escalera o plataforma elevada; toda la medición se lleva a cabo desde el suelo. Más información en este vídeo.
Adicionalmente, el sistema permite medir hasta 5 círculos con puntos de medición por brida, evaluando no solo la planitud sino también el ángulo o "conicidad" de la brida en relación con el plano de unión de dos secciones de torre. Los resultados se visualizan instantáneamente en una imagen 3D en pantalla tras la medición, y se pueden evaluar con diferentes cálculos de ajuste óptimo para su posible tratamiento posterior. Todo esto se puede realizar directamente in situ, eliminando la necesidad de consultar un PC con diferentes programas de análisis, facilitando así el proceso de trabajo.
Revisa el equipo E920 aquí
Alineación de ejes en la industria eólica
Medición del paralelismo de las bridas de las torres
Ambas secciones de la torre deben tener sus bridas en paralelo, y para lograr esto, el sistema Easy-Laser® E910 es la herramienta más adecuada. Se sitúan los transmisores láser y un prisma angular en un trípode, ubicado junto a la sección de la torre.
