Simulador portable de vibraciones PT300Mini



El PT300mini, impulsado por un micro motor DC y regulado por un controlador DC, permite seleccionar rodamientos con distintos tipos de fallas para evaluar los patrones de frecuencia de estos defectos a distintas velocidades. También facilita el balanceo dinámico del rotor, pruebas de inicio/detención y pruebas de rotor excéntrico.

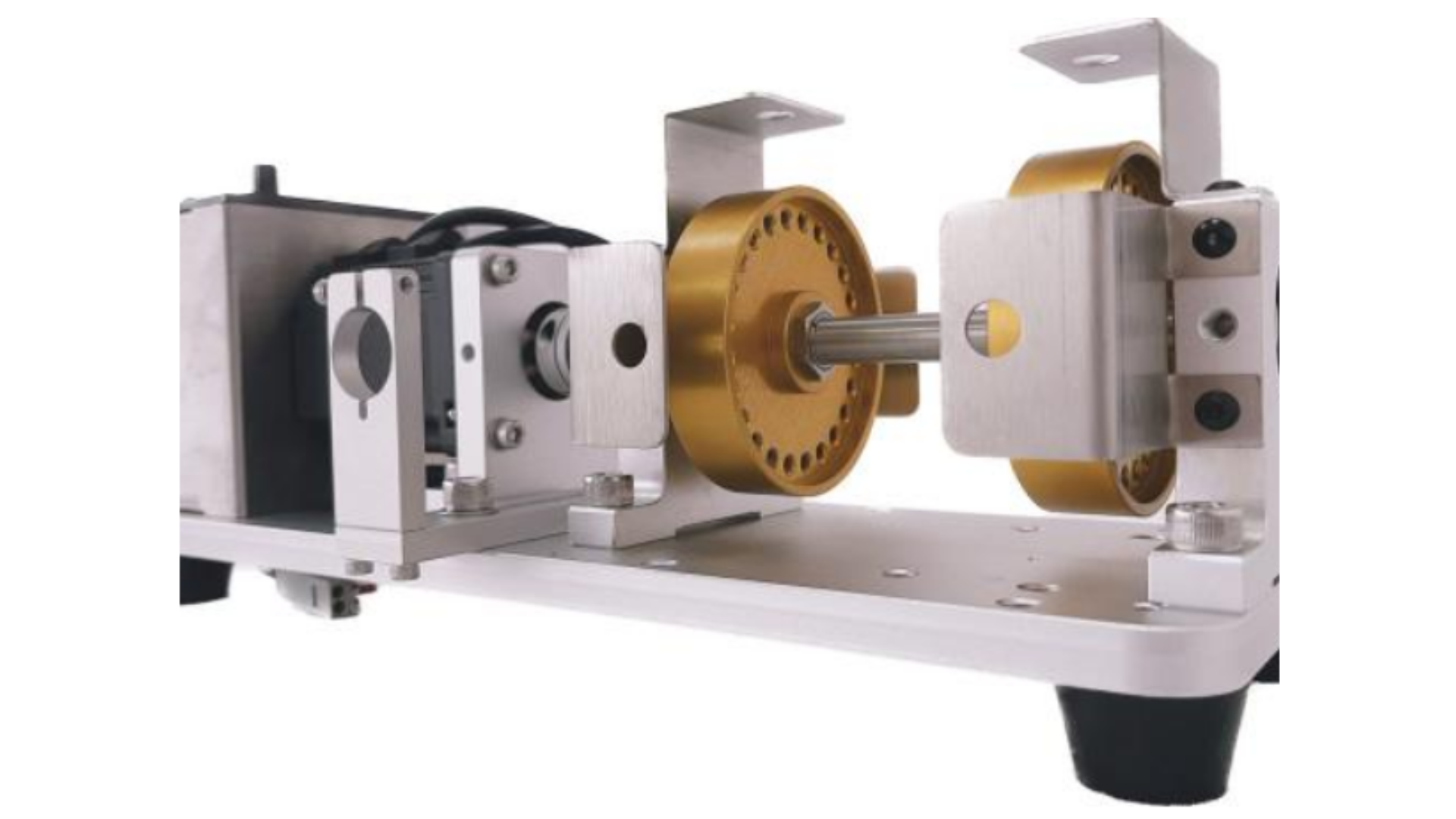

Configuración

El banco de pruebas está compuesto principalmente por:

  • Micro motor DC
  • Regulador de velocidad
  • Rodamientos de doble soporte
  • Disco de rotor balanceado
  • Eje
  • Soporte para sensores,
  • Base de absorción de impactos
  • Entre otros

Funciones principales

  • Simulación de fallas de rodamientos: anillo interior, anillo exterior, elementos rodantes, jaula y fallas combinadas.
  • Fallas mecánicas comunes: excentricidad del rotor, holgura mecánica, desalineación durante las pruebas, entre otras.
  • Instalación del rotor en voladizo y centrado, balanceo dinámico del rotor.
  • Identificación de frecuencias características de fallas a distintas velocidades.
  • Prueba de inicio y detención del banco de pruebas.
Añadir a la cotización
SKU: SVG-PT300Mini Categoría:

Ficha Técnica

Parámetro Valor
Potencia del motor Motor DC 100W, 220V
Tamaño del eje Diámetro 12 mm, cromado con protección contra la corrosión
Rodamiento Rodamiento rígido de bolas 6001, diámetro interior 12 mm, ensamblaje integrado para facilitar el reemplazo
Tipos de fallas simuladas Falla en anillo interior, anillo exterior, jaula, elemento rodante y falla combinada
Rango de ajuste de rotación 0–3000 rpm
Dimensiones 360 mm × 130 mm × 160 mm
