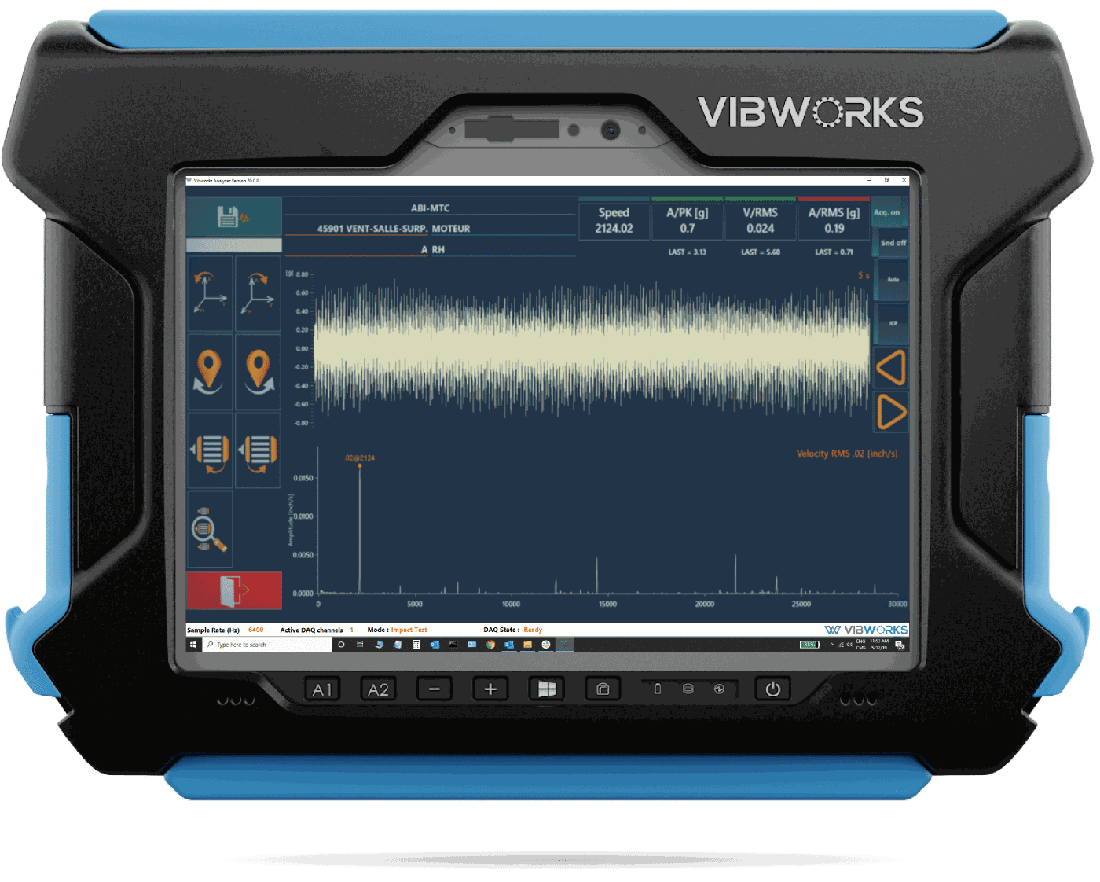

Colector y analizador de datos VibWorks
Colector y analizador de vibraciones portátil de grado industrial, con adquisición simultánea de hasta 3 canales (triaxial) más tacómetro, pantalla táctil Full HD y análisis de espectro FFT en tiempo real. Disponible en las estrategias Knight (1 canal) y Rook/King (3 canales) para rutas de mantenimiento predictivo, balanceo en terreno y diagnóstico de máquinas rotativas.
Sobre este equipo
Captura los tres ejes a la vez hasta 104 kHz y resuelve el espectro en 2.000.000 de líneas: ves el defecto de rodamiento cuando todavía es una marca fina, no cuando ya suena. VibWorks es un colector y analizador de vibraciones portátil de grado industrial, hasta 3 canales simultáneos más tacómetro, con análisis FFT en tiempo real en su pantalla táctil Full HD.
Pensado para rutas de mantenimiento predictivo, balanceo en uno y dos planos en terreno y diagnóstico de máquinas rotativas, combina la portabilidad de un colector de ruta con la capacidad de un analizador multicanal. Representante oficial VibWorks en Chile, con capacitación y soporte local.
Ficha del equipo
| Tipo de equipo | Colector / analizador de vibraciones portátil |
|---|---|
| Canales de entrada | Hasta 3 simultáneos (triax) + 1 tacómetro |
| Estrategias de medición | Knight (1 canal) · Rook / King (3 canales) |
| Acondicionamiento | IEPE |
| Rango de frecuencia | hasta 104 kHz (adquisición triax simultánea) |
| Resolución de análisis | hasta 2.000.000 de líneas |
| Funciones | Espectro, envolvente/demodulación, Hilbert, espectrograma, kurtograma, balanceo |
| Pantalla | Táctil Full HD (1920 × 1200) |
| Protección | Certificación MIL-STD 810H (robustez) y 461G (EMC) |
| Autonomía | Batería recargable Li-ion, jornada completa |
Valores referenciales. Las especificaciones exactas dependen del modelo cotizado.
Descargas
Qué puede medir este equipo
Análisis de espectro
FFT de alta resolución con cursores de armónicos y bandas laterales para diagnóstico fino.
Adquisición multicanal
Hasta 3 canales (triax) simultáneos más tacómetro para mediciones de fase y orden.
Balanceo en terreno
Balanceo en 1 y 2 planos con cálculo de pesos de corrección paso a paso.

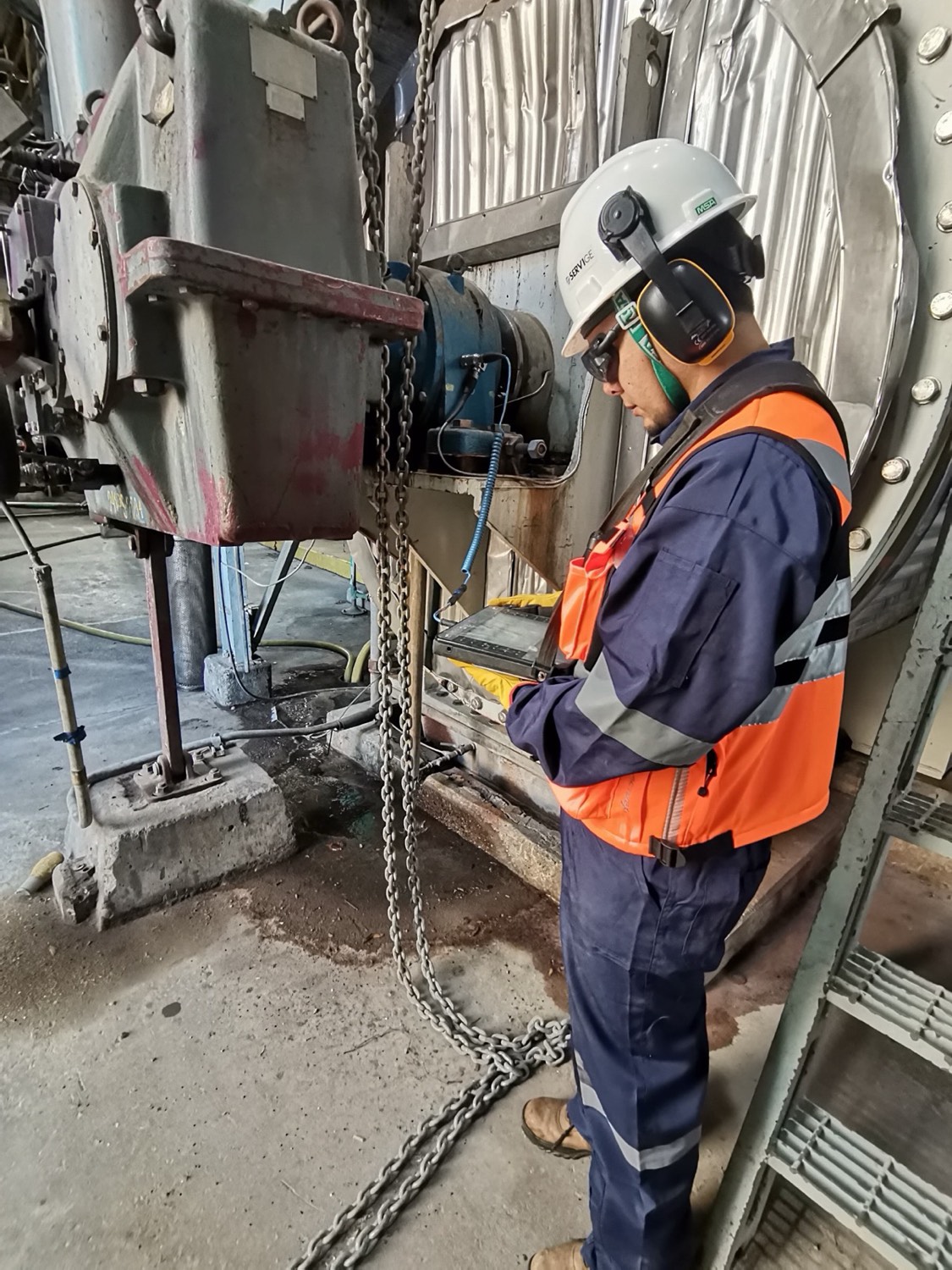

Rutas de medición

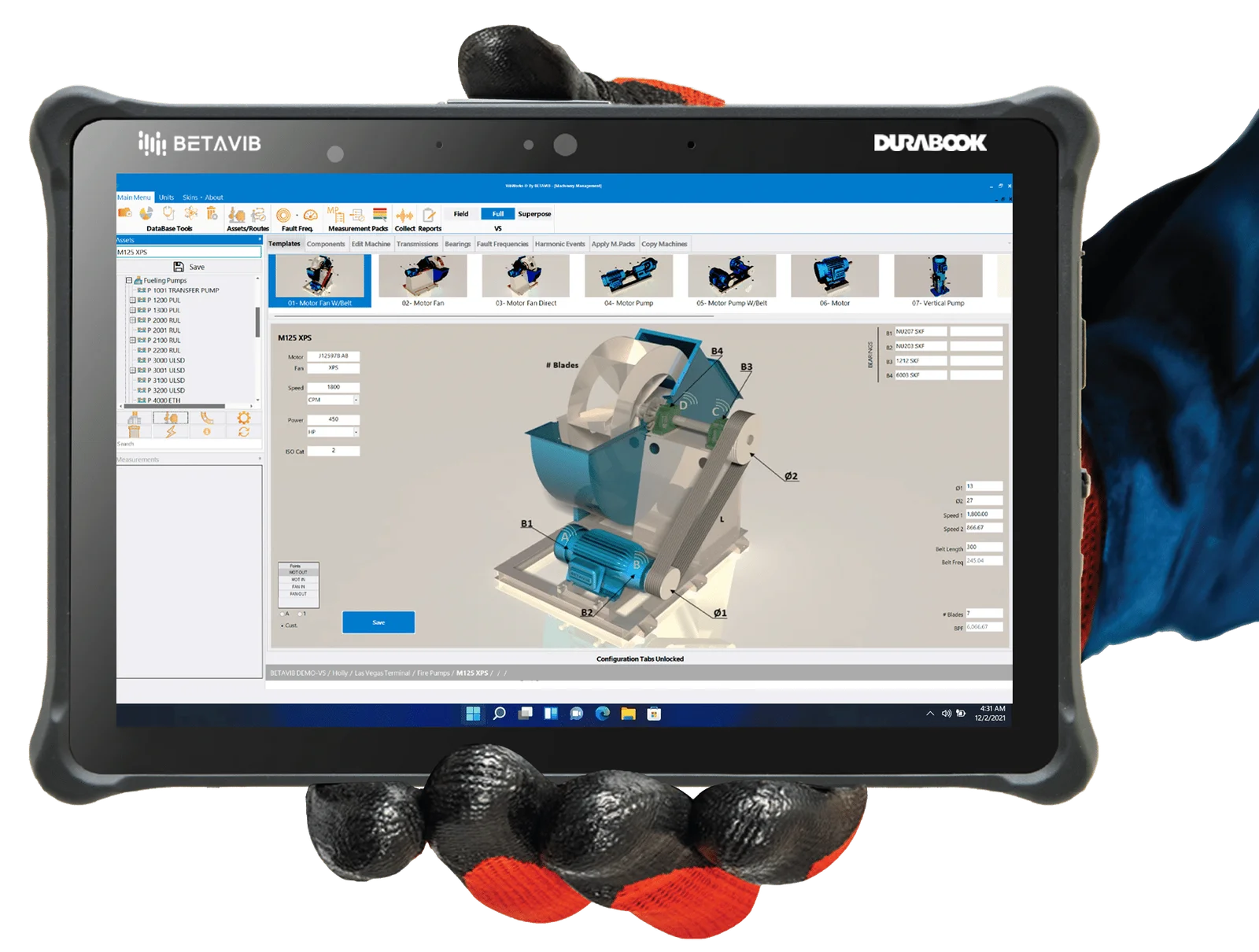

Cargue rutas desde el software y recorra la planta punto por punto con guía en pantalla.
Envolvente / demodulación
Detección temprana de fallas de rodamiento y engranaje por análisis de envolvente.
Forma de onda y espectrograma
Onda en el tiempo, espectrograma y kurtograma para diagnóstico avanzado de impactos.
Onda larga (Long TWF)
Es el primer colector del mercado construido 100 % sobre forma de onda larga: el diagnóstico se hace sobre la señal completa, no sobre un espectro ya promediado.
Audio en tiempo real
Escucha inalámbrica de la señal del sensor con audífono industrial con cancelación de ruido, para reconocer de oído el roce o el golpeteo mientras se mide.
Cámara integrada
Fotos del activo capturadas directo a la base de datos y adjuntas al informe, sin pasar por el teléfono.
Guía en pantalla, paso a paso
- Espectro en vivo. Visualización FFT en tiempo real con zoom y cursores mientras la máquina opera.
- Navegación por rutas. Lista de puntos de la ruta con estado de avance y alarmas por color.
- Táctil de alta luminosidad. Pantalla legible a plena luz, operable con guantes en planta.
- Multi-parámetro. Aceleración, velocidad y desplazamiento con cambio de unidad instantáneo.
Aplicaciones de este equipo
Cada aplicación explica el problema, la metodología en terreno y el resultado que se entrega.
Qué incluye el equipo
| Componente | Detalle | |
|---|---|---|
| Colector VibWorks | Analizador portátil de hasta 3 canales con pantalla táctil Full HD. | |
| Acelerómetros | Sensores IEPE de propósito general con cables de medición. | |
| Bases magnéticas | Acoplamiento repetible del sensor sobre la máquina. | |
| Tacómetro láser | Sensor de fase y RPM para balanceo y análisis de orden. | |
| Batería y cargador | Batería Li-ion de jornada completa y cargador. | |
| Maletín rígido | Estuche con espuma a medida para todo el kit. | |
La configuración exacta del kit se define en la cotización según el modelo y los accesorios requeridos.
Dónde se aplica
Herramienta central de un programa de mantenimiento predictivo por vibraciones en:
Minería
Molinos, chancadores, bombas y correas de proceso.
Generación
Turbinas, ventiladores de tiro y bombas de alimentación.
Petroquímica
Compresores, bombas API y trenes rotativos críticos.
Industria
Reductores, ventiladores y líneas de producción.
