Dejamos montado el sistema que mide: el sensor apernado en el punto correcto, el cable canalizado hasta la caja de adquisición y la plataforma configurada. Tres formas de hacerlo, y el proyecto completo de la ingeniería al as-built.
Por qué un sistema de monitoreo entrega datos que no sirven
Un sistema de monitoreo no falla el día que se cae: falla el día que lo montaron mal y nadie se dio cuenta. La señal sigue llegando, los gráficos se siguen dibujando, y la falla que venías a detectar queda fuera del rango que el sensor alcanza a ver.
Sensor mal montado
El tipo de fijación define hasta qué frecuencia mide el sensor: el mismo acelerómetro montado con imán sobre una superficie curva llega a 3.000 Hz, y con imán plano sobre cara mecanizada a 10.000. Peor aún, esa resonancia amplifica las altas frecuencias y aparece en el espectro como una falla severa de rodamiento o de engranaje que la máquina no tiene.
Cableado improvisado
Recorridos sin canalizar, sin etiquetar y compartiendo bandeja con cables de fuerza. El ruido eléctrico entra en la señal y llena el espectro de componentes que la máquina no tiene.
Sistema instalado que nadie mantiene
Racks, tarjetas y sensores de proximidad que no se inspeccionan desde la puesta en marcha. Cuando el activo falla, el sistema que debía avisar llevaba meses ciego.
Proyecto sin ingeniería previa
Comprar el hardware antes de definir puntos de medición y arquitectura termina en sensores instalados donde no aportan, y en obra que hay que rehacer.
Tres formas de montar el monitoreo
Lo que cambia de una a otra no es el sensor: es quién toma el dato, cada cuánto y qué tan cerca de la máquina hay que pararse para conseguirlo. Se elige por la criticidad del activo, por el acceso al punto de medición y por lo que cueste llevar un cable hasta ahí. En una misma planta conviven las tres.
Montaje de sistema de monitoreo de condiciones
El sistema completo instalado y operando: sensores fijos en cada punto, cableado hasta el gabinete y la unidad de adquisición conectada a la plataforma. El activo queda vigilado de forma continua y la alarma llega sola, sin que nadie tenga que ir a medir.
- Sensores permanentes en los puntos que definió la ingeniería
- Gabinete, canalización y conexionado eléctrico según norma
- Adquisición integrada a la plataforma, con alarmas configuradas
Montaje para monitoreo seguro

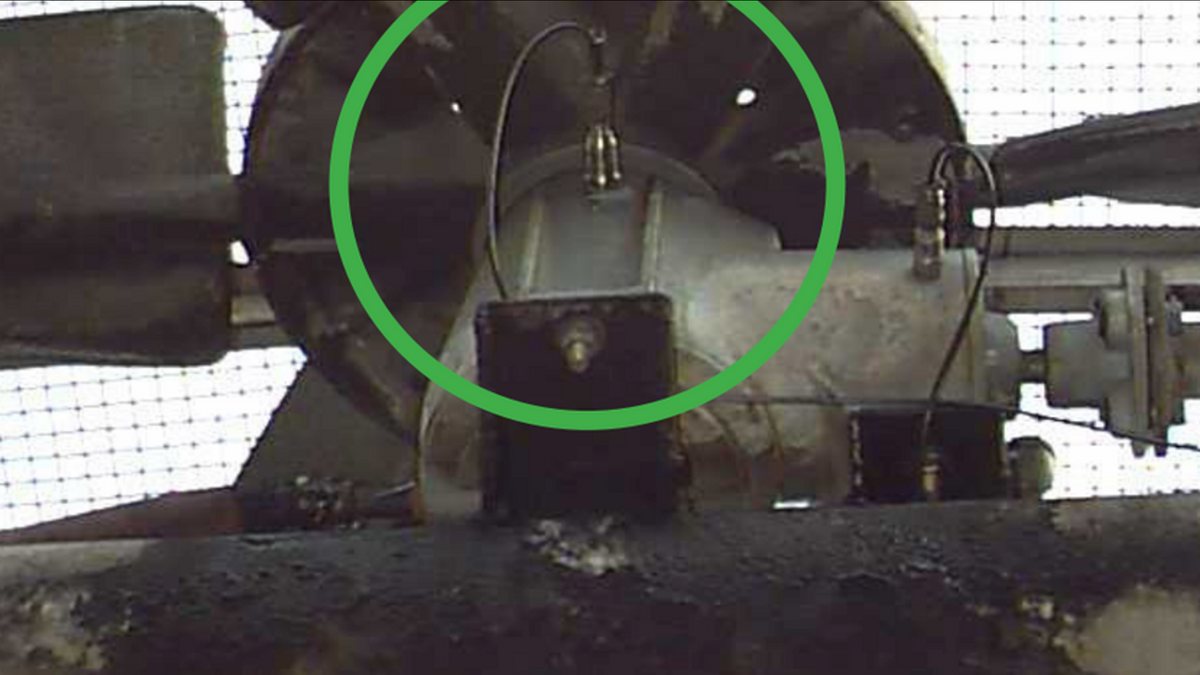

Los sensores quedan montados en la máquina y el cable llega hasta una caja de adquisición instalada en una zona accesible. El técnico conecta ahí el colector y toma todos los puntos sin acercarse al equipo en operación: sin abrir guardas, sin subir a altura y sin entrar a la zona de riesgo.
- Sensores fijos: el punto de medición es siempre exactamente el mismo
- Cable industrial canalizado y etiquetado hasta la caja

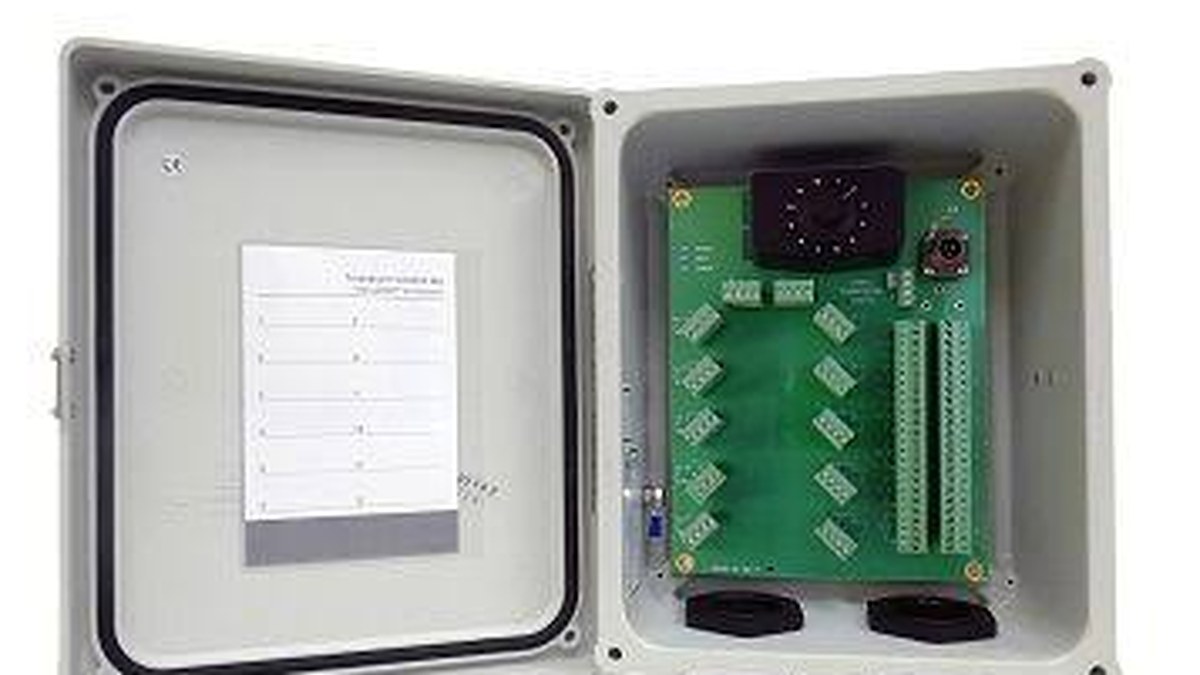

- Caja de adquisición multisensor en zona segura
- La ruta completa se toma en minutos y sin exposición
Instalación de sensores wireless

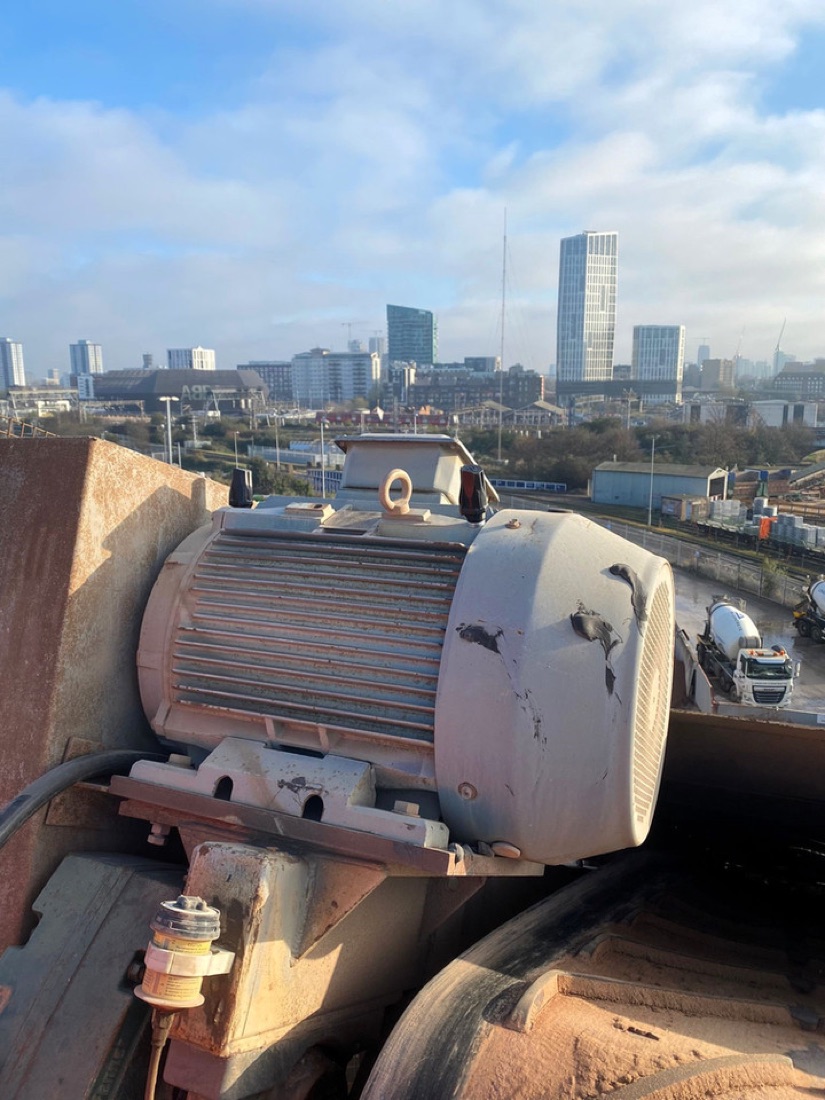

Nodos inalámbricos de vibración y temperatura montados directamente sobre el activo, que transmiten a la plataforma sin tender un metro de cable. Es la vía cuando canalizar sale caro, toma demasiado tiempo o no hay por dónde pasar.
- Montaje del nodo y verificación de cobertura en terreno
- Sin canalización ni obra eléctrica
- Para activos dispersos, remotos o de acceso difícil
Cómo se fija el sensor cambia lo que alcanzas a medir

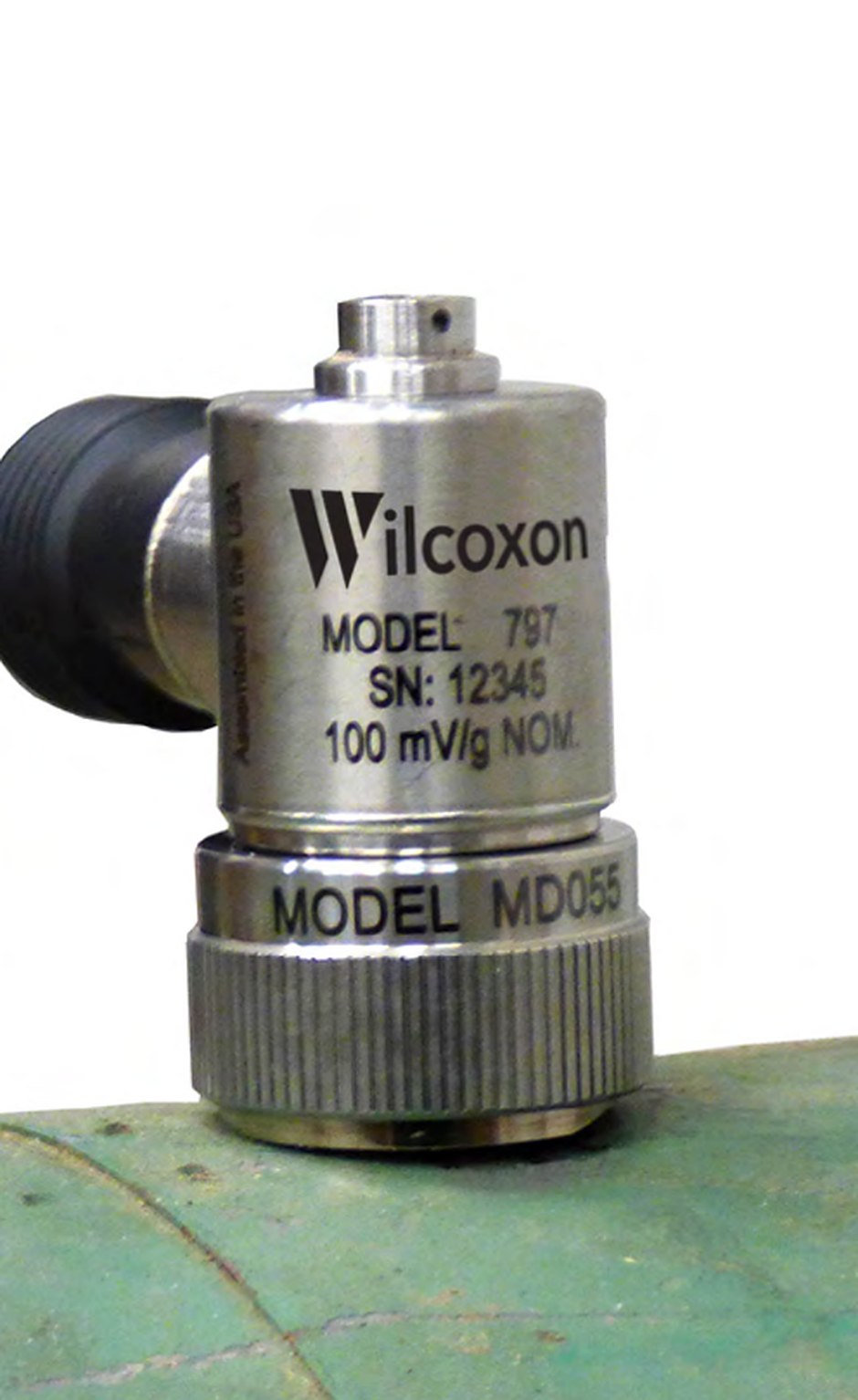

La fijación no es un detalle de instalación: es lo que define el techo de frecuencia de la medición. Elegimos el método por el rango que necesitas ver y por lo que permita la superficie, y lo dejamos documentado en el plano de puntos para que la próxima medición se tome igual.
Espárrago roscado
La fijación de mayor respuesta en frecuencia y la referencia contra la que se comparan las demás. Exige cara mecanizada perpendicular y agujero roscado: la superficie plana dentro de 0,001 pulgadas y el spot face 1,1 veces el diámetro del sensor. Se aprieta a torque, no a mano.
Pad adhesivo cementado
Llega cerca del espárrago sin perforar la máquina, que muchas veces es la única opción cuando no se puede intervenir la carcasa. La superficie se rebaja y se abrasiona antes de pegar, y el pad deja el sensor aislado eléctricamente de la estructura.
Base magnética
Para rutas periódicas donde el sensor se mueve de punto en punto. Resonancia montada de 5.000 a 10.000 Hz en el imán plano sobre superficie plana, y de 3.000 a 7.000 Hz en el de dos polos sobre superficie curva. La superficie tiene que estar limpia y sin pintura suelta.
Montaje tipo aleta
La salida para el lado no motriz de un motor grande, donde la tapa del ventilador cubre el descanso y no queda superficie donde apoyar el sensor. La pieza se suelda o se pega con epoxi entre las aletas de refrigeración, y el sensor se aperna ahí. Cuatro medidas, de 0,25 a 0,5 pulgadas de ancho, según la separación entre aletas.
Del levantamiento en planta al as-built

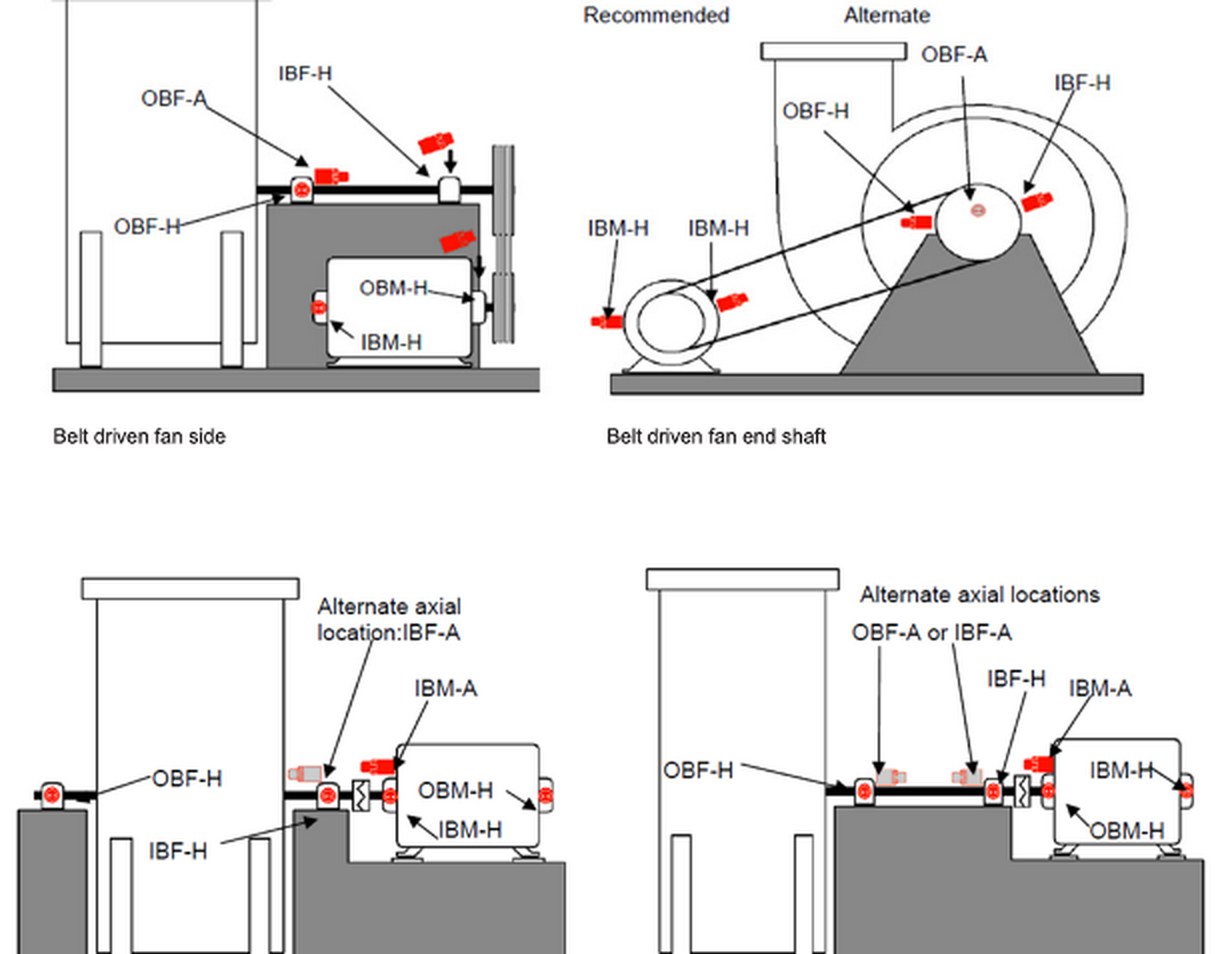

Ingeniería básica
Levantamos los activos a monitorear y definimos qué se mide, en qué puntos y con qué tecnología, junto con la estimación de costos y el impacto operacional.
Ingeniería de detalle
Planos y especificaciones de todo el sistema: arquitectura de hardware, configuración de software e integración con lo que ya tienes instalado.
Ejecución y montaje
Preparamos la superficie, montamos cada sensor con el método definido y lo apretamos al torque que especifica el fabricante. Canalizamos, conectamos y hacemos los trabajos eléctricos según norma, con las gestiones de SSOO y la coordinación con tu gente en faena.
Puesta en marcha
Configuramos el sistema y probamos canal por canal, para verificar que cada punto mide lo que tiene que medir antes de entregar.
As-built
Actualizamos planos y documentos técnicos al sistema tal como quedó construido, para que la próxima intervención no parta de cero.
El montaje termina cuando el sistema mide y está documentado, no cuando el último sensor quedó apernado.
- Planos de ingeniería de detalle y arquitectura del sistema
- Protocolo de pruebas con la verificación de cada canal
- Documentación as-built del sistema tal como quedó
- Cableado canalizado, etiquetado y protegido
- Registro fotográfico del montaje en terreno
Todo lo que rodea a este servicio
Antes de cotizar
¿Montan e intervienen sistemas de otras marcas?
¿Cuánto influye el tipo de montaje en la medición?
¿Qué se hace cuando no se puede perforar la carcasa?
¿Se puede medir sin acercarse a la máquina en operación?
¿Qué documentación queda al terminar el montaje?
Cotiza el montaje de tu sistema
Cuéntanos qué activos vas a monitorear y en qué estado está el sistema hoy. Con eso definimos el alcance de la ingeniería y del montaje.
- Tomamos proyectos nuevos y también sistemas que ya están instalados
- Medición en terreno a lo largo del país
- Respaldo de representante oficial de 8 marcas
