TPINivelación de bases y fundaciones

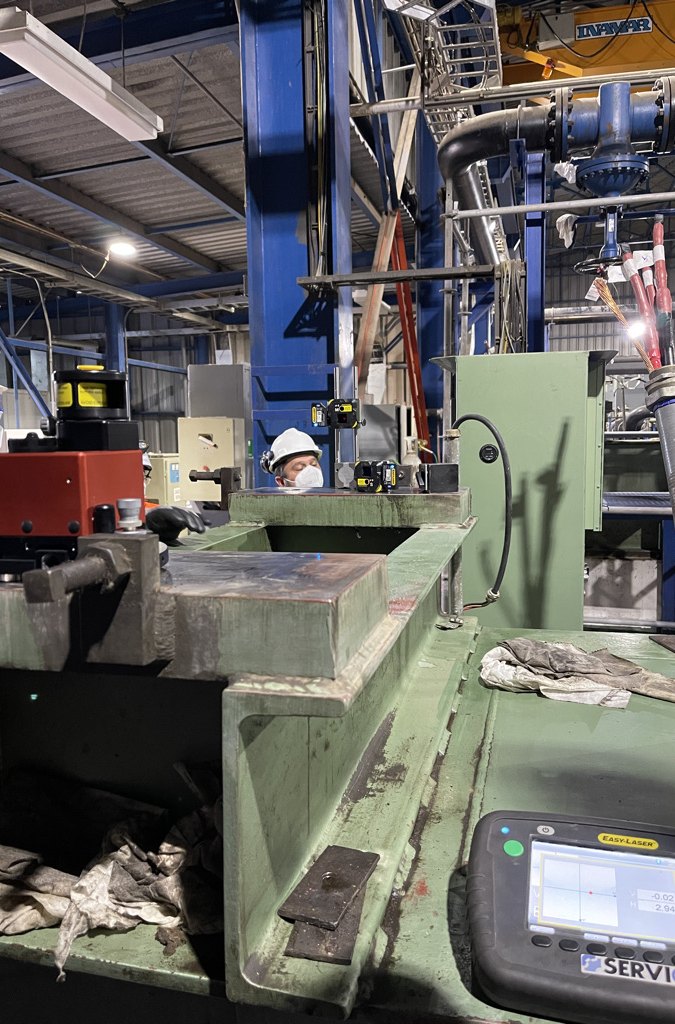

Medimos el nivel real de bases, skids y fundaciones respecto a la horizontal que define la gravedad, no respecto a una estructura vecina que ya puede estar asentada. Corresponde cuando el activo depende del nivel absoluto.
Cuándo necesitas nivelar
La planitud te dice si la superficie es plana. La nivelación te dice si además está horizontal. Son cosas distintas: una base puede ser perfectamente plana y estar inclinada. Easy-Laser sitúa en 0,1 mm/m la referencia de instalación para que la gravedad actúe de forma simétrica sobre la máquina; los esfuerzos sobre descansos y elementos de máquina se calculan suponiendo esa condición.
Sospecha de asentamiento diferencial
La fundación cedió más de un lado. Se manifiesta años después como alineación que se va sola entre campañas, sin que nadie haya tocado la máquina.
Equipo con retorno de aceite deficiente
La lubricación por gravedad depende del nivel. Si la bancada está inclinada, el aceite no retorna y el descanso trabaja con película insuficiente.
Puesta en marcha de skid o paquete importado
El paquete llega montado y calibrado de fábrica sobre una base nivelada. Si la fundación local no lo está, el equipo trabaja fuera de la condición para la que fue armado.
Distribución irregular de carga
Estanques, básculas y bancadas de turbomáquina reparten mal el peso cuando el nivel no es parejo, y cargan de más los apoyos que quedaron altos.
Nivel: planitud referida a la gravedad
A diferencia de la planitud, que es relativa a un plano cualquiera, el nivel se refiere a la horizontal real. Es la magnitud que corresponde cuando lo que importa no es que la superficie sea plana, sino que esté horizontal.
La referencia es la gravedad, establecida con transmisor autonivelante y nivelmetro electrónico. No se toma de una viga, un piso ni una máquina contigua, que pueden estar asentados. Esa es la diferencia que permite detectar que lo que se movió fue la fundación entera.
Por qué la burbuja no sirve en una fundación larga
El problema no es la exactitud del instrumento en sí. Es que hay que moverlo, y cada traslado suma error.
Solo mide entre sus propios apoyos. En una fundación de quince metros se requieren decenas de posicionamientos y el error se acumula en cada uno, hasta superar la tolerancia buscada.
Depende de la temperatura del agua, de las burbujas en la línea y de la lectura del menisco. Es lenta y no deja registro numérico comparable en el tiempo.
Entrega cotas puntuales de la estructura, no la condición del apoyo del equipo, y rara vez con la resolución que exige una bancada de máquina.
El asentamiento de fundación se detecta años antes de que se manifieste como falla, pero solo si existe una línea base contra la cual comparar. Sin la primera medición, la segunda no dice nada.
De la horizontal real al plan de corrección
Protocolo
Definimos los puntos de apoyo a medir y el criterio de nivel que exige el fabricante del equipo.
Vertical verdadera
Se establece la referencia con transmisor autonivelante, de modo que la horizontal la fije la gravedad.
Registro por apoyo
Se toma la cota relativa en cada punto de apoyo y en la grilla de la fundación.
Diagnóstico
Se entrega el plano de nivel y el criterio para decidir entre recalce, regrouting o refuerzo.
El nivel real documentado, y la línea base para vigilar cómo evoluciona:
- Plano de nivel con cotas relativas
- Desviación por punto de apoyo, en milímetros
- Comparación con la línea base previa, si existe
- Criterio de aceptación aplicado y su fuente
- Datos crudos exportables
- Base numérica para decidir recalce, regrouting o refuerzo
Con qué medimos el nivel
El nivel digital es el instrumento de esta medición: entrega la inclinación real con registro numérico y trazable, que es lo que una burbuja no puede dar. Para bases largas se complementa con plano láser.
Nivel digital de precisión
Nivel electrónico para medir inclinación y nivel con resolución muy superior a la de una burbuja, y con registro digital comparable en el tiempo.
Easy-Laser XT290
Transmisor láser
Transmisor para planitud, rectitud y nivel. Easy-Laser lo indica también para nivelar por plano láser midiendo en dos puntos con valores en vivo.
Easy-Laser XT20
Sistema de alineación y geometría
Transmisor de plano láser para planitud, rectitud, perpendicularidad y centro de agujero, sobre la misma plataforma que alinea ejes.
Easy-Laser XT770 Shaft+GEOLa diferencia está en el informe
Medir lo puede hacer cualquiera con el equipo adecuado. Lo que decide si sirve es quién interpreta y cómo lo entrega.
- Alineación láser+10 añosTécnicos capacitados en Suecia por el fabricante, con más de 10 años de experiencia en la industria chilena.
La medición y el diagnóstico los firma quien tiene la credencial para hacerlo.
- Cada hallazgo con su evidenciaEspectro, termograma o foto del punto medido: no una tabla de valores sin respaldo.
- Severidad y plazo, no solo el datoCada hallazgo va priorizado y con el plazo en que conviene intervenir.
- Recomendación accionableQué hacer, sobre qué componente y con qué criterio de aceptación.
- Comparable en el tiempoMismo formato campaña a campaña, para leer la tendencia del activo.
Todo lo que rodea a este servicio
Antes de cotizar
¿Por qué no medir el nivel con una burbuja?
¿Cómo detectan el asentamiento de una fundación?
Llegó un skid importado montado de fábrica. ¿Igual hay que nivelarlo?
¿El informe dice si hay que recalzar, regrutear o reforzar?
Cotiza la nivelación de tus bases y fundaciones
Cuéntanos qué equipo o fundación hay que nivelar y sus dimensiones. Te enviamos protocolo, plazo y valor en 24 h hábiles.
- Plano de nivel con cotas relativas por punto de apoyo
- Medición en terreno a lo largo del país
- Respaldo de representante oficial de 8 marcas
