TPIAnálisis de vibraciones
Diagnóstico de fallas en equipos rotativos a partir del espectro FFT. Detectamos el defecto antes de que escale, lo cuantificamos y le asignamos severidad bajo norma ISO: con informe trazable y plan de acción priorizado por riesgo.
Las fallas que detectamos a tiempo
Cada defecto mecánico o eléctrico deja una firma en una banda específica del espectro. Estas son cuatro fallas típicas: el diagnóstico cubre el catálogo completo de modos de falla.

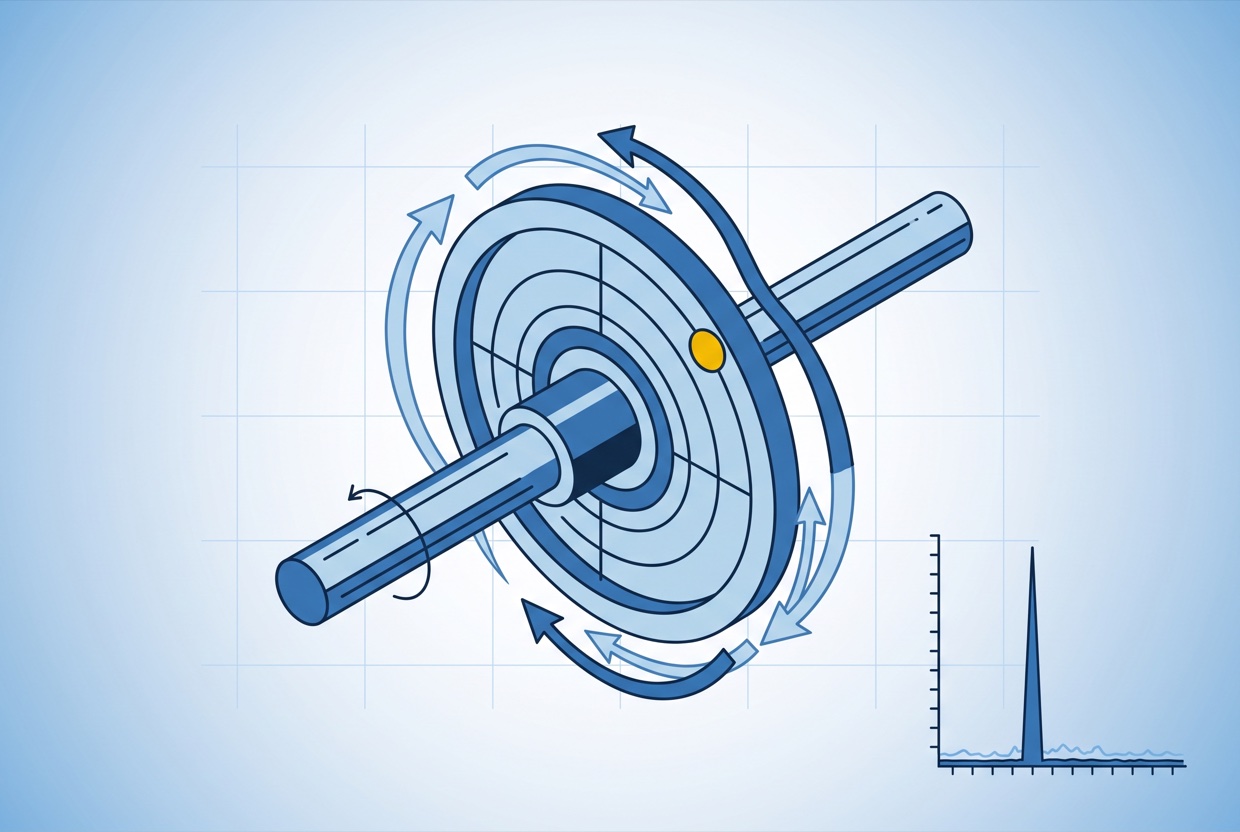

Desbalance
Vibración dominante a 1×RPM. Genera fatiga en rodamientos y estructura si no se corrige a tiempo.

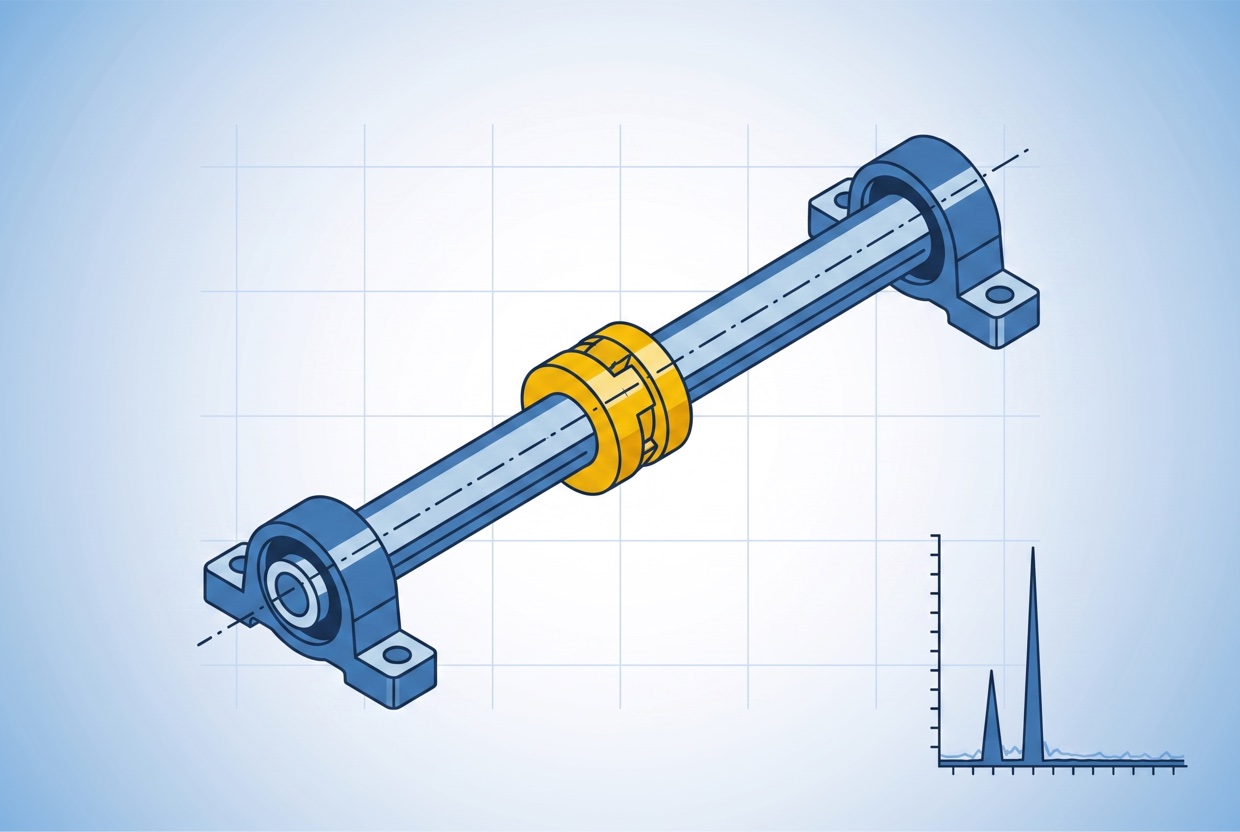

Desalineación
Componente a 2×RPM y cargas axiales. Es la causa raíz más común y la más subestimada.

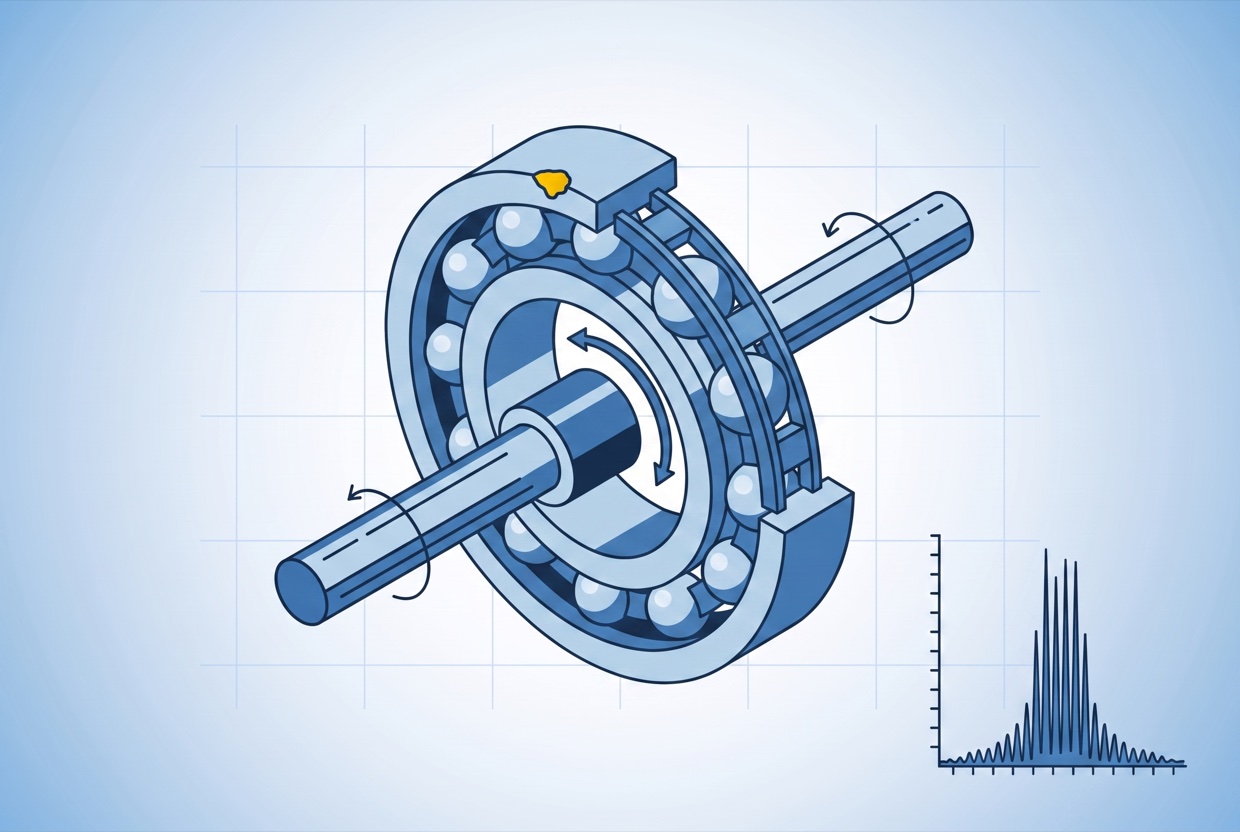

Rodamientos
Frecuencias BPFO / BPFI y bandas laterales que anticipan la falla semanas antes del colapso.

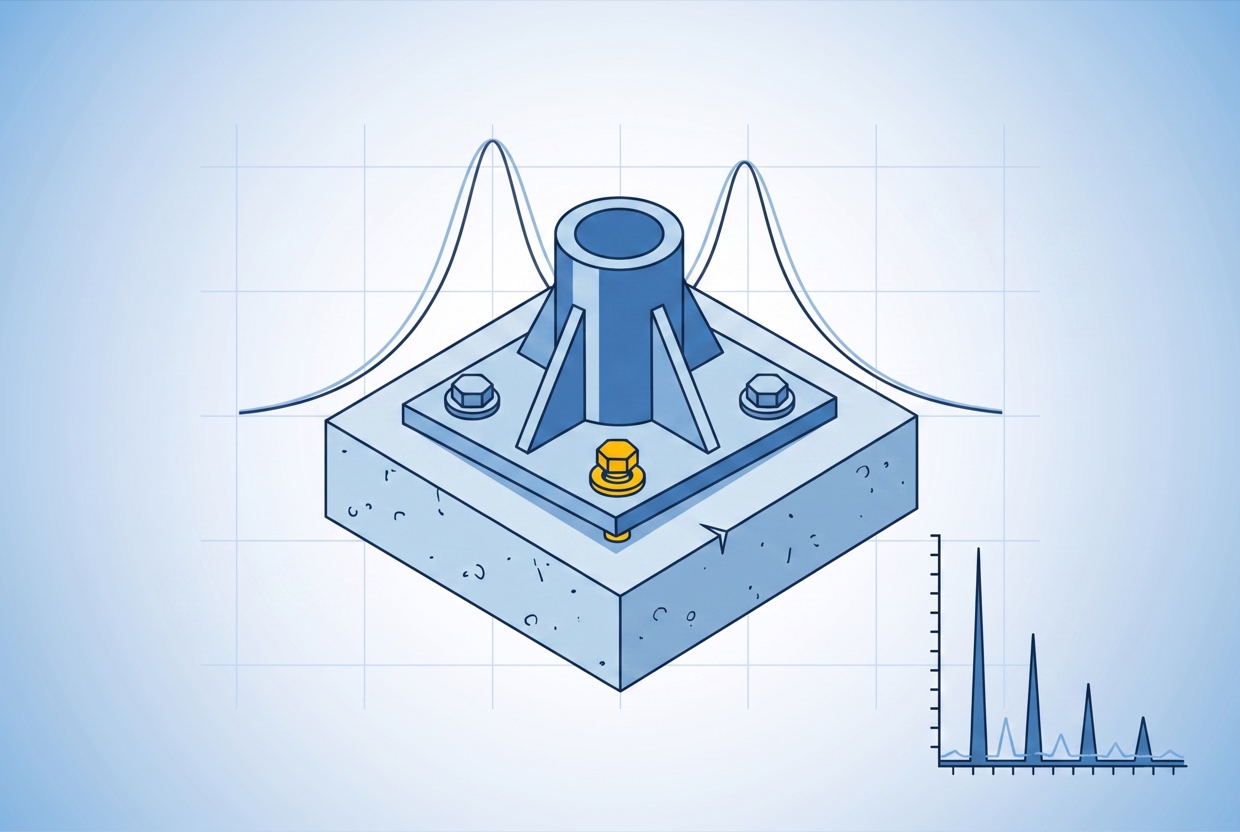

Holguras y resonancia
Armónicos múltiples y amplificación estructural que aceleran el desgaste de toda la máquina.
El diagnóstico cubre el catálogo completo de modos de falla
Si deja una firma en el espectro, la identificamos, la cuantificamos según norma ISO y seguimos su evolución en el tiempo, sea de origen mecánico o eléctrico. La lubricación deficiente y la fricción se confirman con ultrasonido.
- Lubricación y fricción
- Rotor excéntrico
- Ejes flexionados
- Holgura mecánica
- Cojinetes planos
- Remolino y latigueo de aceite
- Rozamientos
- Engranajes
- Poleas y correas
- Fallas eléctricas de motor (AC/DC)
- Cavitación y turbulencia
- Pulsación (beat)
- Pata suave
- Resonancia estructural
Tres formas de vigilar tus equipos
Según la criticidad del activo y de quién mide, el servicio se presta de tres maneras. La mayoría de las plantas combina más de una: ruta para el grueso del parque, línea para los críticos, y análisis remoto cuando el equipo de mantención ya mide por su cuenta.

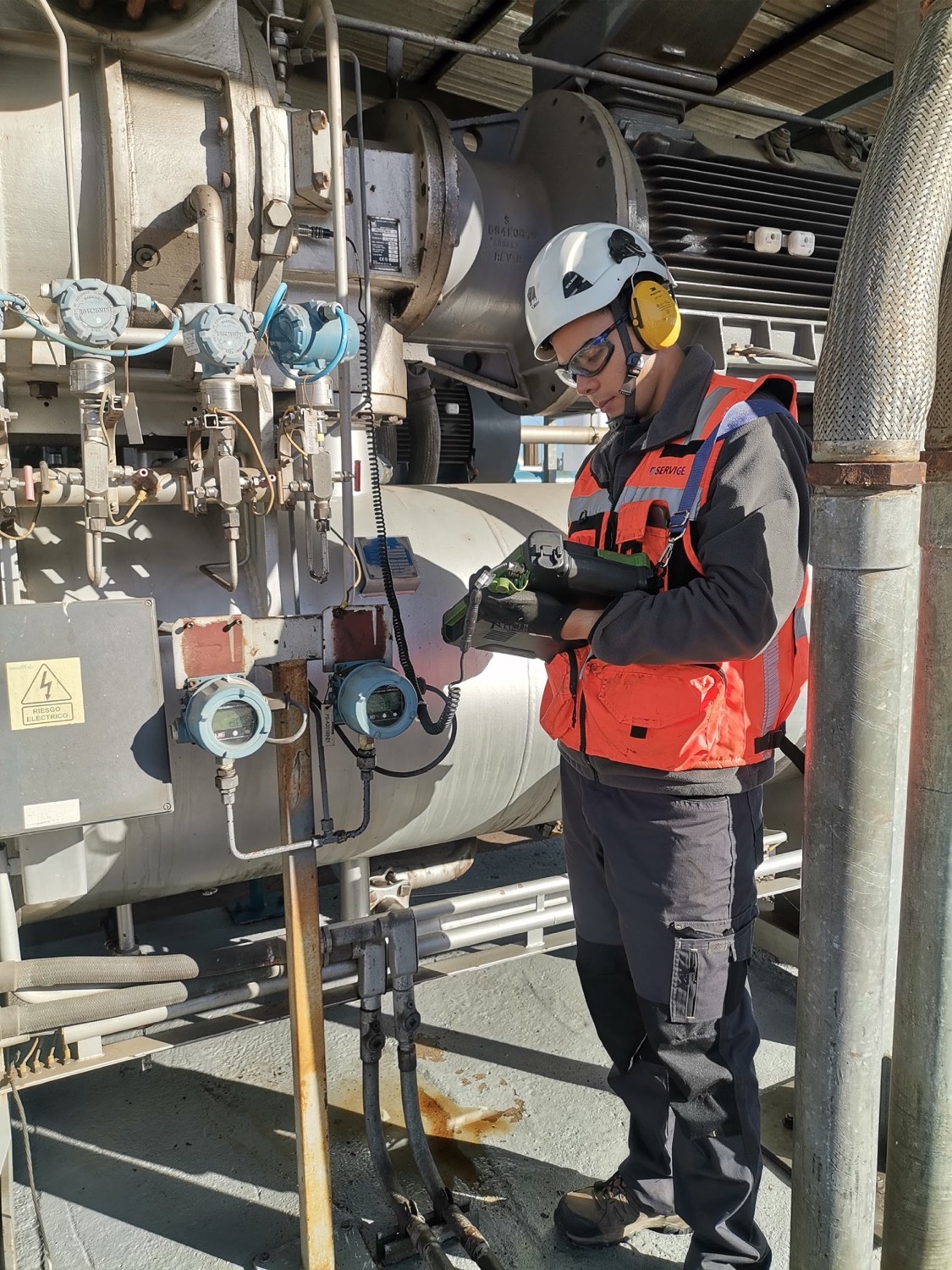

Rutas de vibración
Un analista mide punto por punto con colector portátil siguiendo una ruta definida por criticidad. La frecuencia se ajusta a cada equipo: mensual, trimestral o por campaña.
- Ruta y línea base por equipo, con puntos fijos trazables
- Frecuencia definida en el análisis de criticidad
- Informe por campaña con espectros, tendencia y severidad ISO
Análisis en sistemas en línea
Sensores permanentes conectados a una plataforma en línea que vigila el equipo de forma continua y dispara alarmas automáticas ante cualquier desviación, sin esperar la próxima ruta.
- Sensores fijos y adquisición permanente
- Alarmas automáticas por umbral y tendencia
- Ideal para equipos críticos o de difícil acceso
Análisis remoto de tus mediciones
Tu equipo de mantención toma los datos con su propio colector y nos los envía. Nosotros hacemos el diagnóstico y devolvemos el informe, sin visita a terreno.
- Diagnóstico firmado por analista certificado nivel 3
- Mismo formato de informe que una campaña en terreno
- Sin costo de traslado ni coordinación de acceso a faena
Cómo funciona el análisis remoto
Tu equipo mide y nosotros diagnosticamos. El informe es el mismo que entregamos en una campaña en terreno, firmado por un analista certificado nivel 3.
Definimos la ruta
Acordamos qué equipos, qué puntos y en qué dirección se mide, y con qué frecuencia. Si ya tienes ruta, la revisamos.
Tú tomas los datos
Tu equipo mide con su colector siguiendo esa ruta. Si hace falta, capacitamos al operador primero.
Nos envías el archivo
El archivo del colector, con las RPM reales de cada equipo al momento de medir.
Diagnóstico e informe
Analizamos espectro, forma de onda y tendencia, y devolvemos el informe con severidad, causa raíz y recomendación por punto.
| Dato | Por qué |
|---|---|
| RPM reales al momento de medir | Sin la velocidad, ningún pico se puede expresar en órdenes y el espectro no se puede leer |
| Punto y dirección de cada toma | Es lo que hace comparables dos campañas; sin eso no hay tendencia |
| Mismo montaje entre campañas | Un montaje distinto cambia el rango de frecuencia válido de la medición |
| Condición de operación (carga, proceso) | Una máquina medida en vacío y otra a carga plena no son comparables |
| Si el equipo es… | Necesitamos | Para calcular |
|---|---|---|
| Reductor o caja de engranajes | Número de dientes de cada rueda y la relación de reducción | La frecuencia de engrane (GMF) y sus bandas laterales |
| Ventilador o soplador | Número de aspas | La frecuencia de paso de aspa |
| Bomba centrífuga | Número de álabes del impulsor | La frecuencia de paso de álabe |
| Motor eléctrico | Número de polos, barras del rotor y frecuencia de red | Las firmas de origen eléctrico y el deslizamiento |
| Transmisión por correa | Diámetro de ambas poleas y largo de la correa | La frecuencia de la correa y sus armónicos |
| Cualquiera con rodamientos | Designación del rodamiento, o su geometría | BPFO, BPFI, BSF y FTF, que no se estiman |
La lista de arriba son los casos más frecuentes, no todos: cada tipo de máquina tiene su propia ficha cinemática. Al definir la ruta te decimos exactamente qué datos pedir para tus equipos, y si algo falta lo pedimos antes de analizar: preferimos repetir la toma a entregar un diagnóstico que no se sostiene.
De la medición a la decisión
Medición en terreno
Captura bajo norma con instrumentación calibrada, punto por punto, con trazabilidad.
Análisis espectral
Descomposición FFT, forma de onda y demodulación para aislar cada modo de falla.
Diagnóstico y severidad
Severidad ISO por equipo, causa raíz probable y priorización por riesgo.
Informe y recomendación
Reporte técnico con espectros, tendencia y plan de acción concreto por equipo.
Un informe técnico trazable con todo lo necesario para decidir y actuar:
- Diagnóstico por equipo con espectros y forma de onda
- Severidad según ISO 10816/20816 con semáforo de riesgo
- Causa raíz probable y recomendación por punto
- Línea base y tendencia para campañas siguientes
- Evidencia fotográfica de cada punto de medición
- Mismo informe si mides tú y analizamos nosotros (análisis remoto)
La diferencia está en el informe
Medir lo puede hacer cualquiera con el equipo adecuado. Lo que decide si sirve es quién interpreta y cómo lo entrega.
- Análisis de vibracionesNivel 3
La medición y el diagnóstico los firma quien tiene la credencial para hacerlo.
- Cada hallazgo con su evidenciaEspectro, termograma o foto del punto medido: no una tabla de valores sin respaldo.
- Severidad y plazo, no solo el datoCada hallazgo va priorizado y con el plazo en que conviene intervenir.
- Recomendación accionableQué hacer, sobre qué componente y con qué criterio de aceptación.
- Comparable en el tiempoMismo formato campaña a campaña, para leer la tendencia del activo.
Todo lo que rodea a este servicio
Antes de cotizar
¿Cada cuánto se recomienda medir?
¿Necesito detener la máquina para medir?
¿El informe sirve para auditorías?
¿Trabajan en faena / terreno remoto?
¿Pueden analizar datos que midió mi propio equipo?
Cotiza el análisis de vibraciones de tu planta
Cuéntanos cuántos equipos y de qué tipo. Te enviamos alcance, plazo y valor en 24 h hábiles.
- Severidad ISO 20816 y causa raíz por punto medido
- Medición en terreno a lo largo del país
- Respaldo de representante oficial de 8 marcas
