TPIAlineación láser de agujeros (bore alignment)
Mide y corrige la línea de centro de una serie de agujeros, bancadas de motor, alojamientos de rodamiento, bocinas de línea de propulsión, contra una referencia láser. El Easy-Laser XT950 resuelve diámetros de 80 a 500 mm con resolución de 0,001 mm hasta 40 m de distancia.
- µmResolución de medición
- 40 mAlcance de la línea láser
- Ø 80–500Diámetro de agujero, mm
- Máquinas
- Bancadas de motor diésel, alojamientos de rodamiento, compresores alternativos
- Equipo
- Easy-Laser XT950
- Servicio
- En terreno, todo Chile
- Industrias
- Energía, puertos y logística, pesca y acuicultura
Qué es la desalineación de agujeros
En una bancada o una línea de descansos, los centros de todos los agujeros deben quedar sobre una misma recta. Si uno se sale, el eje se flexiona al pasar por él y carga ese descanso en cada vuelta.
Qué pasa si no se corrige
- 01
Agujero fuera de línea
Un alojamiento queda desplazado respecto de la línea de centro del conjunto.
- 02
Eje flexionado
El eje se curva para pasar por todos los descansos y cada vuelta lo fatiga.
- 03
Síntomas
Temperatura y desgaste disparejo en los descansos.
- 04
Falla repetida
Se cambian descansos y bujes sin corregir la línea, y vuelven a gastarse.
Por qué con láser y no con alambre tensado
| Alambre tensado y micrómetro | Línea láser | |
|---|---|---|
| Tiempo | Turnos completos de medición | Agujero por agujero, con lectura en vivo |
| Resultado | Depende del pulso del operador | Desviación numérica por posición |
| Línea óptima | Se estima a mano | El programa calcula el best-fit del conjunto |
| Registro | Planilla del técnico | Informe PDF/Excel por posición |
- Bancadas de motor diésel
- Alojamientos de rodamiento
- Compresores alternativos
- Cajas de engranajes
- Líneas de propulsión y bocinas
- Cuerpos de turbina
- Energía
- Puertos y logística
- Pesca y acuicultura
- Minería
Con qué lo resolvemos
Easy-Laser XT950
Sistema dedicado a rectitud de agujeros y muñones: transmisor XT24, detector de dos ejes XT9 (±1 µm ±1 %), soportes deslizantes S/M/L y sondas rotativas para diámetros de 80 a 500 mm.
XT770+Easy-Laser XT770 GEOVer ficha ¿Prefieres que lo hagamos por ti?
Servicio de alineación láser en terreno, con técnicos entrenados y equipos originales.

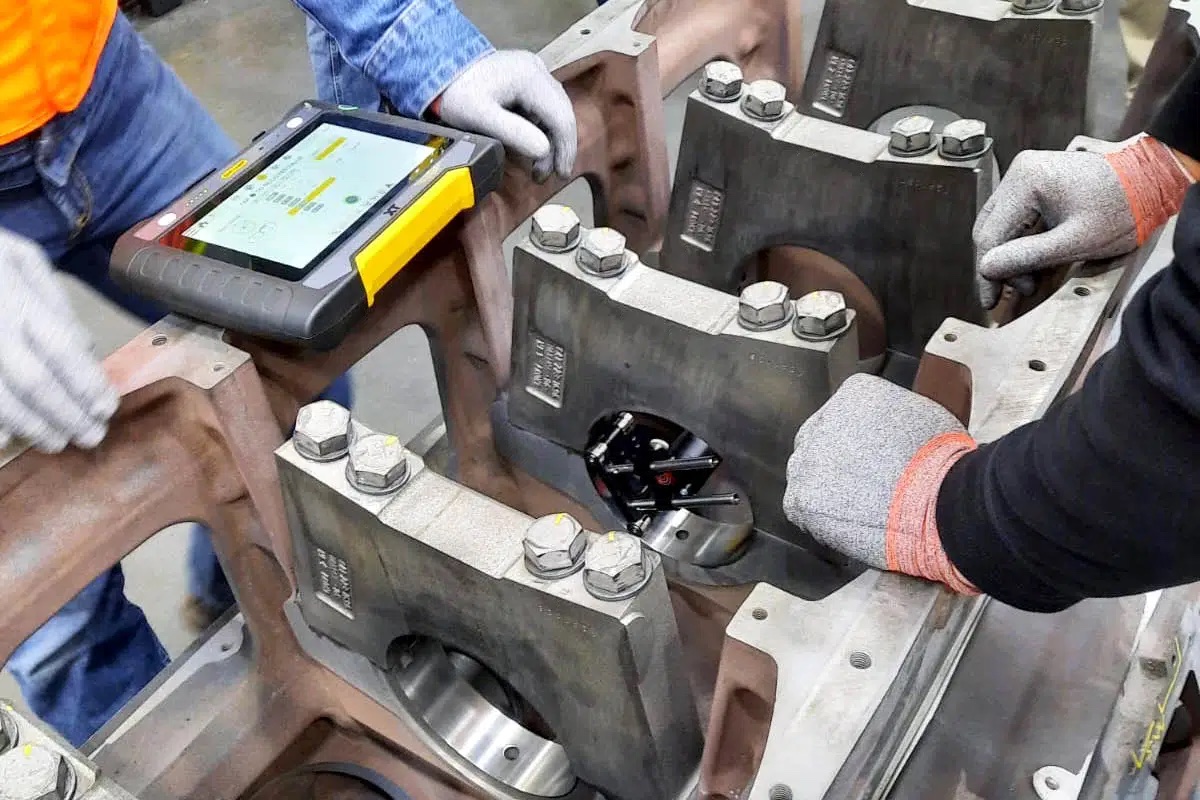

- 01MontajeTransmisor láser XT24 en un extremo y sonda giratoria en el primer agujero; queda definida la línea de referencia.
- 02Barrido de posicionesSe mide agujero por agujero, de 3 a 50 puntos por posición, con lectura en vivo en la app XT.
- 03Best-fitEl programa de centro de agujero calcula la línea óptima del conjunto y la desviación de cada muñón respecto de ella.
- 04RegistroInforme PDF/Excel con la desviación por posición y las zonas fuera de tolerancia.
Tolerancias y recomendaciones
- Medir con la estructura en condición de trabajo: apernada a su fundación y con la temperatura estabilizada.
- Limpiar y revisar cada alojamiento antes de montar la sonda; una rebaba desplaza toda la lectura de esa posición.
- Guardar la línea best-fit del primer levantamiento: es la referencia contra la que se compara cada mantención.
Preguntas frecuentes
Si tu duda no está acá, escríbela en el formulario y te responde un especialista.
01¿Hasta qué diámetro y qué distancia alcanza?
02¿Sirve para la línea de eje de una nave?
03¿Hay que desarmar la máquina?
