TPIMedición de planitud de bases de máquina

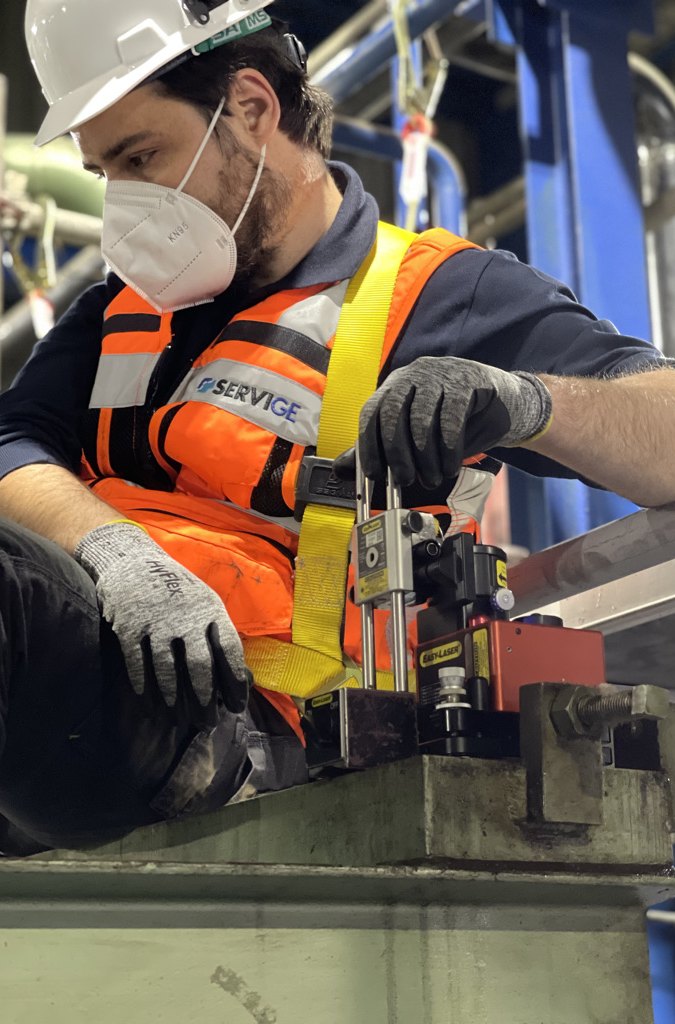

Proyectamos un plano láser sobre la superficie y medimos punto a punto su desviación. Recibes el mapa de la base tal como está y el espesor de calce que necesita cada apoyo, no una corrección estimada.
Cuándo necesitas medir planitud
La planitud casi nunca es el motivo de la llamada. Aparece cuando algo más ya falló y no se explica: una alineación que no se sostiene, una carcasa que se deforma al apretar o una fundación que hay que recibir.
Soft foot recurrente que no cede con lainas
Corriges el pie cojo, aprietas y vuelve. Si la corrección no sostiene, lo que está fuera de plano no es el pie: es la base sobre la que se apoya.
Carcasa que se deforma al apretar los pernos
La máquina se monta sobre una base alabeada y al apretar adopta su forma. Se pierde juego interno y el desgaste empieza antes de la puesta en marcha.
Recepción de fundación nueva
Antes de montar conviene probar con números que la fundación se entregó dentro de tolerancia. Después del montaje, la discusión ya no tiene evidencia.
Brida grande con fuga persistente o pista con desgaste irregular
Se cambia el sello y vuelve a filtrar; se rectifica la pista y se gasta desparejo otra vez. La superficie de asiento no está plana.
Dónde la medimos
Las superficies donde Easy-Laser indica la medición de planitud, y las que más pedimos en planta chilena.
- Bases de máquina
- Fundaciones nuevas
- Mesas de máquina
- Bridas de gran diámetro
- Segmentos de torre eólica
- Pistas de rodadura
Planitud: desviación respecto a un plano
El programa de planitud calcula contra cuatro referencias distintas: todos los puntos en negativo, todos en positivo, mejor ajuste en torno a cero, o puntos de referencia definidos por ti. Se elige la que exija el criterio de aceptación del activo. Tres puntos medidos bastan para establecer el plano cero y recalcular el resto contra él.
La referencia es un plano láser proyectado sobre la superficie, no la propia base ni la estructura vecina. Por eso el resultado dice cuánto se aleja la superficie de un plano verdadero, y no cuánto se aleja de otro punto que también puede estar hundido.
Por qué la regla y el nivel no resuelven una base alabeada
Ambos instrumentos miden entre dos puntos de apoyo. Esa es la limitación, y no se corrige midiendo más veces.
Al apoyarse en dos puntos, no detecta el alabeo global de la superficie. Cada tramo puede dar conforme mientras el conjunto está torcido, y no entrega un mapa para decidir dónde calzar.
Su resolución es limitada y también mide entre sus apoyos. En superficies sobre tres metros hay que reposicionarlo muchas veces y el error acumulado supera la tolerancia que se quiere verificar.
Se agrega laina, se aprieta, se vuelve a medir el pie cojo y se repite. Es iterativo, consume ventana de intervención y termina en una corrección estimada.
El costo real de no medir la planitud rara vez aparece como falla de la base. Aparece como alineación que no se sostiene, sellos que filtran y rodamientos que duran menos de lo que deberían, todos atribuidos a otra cosa.
Del plano de referencia al plan de calce
Protocolo
Definimos la grilla de puntos y contra qué especificación del fabricante se evalúa la superficie.
Plano de referencia
Se monta el transmisor y se establece el plano láser que sirve de referencia para todo el barrido.
Barrido de la superficie
Se registra la desviación en cada punto de la grilla con el detector sobre soportes magnéticos.
Cálculo y calce
Se calcula contra el plano de mejor ajuste y se entrega el espesor de laina requerido por punto.

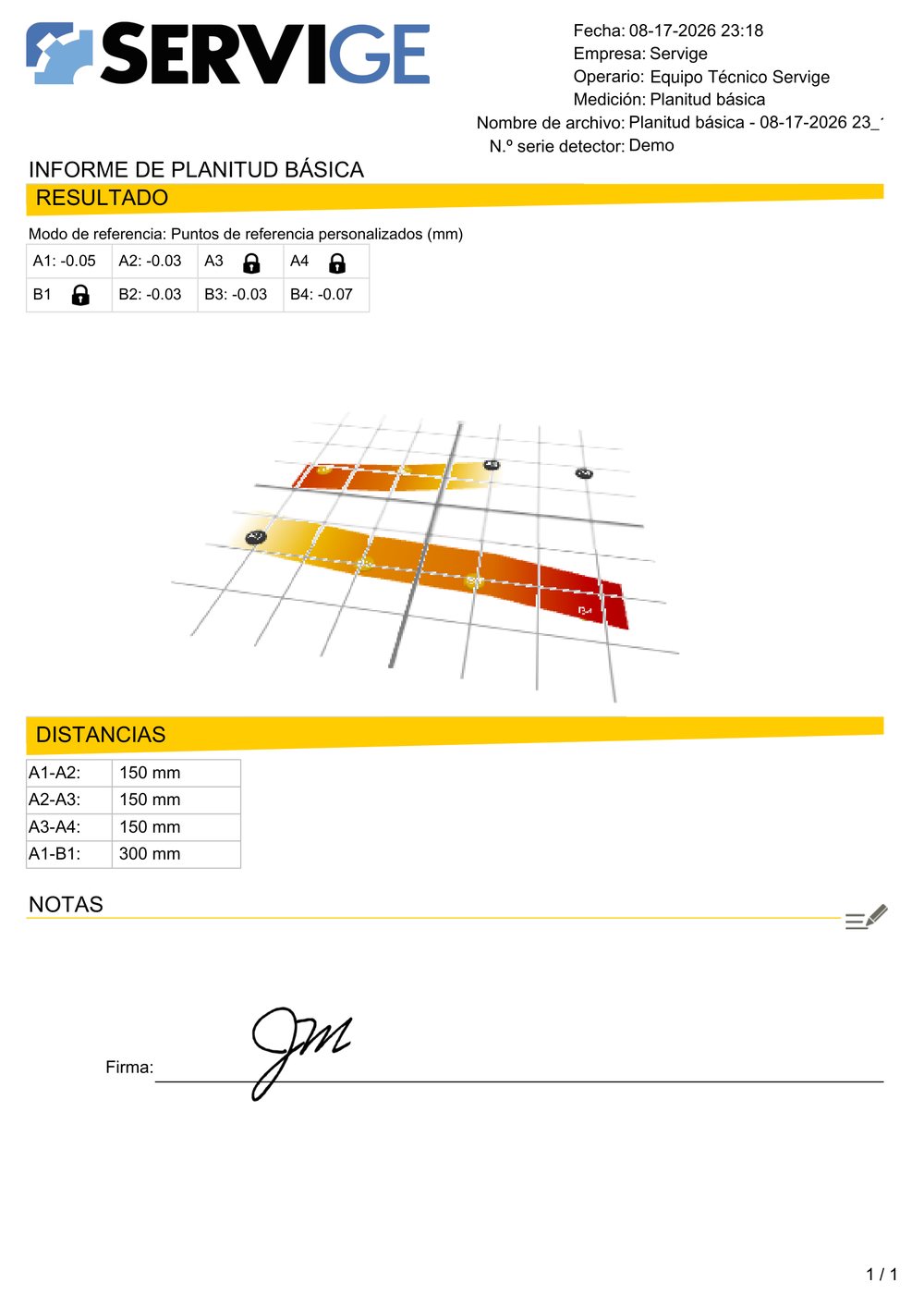

La superficie documentada tal como se recibe, con valor contractual frente al montajista:
- Mapa de planitud de la superficie medida
- Tabla de desviación por punto, en milímetros
- Plan de calce con el espesor requerido en cada apoyo
- Criterio de aceptación aplicado y su fuente
- Datos crudos exportables
- Verificación posterior a la corrección, si se ejecuta
Con qué medimos la planitud
El plano láser lo proyecta el transmisor; el detector registra la desviación en cada punto de la grilla.
Sistema de alineación y geometría
Transmisor de plano láser para planitud, rectitud, perpendicularidad y centro de agujero, sobre la misma plataforma que alinea ejes.
Easy-Laser XT770 Shaft+GEO
Transmisor de plano láser
Proyecta el plano o la línea de referencia y se nivela por sus propios niveles de burbuja, lo que permite referir la medición al plano horizontal.
Easy-Laser XT22
Detector rotativo
Registra la posición del haz mientras gira, sobre soportes magnéticos. Es el que entrega el dato de rectitud, planitud y centrado.
Easy-Laser D75La diferencia está en el informe
Medir lo puede hacer cualquiera con el equipo adecuado. Lo que decide si sirve es quién interpreta y cómo lo entrega.
- Alineación láser+10 añosTécnicos capacitados en Suecia por el fabricante, con más de 10 años de experiencia en la industria chilena.
La medición y el diagnóstico los firma quien tiene la credencial para hacerlo.
- Cada hallazgo con su evidenciaEspectro, termograma o foto del punto medido: no una tabla de valores sin respaldo.
- Severidad y plazo, no solo el datoCada hallazgo va priorizado y con el plazo en que conviene intervenir.
- Recomendación accionableQué hacer, sobre qué componente y con qué criterio de aceptación.
- Comparable en el tiempoMismo formato campaña a campaña, para leer la tendencia del activo.
