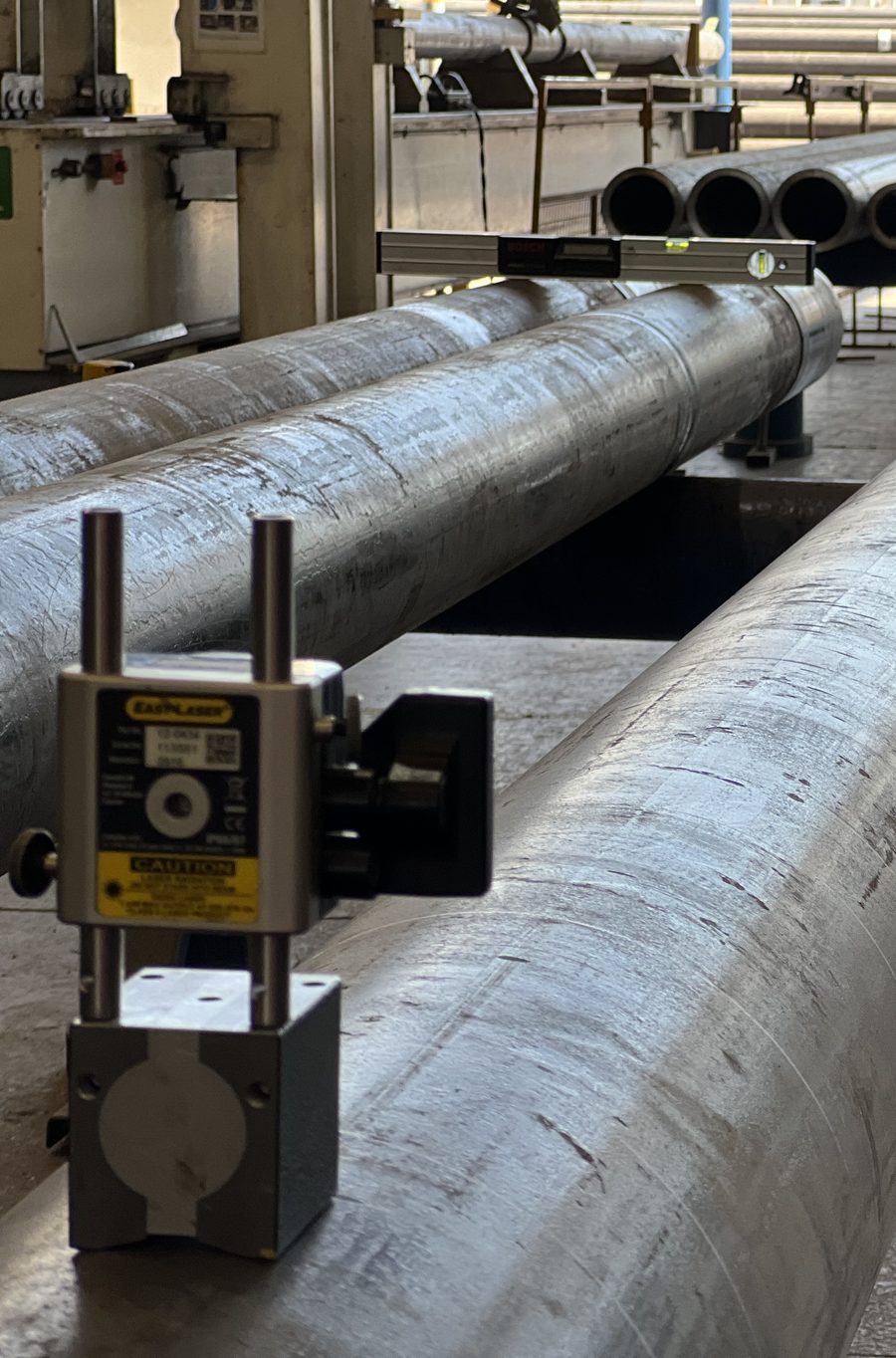

TPIMedición de rectitud de guías y estructuras
Establecemos una línea láser de referencia y medimos la desviación en uno o dos ejes a lo largo de todo el recorrido. Detecta flecha, torsión y discontinuidades en uniones apernadas o soldadas.
Cuándo necesitas medir rectitud
La rectitud se pide cuando algo se desgasta desparejo a lo largo de un recorrido, o cuando hay que recibir una guía nueva y probar con números que llegó dentro de tolerancia.
Carro o patín con desgaste desigual
El elemento móvil se gasta más en un tramo del recorrido. La guía tiene flecha o torsión, y cada pasada carga sobre el mismo punto.
Estructura larga con sospecha de asentamiento
Una bancada o un riel que cedió por fundación. La máquina lo acusa como pérdida de precisión progresiva, no como una falla puntual.
Recepción de guías nuevas
Antes de poner en marcha conviene documentar la rectitud de entrega. Después ya no se puede distinguir lo que llegó torcido de lo que se torció operando.
Unión de tramos tras un traslado
Al reinstalar una bancada por tramos, las uniones apernadas o soldadas dejan discontinuidades que ningún ajuste por tanteo encuentra.
Dónde la medimos
Los objetos donde Easy-Laser indica la medición de rectitud: cualquier recorrido largo donde la desviación se paga en desgaste o en precisión.
- Vigas y bancadas
- Rodillos
- Tubos
- Guías y patines
- Transportadores
- Extremos de máquina
Rectitud: desviación respecto a una línea
Se mide en uno o dos ejes a lo largo del recorrido, según lo que exija el activo. El cálculo se hace contra la línea de mejor ajuste, que es lo que permite priorizar dónde ajustar primero.
La referencia es una línea láser tendida a lo largo del recorrido: en palabras del fabricante, una regla larguísima, absolutamente recta y sin peso. Puede ser relativa, poniendo a cero dos puntos elegidos y recalculando el resto contra esa línea, o absoluta, nivelando el transmisor por sus burbujas para que todos los valores queden referidos al plano horizontal. La primera sirve para ajustar la guía contra sí misma; la segunda, para saber además cómo está respecto a la horizontal.
Por qué el hilo tensado no aguanta la distancia
El hilo es el método clásico para rectitud y su límite es puramente físico: es un cuerpo con masa, tendido en el aire.
Tiene flecha propia por su peso, se desvía con cualquier corriente de aire y la lectura depende del ojo del operador contra una regla. El error crece con la distancia, justo donde más se necesita medir.
Solo cubre el largo de la regla. Para un recorrido largo hay que encadenar tramos, y cada empalme suma el error del anterior.
Referir cada sección a la vecina acumula desviación: al final del recorrido el error es la suma de todas las mediciones anteriores.
Ajustar guías por tanteo iterativo consume ventana de intervención y termina en una condición que se ve recta pero no está documentada. Con el barrido, el ajuste se prioriza por número y se verifica en la misma parada.
De la línea de referencia al ajuste priorizado
Protocolo
Definimos el recorrido, la separación entre puntos y el criterio de rectitud del fabricante.
Línea de referencia
Se monta el transmisor y se tiende la línea láser que cubre todo el largo a medir.
Barrido del recorrido
Se registra la desviación en cada punto, en uno o dos ejes, con el detector sobre carro o base magnética.
Cálculo y priorización
Se calcula contra la línea de mejor ajuste y se entregan los puntos de ajuste ordenados por impacto.
El perfil real del recorrido, con el ajuste ya priorizado:
- Gráfico de desviación por eje a lo largo del recorrido
- Valor de rectitud calculado por mejor ajuste
- Puntos de ajuste priorizados por impacto
- Criterio de aceptación aplicado y su fuente
- Datos crudos exportables
- Línea base para comparar en la próxima campaña
Con qué medimos la rectitud
La línea de referencia la tiende el transmisor y el detector la sigue a lo largo del recorrido, sobre carro o base magnética. El programa entrega los valores horizontal y vertical y el cálculo por mejor ajuste.
Transmisor de plano láser
Proyecta el plano o la línea de referencia y se nivela por sus propios niveles de burbuja, lo que permite referir la medición al plano horizontal.
Easy-Laser XT22
Transmisor láser
Transmisor para planitud, rectitud y nivel. Easy-Laser lo indica también para nivelar por plano láser midiendo en dos puntos con valores en vivo.
Easy-Laser XT20
Sistema de alineación y geometría
Transmisor de plano láser para planitud, rectitud, perpendicularidad y centro de agujero, sobre la misma plataforma que alinea ejes.
Easy-Laser XT770 Shaft+GEO
Detector rotativo
Registra la posición del haz mientras gira, sobre soportes magnéticos. Es el que entrega el dato de rectitud, planitud y centrado.
Easy-Laser D75La diferencia está en el informe
Medir lo puede hacer cualquiera con el equipo adecuado. Lo que decide si sirve es quién interpreta y cómo lo entrega.
- Alineación láser+10 añosTécnicos capacitados en Suecia por el fabricante, con más de 10 años de experiencia en la industria chilena.
La medición y el diagnóstico los firma quien tiene la credencial para hacerlo.
- Cada hallazgo con su evidenciaEspectro, termograma o foto del punto medido: no una tabla de valores sin respaldo.
- Severidad y plazo, no solo el datoCada hallazgo va priorizado y con el plazo en que conviene intervenir.
- Recomendación accionableQué hacer, sobre qué componente y con qué criterio de aceptación.
- Comparable en el tiempoMismo formato campaña a campaña, para leer la tendencia del activo.
