Sistema láser de medición geométrica Easy-Laser XT920
Sistema de medición y alineación geométrica para rectitud, planitud, escuadría, paralelismo y nivel de bancadas, fundaciones, rodillos, guías y estructuras. Viene con el detector XT7 y los soportes más usados; el transmisor láser se elige entre XT20, XT21, XT22 y XT23 según lo que midas hoy y lo que quieras medir después. Sucesor del E920.
Sobre este equipo
Un solo detector, cuatro transmisores a elegir y resolución de 0,001 mm. El Easy-Laser XT920 cubre las mediciones geométricas más comunes de la industria: rectitud de ejes largos, rodillos y guías; planitud de fundaciones, bancadas y mesas; escuadría de guías lineales y máquinas de aserradero; paralelismo de rodillos y rieles, y nivel de fundaciones y placas base. Sirve en terreno para instalar maquinaria de precisión y en producción como parte del control de calidad.

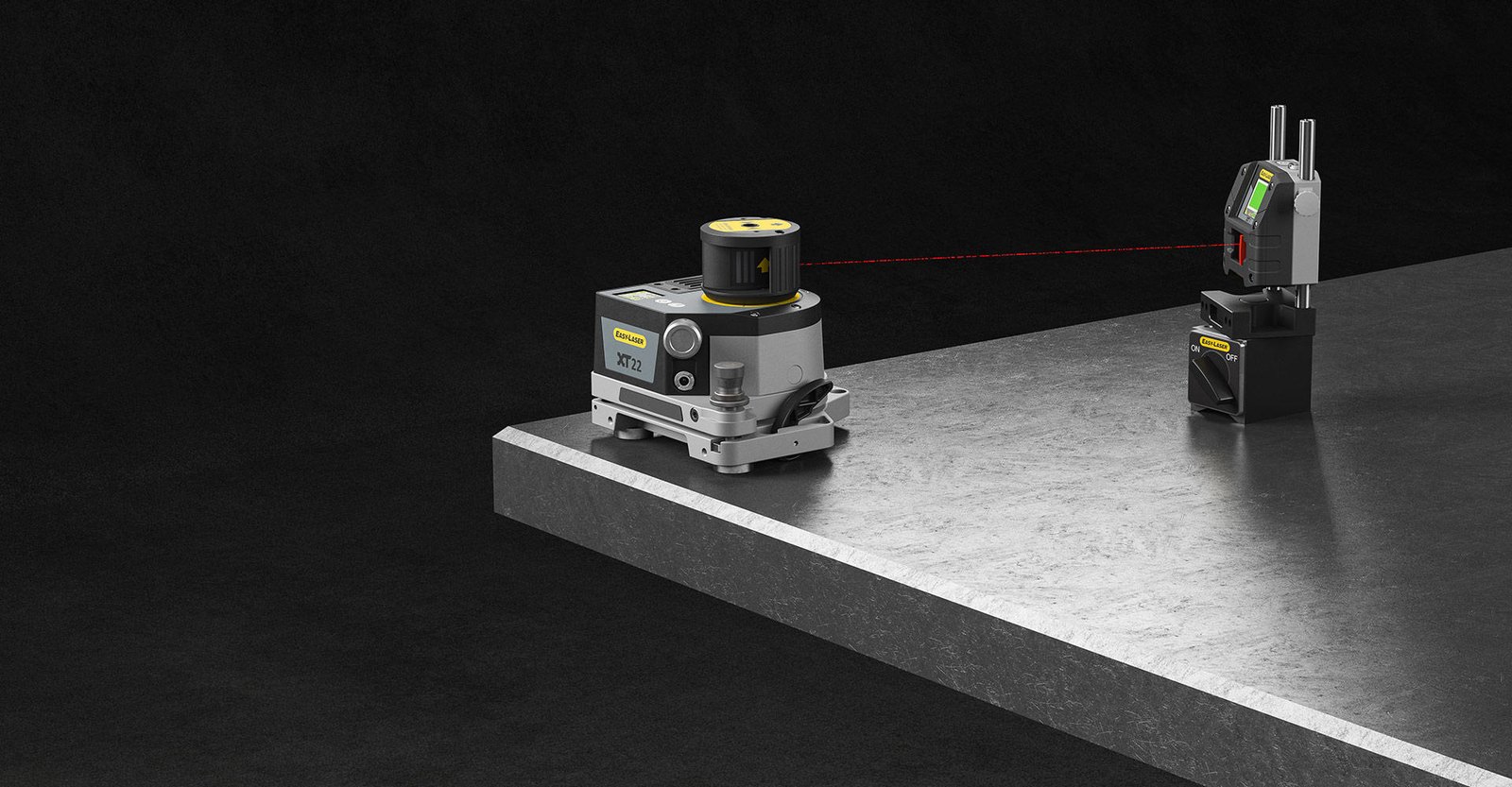

El detector XT7 lee tanto el haz fijo como el láser giratorio, así que puedes sumar transmisores para nuevas mediciones sin cambiar de detector. El XT22 es la opción más versátil, con las ópticas más avanzadas: plano de 40 m de radio y prisma abatible para escuadría. El XT20 mide hasta 20 m de radio con niveles electrónicos; el XT23 gira el haz a 20 m de radio con niveles 2H + 1V, y el XT21 es el láser giratorio de 12 m para planitud. Los programas Rectitud, Planitud básica y Valores guían la medición en la app XT y generan el reporte en PDF y Excel; desde 2026 el sistema incluye control remoto.
La plataforma, no solo el equipo
El equipo mide; la plataforma decide cómo se trabaja con él en planta.
Multiplataforma
La app XT Alignment corre en tu teléfono o tablet iOS y Android, y también en las pantallas industriales XT. La misma medición, en la pantalla que elijas.
Sin amarres de hardware
El sistema se compra con o sin la pantalla XT12. Si tu equipo ya trabaja con tablets, no pagas por una pantalla que no necesitas.
Todos los programas, en una app gratuita
Los programas de medición vienen completos en una sola app sin costo. Lo que puedes medir lo define el equipo que tienes, no una licencia.
En español
Interfaz en español entre catorce idiomas disponibles: el operador en planta trabaja en su idioma, sin traducir menús.
Ficha del equipo
| Aplicación | Rectitud, planitud, escuadría, paralelismo y nivel |
|---|---|
| Detector | XT7 · PSD 2 ejes 20 × 20 mm · haz fijo y giratorio · inclinómetro 0,1° |
| Resolución | 0,001 mm (0,01 mm con láser giratorio) |
| Transmisor XT20 | Plano 360° · 20 m de radio · 2 niveles H · BT · 30 h · IP55 |
| Transmisor XT21 | Láser giratorio · hasta 12 m · sin niveles · 16 h |
| Transmisor XT22 | Plano 360° · 40 m de radio · escuadría ±0,01 mm/m · niveles 2H + 1V · BT · 30 h |
| Transmisor XT23 | Láser giratorio · 20 m de radio · niveles 2H + 1V · BT 40 m · 16 h |
| Planitud del plano | ± 0,01 mm/m (los cuatro transmisores) |
| Programas | Rectitud, Planitud básica, Valores; más programas según transmisor |
| Documentación | PDF y Excel · firma en pantalla · fotos · Easy-Laser PLUS |
| Láser | Clase 2 · < 1 mW · 630–680 nm |
| Protección del detector | IP66 / IP67 · -10 a 50 °C |
Valores referenciales. Las especificaciones exactas dependen del modelo cotizado.
Descargas
Qué mide el XT920
Rectitud
Ejes largos, rodillos, muñones, bancadas, rieles aéreos y estructuras, con best-fit automático.
Planitud
Fundaciones, bastidores, carcasas, mesas y bridas, con dos filas de puntos en el programa básico.
Escuadría
Guías lineales, timones, equipos de manejo de materiales y maquinaria de aserradero (XT22).
Paralelismo
Rodillos de máquinas papeleras e imprentas, rieles de robots y de manejo de materiales.
Nivel
Fundaciones, patines de empuje, placas base y rodillos, con los niveles electrónicos del transmisor.
Valores y reportes
Hasta cuatro unidades a la vez en el programa Valores, registro automático y reporte PDF/Excel.
Guía en pantalla, paso a paso
- Rectitud. Posiciones con o sin distancias iguales, tolerancias, best-fit y resultado en tabla o gráfico.
- Planitud básica. Dos filas de 2 a 8 puntos para fundaciones y bastidores.
- Valores. Hasta cuatro unidades en pantalla, registro automático por intervalo y notas por punto.
- Documentación. PDF y Excel, firma en pantalla, fotos y códigos QR por máquina; Easy-Laser PLUS para compartir.
Aplicaciones de este equipo
Cada aplicación explica el problema, la metodología en terreno y el resultado que se entrega.
Qué incluye el equipo
| Componente | Detalle | |
|---|---|---|
 | Detector XT7 | PSD de 2 ejes de 20 × 20 mm, lee haz fijo y láser giratorio, resolución 0,001 mm, IP66/67. |
 | Transmisor láser a elección | XT20 (12-1272), XT21 (12-1431), XT22 (12-1273) o XT23 (12-1274); se define en la cotización. |
| Control remoto | Registra cada punto sin tocar la tablet. Easy-Laser aún no publica su foto. | |
 | Multisoporte para transmisor | Monta el transmisor sobre trípode, bases magnéticas o barras. |
 | 2 soportes offset | Desplazan la unidad de medición para montajes especiales. |
 | Bases magnéticas | 1 base con cabezal giratorio y 2 bases magnéticas. |
 | Varillas | 4 de 75 mm y 8 de 120 mm. |

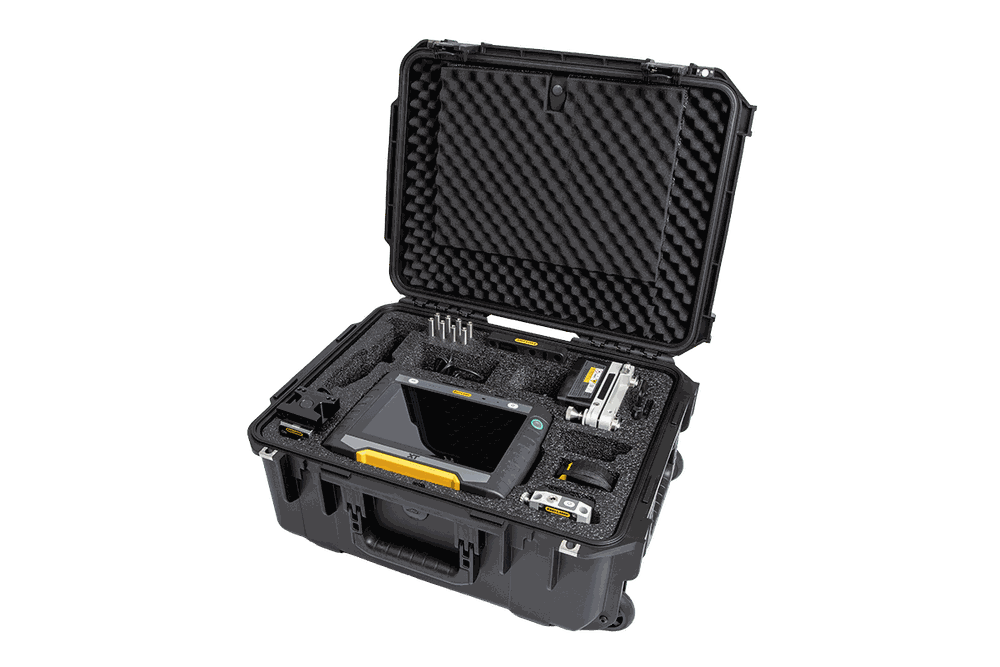

 | Maletín con ruedas | Con espuma a medida para todo el sistema. |
| Cargador, cables y manuales | Cargador 100–240 V, cable de carga, adaptador a USB, tornillos de montaje, cinta de 5 m, llaves, paño de óptica y manuales en USB. | |
El transmisor láser no viene incluido: se elige entre XT20, XT21, XT22 y XT23 en la cotización. La pantalla XT12 es opcional; también se opera desde un dispositivo iOS/Android con la app XT. Se amplía con los soportes y accesorios de la línea XT.
Dónde se aplica
Medición geométrica en instalación de maquinaria y control de calidad:
Fundaciones y bancadas
Planitud y nivel antes de montar la máquina.
Rodillos y guías
Rectitud y paralelismo en papeleras, imprentas y líneas de proceso.
Prensas y moldeo
Paralelismo de planos en prensas de chapa, inyección y fundición a presión.
Escuadría
Guías lineales, timones y maquinaria de aserradero.
