Easy-Laser XT950 — Alineación de agujeros (bore)
Sistema láser para la alineación y medición de rectitud de líneas de centro de agujeros, muñones de rodamiento y objetos cilíndricos. Mide diámetros de 80 a 500 mm con resolución de 0,001 mm a lo largo de hasta 40 m, guiado por la app XT con reporte automático.
Sobre este equipo
Mide rectitud hasta 40 m de distancia y hasta 50 puntos por posición, en diámetros de 80 a 500 mm. El Easy-Laser XT950 resuelve líneas de centro de agujeros y muñones de rodamiento en motores, compresores, cajas de engranajes y líneas de propulsión. El transmisor láser XT24 y el detector de dos ejes XT9 (±1 µm ±1 %) miden la rectitud de agujeros de 80 a 500 mm con resolución de 0,001 mm hasta 40 m de distancia.
El programa Bore Center de la app XT guía toda la medición y calcula automáticamente la posición de cada muñón, con mediciones multipunto (3 a 50 puntos por posición), ajuste de tolerancias, cálculo best-fit y reportes en PDF/Excel. Construido en aluminio anodizado con protección IP66/67 y baterías Li-Ion de servicio pesado.
La plataforma, no solo el equipo
El equipo mide; la plataforma decide cómo se trabaja con él en planta.
Multiplataforma
La app XT Alignment corre en tu teléfono o tablet iOS y Android, y también en las pantallas industriales XT. La misma medición, en la pantalla que elijas.
Sin amarres de hardware
El sistema se compra con o sin la pantalla XT12. Si tu equipo ya trabaja con tablets, no pagas por una pantalla que no necesitas.
Todos los programas, en una app gratuita
Los programas de medición vienen completos en una sola app sin costo. Lo que puedes medir lo define el equipo que tienes, no una licencia.
En español
Interfaz en español entre catorce idiomas disponibles: el operador en planta trabaja en su idioma, sin traducir menús.
Ficha del equipo
| Aplicación | Rectitud de agujeros, muñones y cilindros |
|---|---|
| Rango de diámetro | 80–500 mm |
| Transmisor | XT24 · láser de diodo acoplado por fibra |
| Detector | XT9 · 2 ejes · ±1 µm ±1 % |
| Resolución | 0,001 mm |
| Distancia de medición | Hasta 40 m |
| Puntos de medición | 3–50 por posición (multipunto) |
| Software | App XT · programa Bore Center · PDF/Excel |
| Protección | IP66 / IP67 |
| Autonomía | Hasta 24 h (transmisor XT24) |
Valores referenciales. Las especificaciones exactas dependen del modelo cotizado.
Descargas
Qué mide el XT950

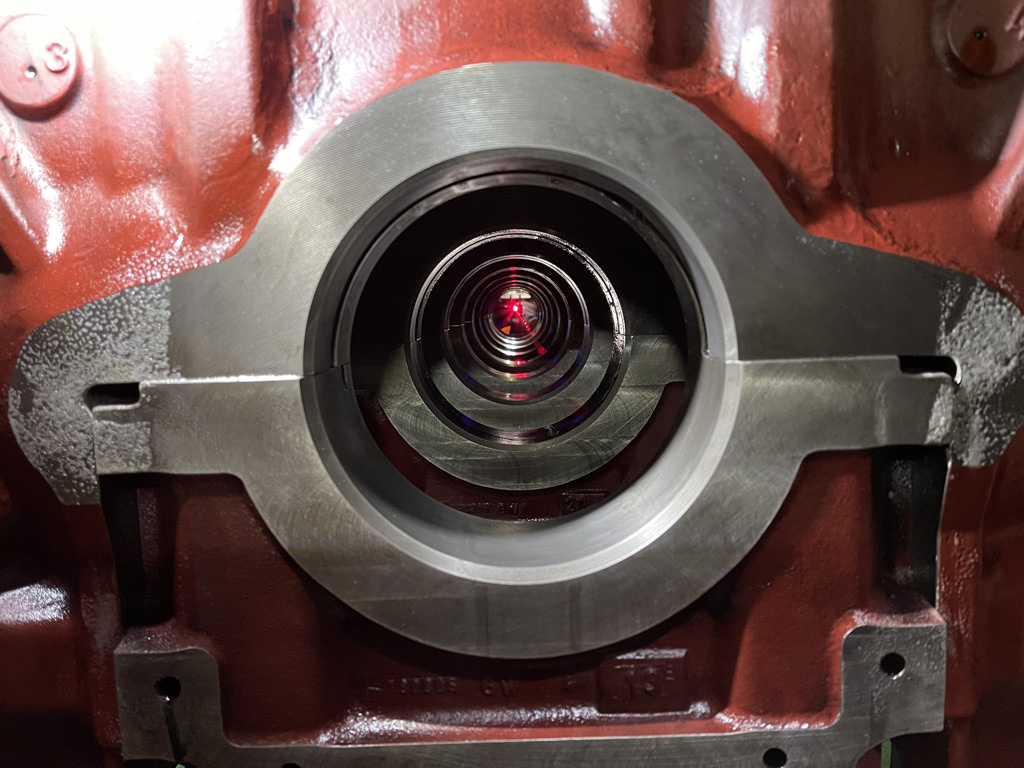

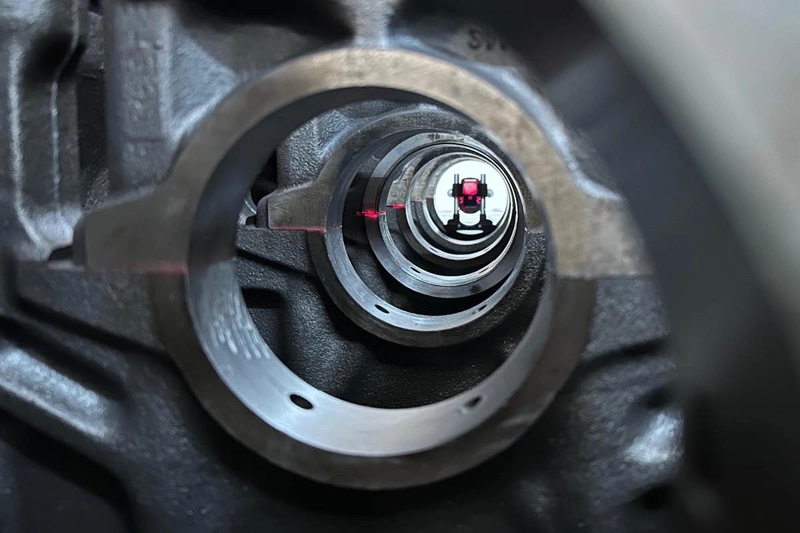

Rectitud de agujeros
Líneas de centro de agujeros, alojamientos de rodamiento y objetos cilíndricos.
Posición de muñones
Cálculo automático de la posición de cada muñón de rodamiento a lo largo del eje.
Multipunto
De 3 a 50 puntos de medición por posición para un perfil detallado del agujero.
Best-fit y tolerancias
Cálculo best-fit de la línea de referencia y verificación contra tolerancias.

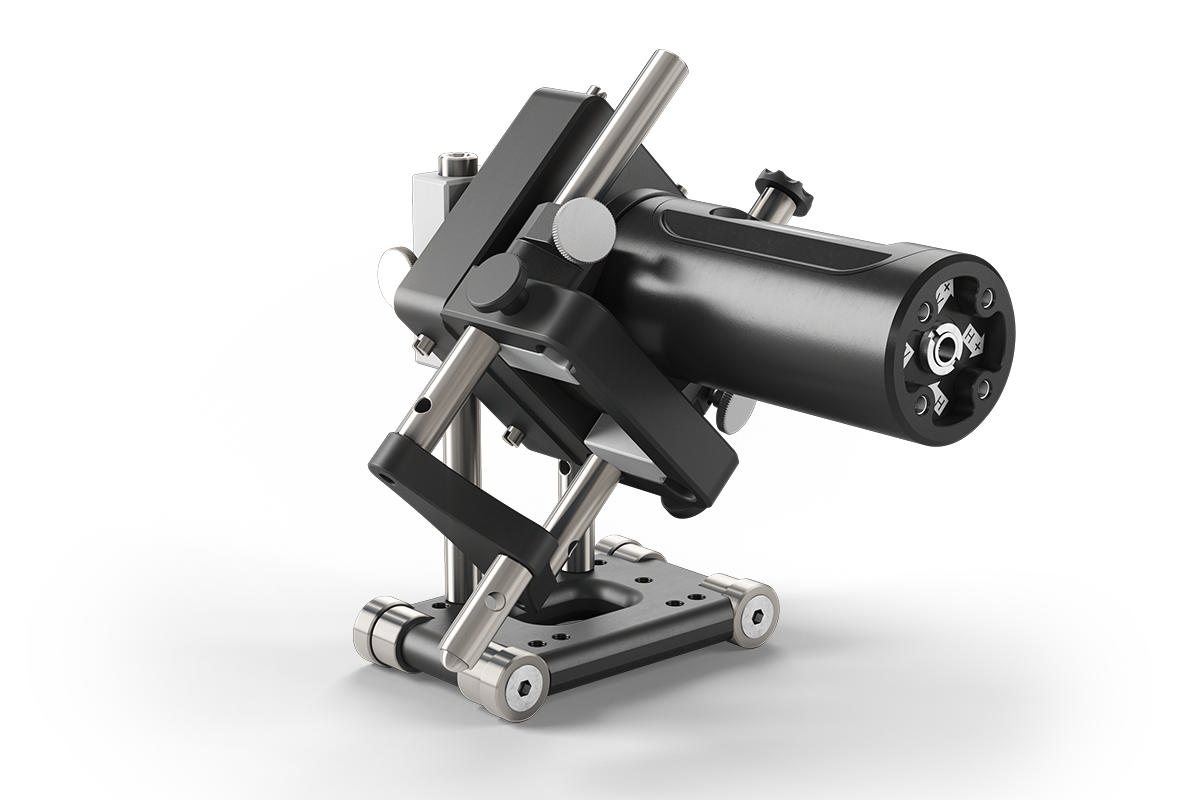

Soportes ajustables
Soportes deslizantes S/M/L y sondas rotativas de agujero para distintos diámetros.
Reportes PDF/Excel
Documentación automática del resultado en PDF y Excel.
Guía en pantalla, paso a paso
- Guía paso a paso. El programa Bore Center dirige toda la medición y calcula la posición de los muñones.
- Multipunto. De 3 a 50 puntos por posición para un perfil detallado del agujero.
- Best-fit y tolerancias. Línea de referencia óptima y verificación contra los límites definidos.
- Reportes automáticos. Resultado documentado en PDF y Excel.
Aplicaciones de este equipo
Cada aplicación explica el problema, la metodología en terreno y el resultado que se entrega.

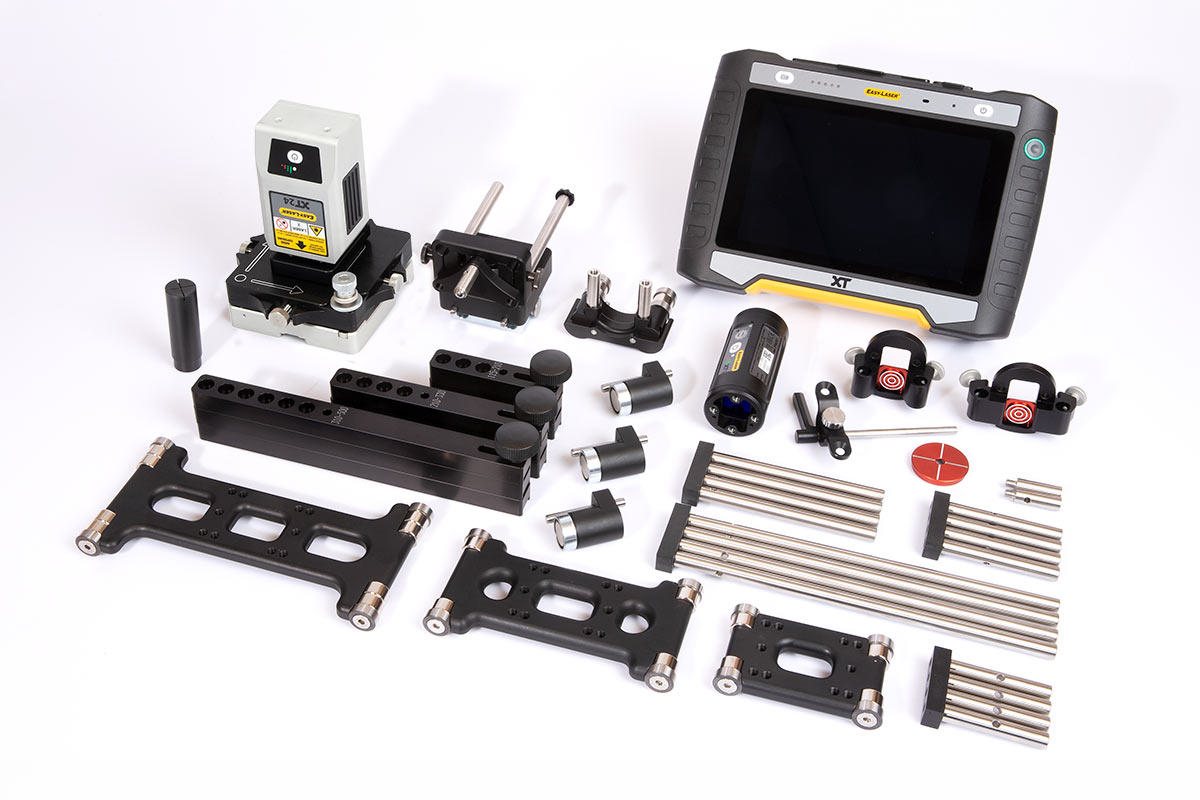

Qué incluye el equipo
| Componente | Detalle | |
|---|---|---|
| Transmisor láser XT24 | Láser de diodo acoplado por fibra, hasta 24 h de autonomía. | |
| Detector XT9 | Detector de posición de 2 ejes, exactitud ±1 µm ±1 %. | |
| Soportes y sondas de agujero | Soportes deslizantes S/M/L y sondas rotativas para Ø 80–500 mm. | |
| Hub de offset y brazos magnéticos | Posicionamiento flexible del conjunto de medida. | |
| Pantalla XT12 (opcional) | Tablet industrial de 8" táctil. | |

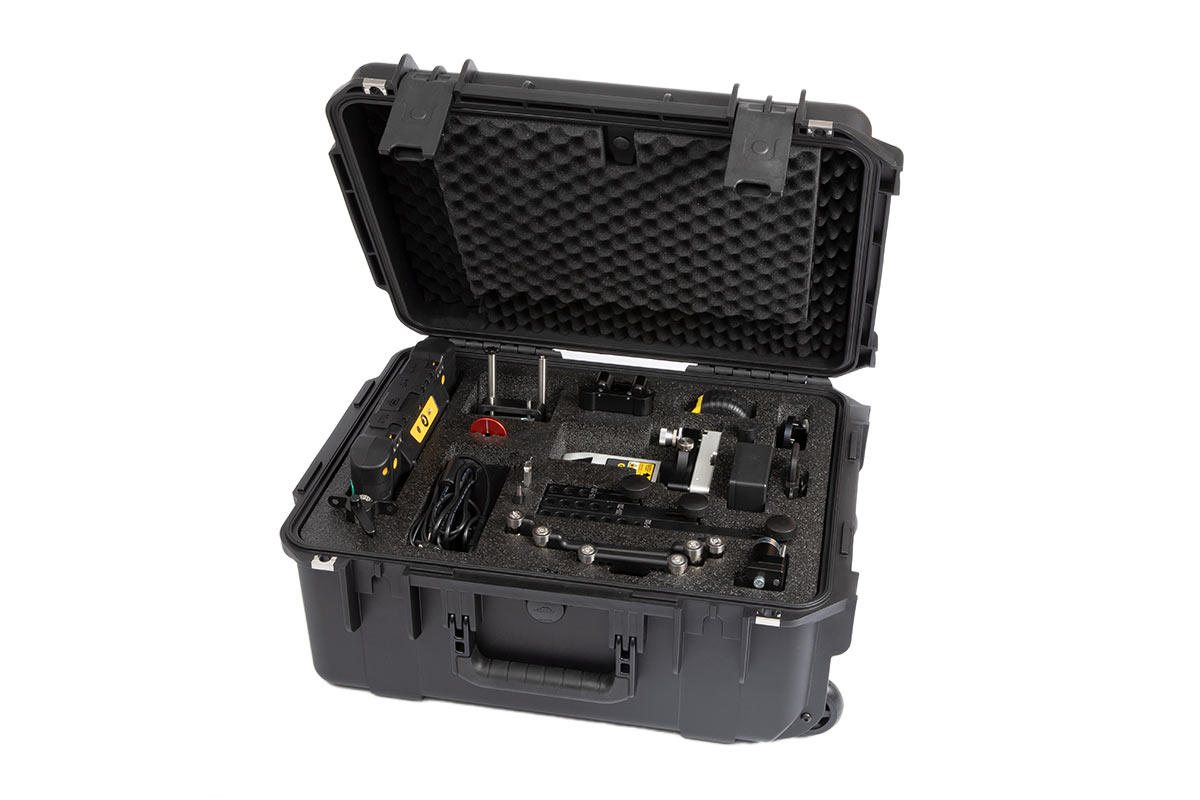

| Maletín y baterías | Estuche rígido y baterías Li-Ion de servicio pesado. | |
La pantalla XT12 es opcional (no incluida); también se opera desde un dispositivo iOS/Android con la app XT. La configuración exacta se define en la cotización.
Dónde se aplica
Alineación de agujeros y muñones de rodamiento en:
Motores y compresores
Bancadas de cigüeñal y alojamientos de rodamiento.
Cajas de engranajes
Alineación de líneas de eje y muñones.
Molinos y reductores
Rectitud de agujeros en equipos pesados.
Propulsión
Líneas de eje de propulsión (stern tubes).
