Easy-Laser XT190 BTA — Alineación de poleas y correas
Herramienta digital de alineación de correas para accionamientos de montaje radial. El transmisor y el detector se acoplan magnéticamente al borde de las poleas y muestran el paralelismo y el ángulo con lectura en tiempo real, para reducir el desgaste de correas, poleas, rodamientos y sellos.
Sobre este equipo
Lee la desalineación de la polea en pantalla y te deja el informe en PDF desde el teléfono: se acabó el juicio a ojo con la regla. El Easy-Laser XT190 BTA es la herramienta digital dedicada a transmisiones por poleas y correas. El transmisor y el detector se fijan magnéticamente al borde de las poleas, sin adaptadores especiales, y la unidad detectora muestra en su pantalla OLED la desviación real entre las poleas para corregirla contra las tolerancias del fabricante de la correa.
Conectado de forma inalámbrica a la app XT Alignment en un dispositivo iOS o Android, o a la unidad de visualización XT11, entrega valores de ajuste tanto en el plano vertical como en el horizontal (valor de compensación) y permite alinear «en tiempo real» en la propia máquina, documentando el resultado en un informe PDF. Una correa bien alineada reduce el ruido, la vibración y el consumo de energía. Respaldado como representante oficial Easy-Laser en Chile.
La plataforma, no solo el equipo
El equipo mide; la plataforma decide cómo se trabaja con él en planta.
Multiplataforma
La app XT Alignment corre en tu teléfono o tablet iOS y Android, y también en las pantallas industriales XT. La misma medición, en la pantalla que elijas.
Sin amarres de hardware
El sistema se compra con o sin la pantalla XT12. Si tu equipo ya trabaja con tablets, no pagas por una pantalla que no necesitas.
Todos los programas, en una app gratuita
Los programas de medición vienen completos en una sola app sin costo. Lo que puedes medir lo define el equipo que tienes, no una licencia.
En español
Interfaz en español entre catorce idiomas disponibles: el operador en planta trabaja en su idioma, sin traducir menús.
Ficha del equipo
| Aplicación | Alineación de poleas y correas (transmisión radial) |
|---|---|
| N.º de artículo | 12-1053 |
| Método | Láser lateral: transmisor y detector magnéticos |
| Planos de medición | Vertical y horizontal (valor de compensación) |
| Pantalla | OLED en la unidad detectora |
| Comunicación | Inalámbrica · app XT Alignment / XT11 |
| Referencia | Tolerancias del fabricante de la correa |
| Documentación | Informe PDF vía app XT Alignment |
| Alimentación | Batería recargable |
Valores referenciales. Las especificaciones exactas dependen del modelo cotizado.
Descargas
Qué corrige el XT190 BTA
Paralelismo de poleas
Corrige el ángulo entre poleas para dejar sus caras coplanares y la correa a escuadra.
Ángulo y desplazamiento
Mide la desviación en el plano vertical y horizontal del tren de transmisión.
Montaje magnético
Transmisor y detector se acoplan al borde de las poleas, sin adaptadores especiales.
Valores en tiempo real
Alineación viva mientras se mueve el motor, contra las tolerancias del fabricante de la correa.
Tolerancias de correa
Compara la lectura directamente con las tolerancias del fabricante de la correa.
Reportes en PDF
Documenta el estado antes/después con la app XT Alignment.
Guía en pantalla, paso a paso
- Fijación magnética. El transmisor y el detector se enganchan al borde de las poleas en segundos.
- Valores en vivo. Desviación vertical y horizontal mostrada simultáneamente en tiempo real.
- Pantalla OLED. Lectura directa en la unidad detectora, legible en terreno.
- App XT Alignment. Documente los resultados con notas y foto de la máquina en un PDF.
Aplicaciones de este equipo
Cada aplicación explica el problema, la metodología en terreno y el resultado que se entrega.

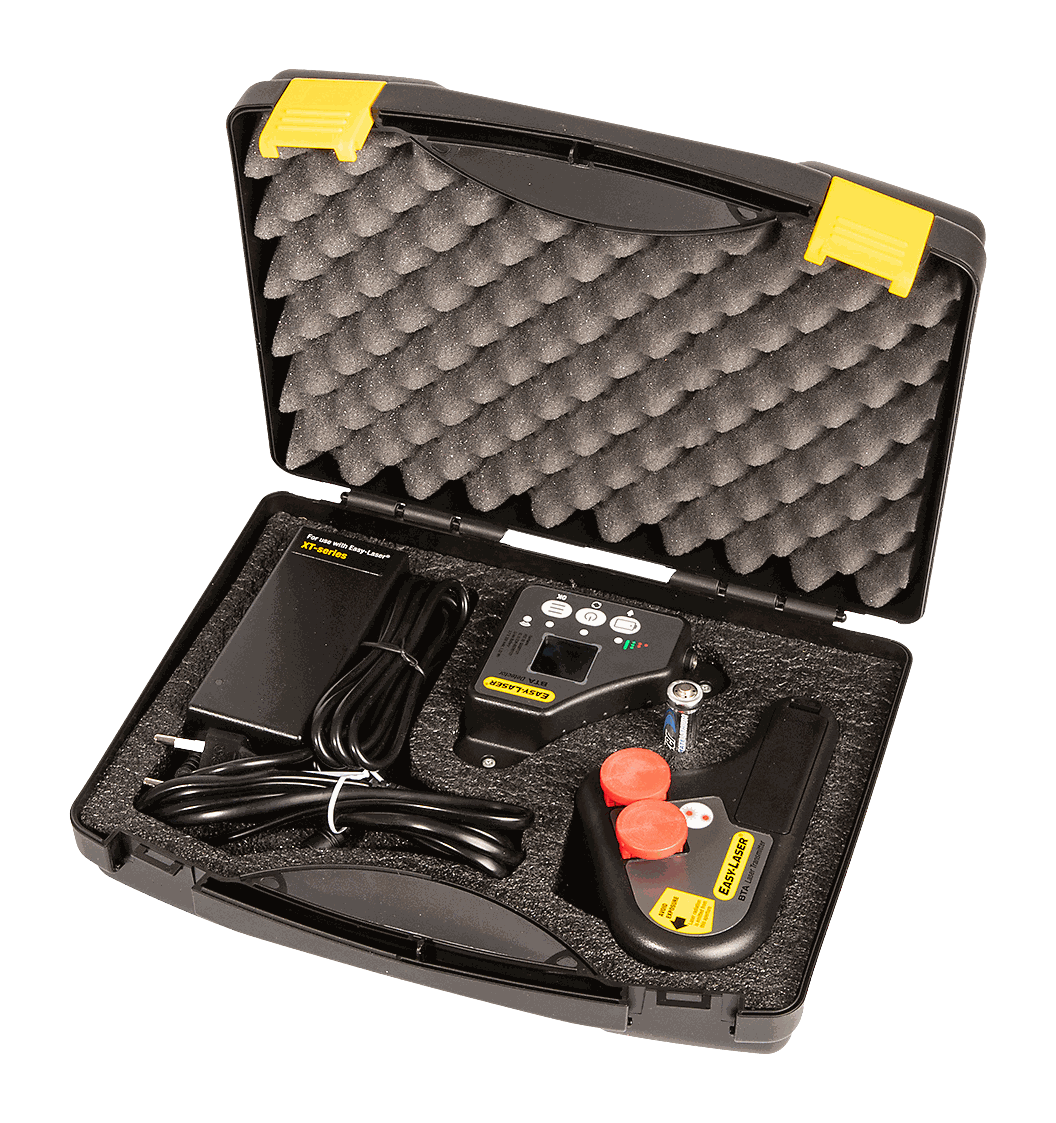

Qué incluye el equipo
| Componente | Detalle | |
|---|---|---|
| Unidad transmisora | Emisor láser con acople magnético para el borde de la polea. | |
| Unidad detectora OLED | Detector con pantalla OLED y lectura de valores en tiempo real. | |
| Acoples magnéticos | Fijaciones para montar las unidades en poleas de distintos diámetros. | |
| Batería y cargador | Alimentación recargable y cable de carga. | |
| Maletín | Estuche de transporte con espuma a medida. | |
| Guía y manuales | Guía rápida y documentación del equipo. | |
Entrega estándar del XT190 BTA. Se opera desde la pantalla OLED de la unidad detectora o, para valores en tiempo real y reportes PDF, desde la app XT Alignment (iOS/Android) o la unidad XT11.
Dónde se aplica
La desalineación de poleas acelera el desgaste de correas y rodamientos y aumenta el consumo de energía. El XT190 BTA se aplica en:
Generación
Ventiladores, bombas y auxiliares con transmisión por correa.
Minería
Correas transportadoras, chancadores y bombas de proceso.
Petroquímica
Sopladores y bombas con accionamiento por poleas.
Industria
Ventiladores, compresores y líneas con transmisión radial.
