Easy-Laser XT770 — Sistema de alineación de ejes
Sistema inalámbrico de alineación de ejes horizontales y verticales para máquinas rotativas. Dos unidades de medida con detectores de gran superficie, comunicación Bluetooth y guía en pantalla paso a paso para acoplamientos, poleas y máquinas en cadena.
Sobre este equipo
Mide hasta 20 m entre unidades con una exactitud de ±1 µm: la distancia entre máquinas deja de ser el motivo por el que tienes que cambiar de equipo. El Easy-Laser XT770 es el sistema de alineación láser más completo de la línea XT: un kit inalámbrico de dos unidades de medida con detectores TruePSD de 20 × 20 mm y doble eje, que resuelve desde el acoplamiento horizontal más simple hasta trenes de máquinas y mediciones geométricas de planitud y rectitud.
Cada unidad se enlaza por Bluetooth a la pantalla XT11 o a una tablet, y el asistente en pantalla guía el montaje, la toma de puntos y el movimiento de la máquina mostrando los valores de corrección en vivo: sin recalcular ni repetir la medición. Construido para uso rudo en terreno (IP66/67) y respaldado como representante oficial Easy-Laser en Chile, con capacitación en planta y soporte local.
La plataforma, no solo el equipo
El equipo mide; la plataforma decide cómo se trabaja con él en planta.
Multiplataforma
La app XT Alignment corre en tu teléfono o tablet iOS y Android, y también en las pantallas industriales XT. La misma medición, en la pantalla que elijas.
Sin amarres de hardware
El sistema se compra con o sin la pantalla XT12. Si tu equipo ya trabaja con tablets, no pagas por una pantalla que no necesitas.
Todos los programas, en una app gratuita
Los programas de medición vienen completos en una sola app sin costo. Lo que puedes medir lo define el equipo que tienes, no una licencia.
En español
Interfaz en español entre catorce idiomas disponibles: el operador en planta trabaja en su idioma, sin traducir menús.
Métodos de medición
El eje se puede girar de distintas formas según lo que permita la máquina. Este equipo admite los siguientes 5 modos de medición.
Horizontal 9-12-3
El método clásico: se mide en tres posiciones fijas del eje: 9, 12 y 3 en punto. Es el procedimiento de referencia y el que se usa cuando la máquina solo se puede detener en esas posiciones.
Giro de 180°
EasyTurn
Tres tomas en cualquier parte de un arco de apenas 40°. Resuelve las máquinas que no se pueden girar una vuelta completa por espacio, por el acoplamiento o por la carga.
Giro de 40°
Multipoint
Varias tomas en las posiciones que elijas a lo largo del giro. Mientras más puntos, mejor el promedio: sirve cuando el eje se puede dejar donde se quiera y se busca más respaldo estadístico.
Puntos libres
Barrido continuo
Se aprieta grabar y se gira el eje sin detenerse: el sistema registra cientos de lecturas a lo largo del barrido y descarta el ruido. Es el modo más rápido y el más estable en ejes que giran libres.
Giro continuo
Barrido desacoplado
Con el acoplamiento desconectado, cada eje se gira por su cuenta y el sistema compensa la diferencia. Es la salida cuando los dos ejes no pueden girar juntos o cuando el acoplamiento está fuera.
Ejes por separadoFicha del equipo
| Aplicación | Alineación de acoplamiento de ejes rotativos |
|---|---|
| Unidades de medida | 2 unidades inalámbricas (M y S) |
| Rango de medición | Hasta 20 m entre unidades |
| Exactitud de medición | ±1 µm ±1% |
| Detector | TruePSD 20 × 20 mm de 2 ejes, resolución 0,001 mm |
| Fuente láser | Diodo láser clase 2, 635–670 nm |
| Comunicación | Bluetooth con pantalla XT11 / tablet |
| Sensor de inclinación | Electrónico, resolución 0,1° |
| Protección | IP66 / IP67 |
| Alimentación | Batería recargable Li-ion · 24 h de operación |
| Temperatura de operación | −10 °C a +50 °C |
Valores referenciales. Las especificaciones exactas dependen del modelo cotizado.
Descargas
Qué mide el XT770 Shaft
Guía de ajuste
Simula el efecto de las lainas antes de tocar la máquina: tú decides el ajuste óptimo en pantalla y recién después mueve los pies. Disponible en Horizontal y Tren de máquinas.
Wide LIVE
Corrección en vivo con la máquina desplazada en ángulos grandes, en vertical y horizontal por separado: cuando el 360 LIVE no alcanza.
Ejes horizontales
Alineación de acoplamientos de máquinas horizontales con corrección en vivo, ajustable en vertical y horizontal al mismo tiempo (360 Live).
Verticales y bridados
Alineación de máquinas verticales y montadas en brida con el asistente guiado en pantalla.
Tren de máquinas
Arma trenes con tantas máquinas acopladas como necesites, en una sola sesión de medición.
Ejes cardánicos y offset
Alineación de ejes cardánicos y con distancia/offset entre máquinas.
EasyTrend en el tiempo
Seguimiento del movimiento de la máquina en el tiempo: expansión térmica y asentamiento de la fundación.
Torsión y centro de agujero
Medición de torsión de bancadas y rectitud de líneas de centro de agujeros y muñones de rodamiento.
Guía en pantalla, paso a paso
- Guía paso a paso. Asistente en pantalla que dirige el montaje, la toma de puntos y el movimiento de la máquina.
- Vista de valores en vivo. Corrección horizontal y vertical de ambos pares de pies mostrada simultáneamente en tiempo real.
- Táctil robusta. Display de alta luminosidad legible bajo sol directo, operable con guantes.
- Sin cables. Unidades M y S enlazadas por Bluetooth a la pantalla o a una tablet.
Aplicaciones de este equipo
Cada aplicación explica el problema, la metodología en terreno y el resultado que se entrega.
Qué incluye el equipo
| Componente | Detalle | |
|---|---|---|

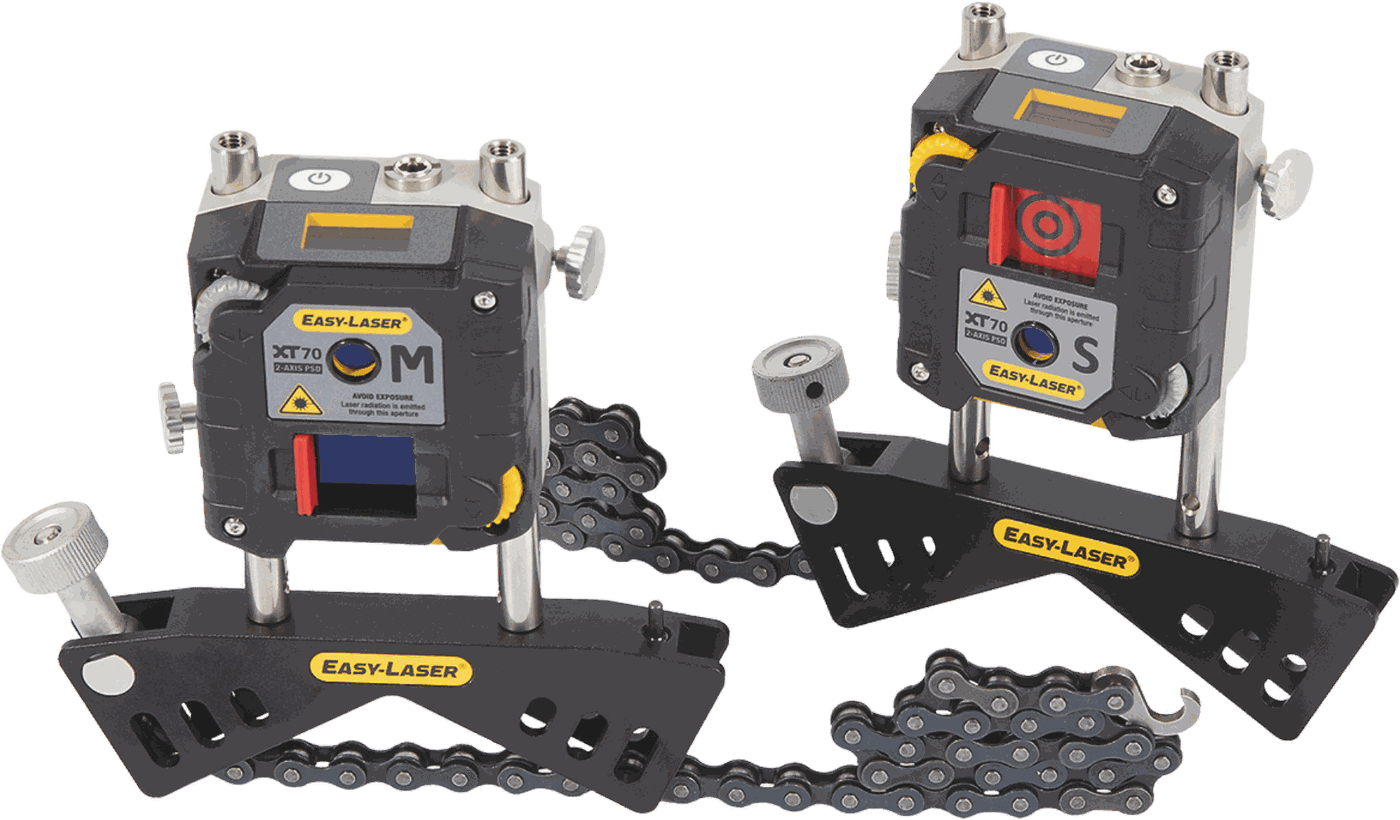

| Unidades XT70-M y XT70-S | Dos unidades de medida láser/detector inalámbricas. | |

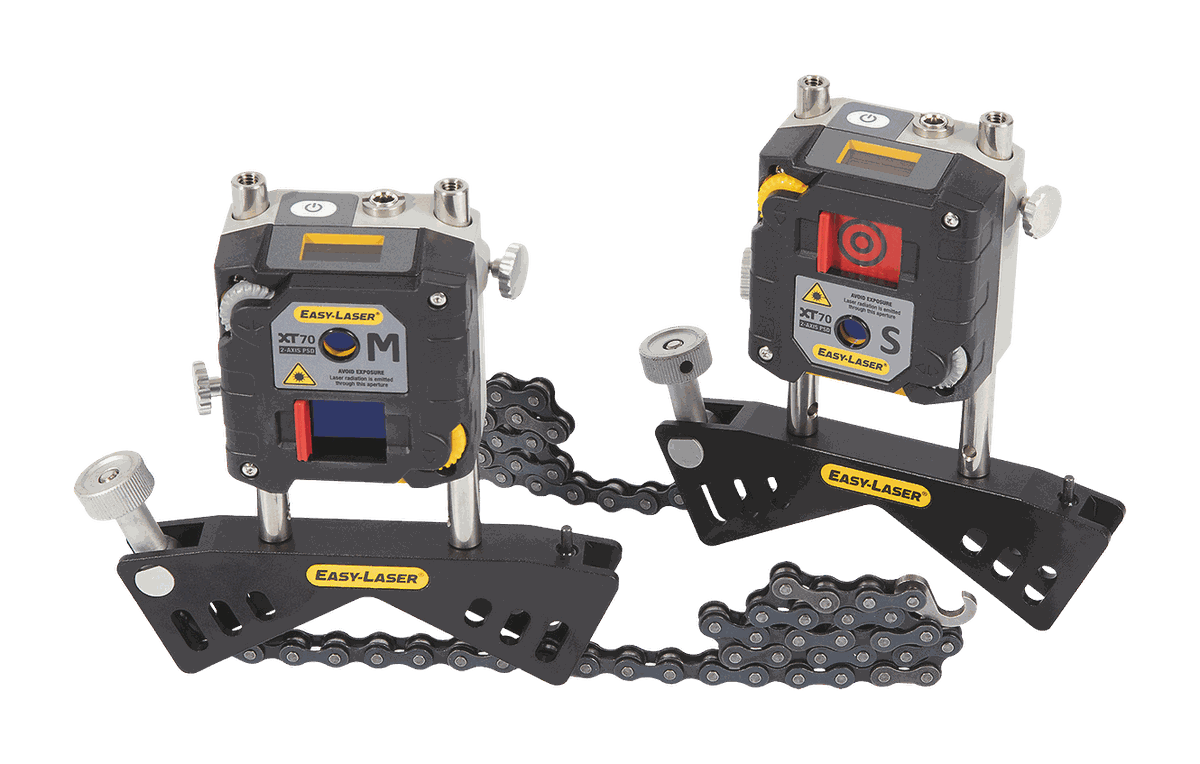

| Soportes de eje y varillas | 2 soportes con cadenas y varillas de 120 mm, 4 varillas de 75 mm y 4 de 120 mm. | |
| Bases magnéticas y offset | 2 bases magnéticas y 2 soportes offset para montajes especiales. | |
| Cadenas, cinta y llaves | 2 cadenas de extensión de 900 mm, cinta métrica de 3 m y juego de llaves hexagonales. | |
| Cargador y cables | Cargador 100–240 V, cable DC de carga y adaptador DC→USB. | |

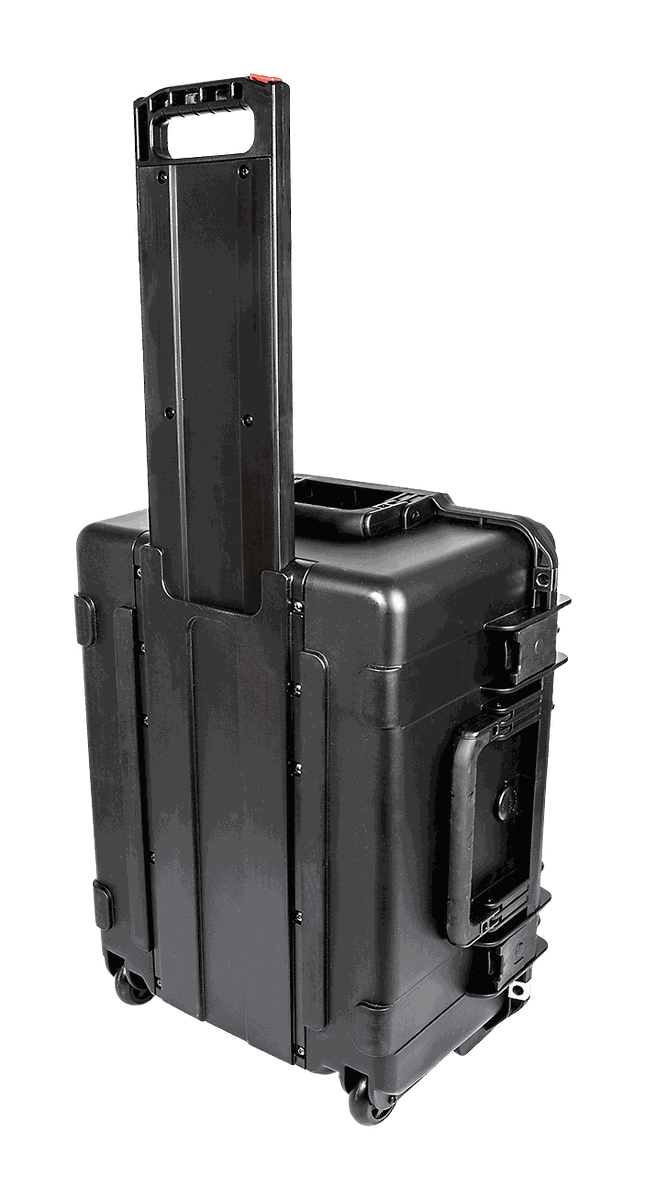

| Maletín + manuales USB | Estuche mediano con espuma, paño de limpieza para óptica, guía rápida y memoria USB con manuales. | |
Entrega estándar del XT770 Shaft. La pantalla industrial XT12 es opcional (no incluida); también se opera desde un dispositivo iOS/Android. Se agregan accesorios según la aplicación.
Dónde se aplica
La desalineación causa cerca de la mitad de las fallas en máquinas rotativas. El XT770 se aplica en:
Generación
Turbinas, generadores y bombas de alta velocidad.
Minería
Correas transportadoras, molinos y bombas de proceso.
Petroquímica
Trenes de compresores y bombas críticas.
Industria
Ventiladores, reductores y líneas de producción.
