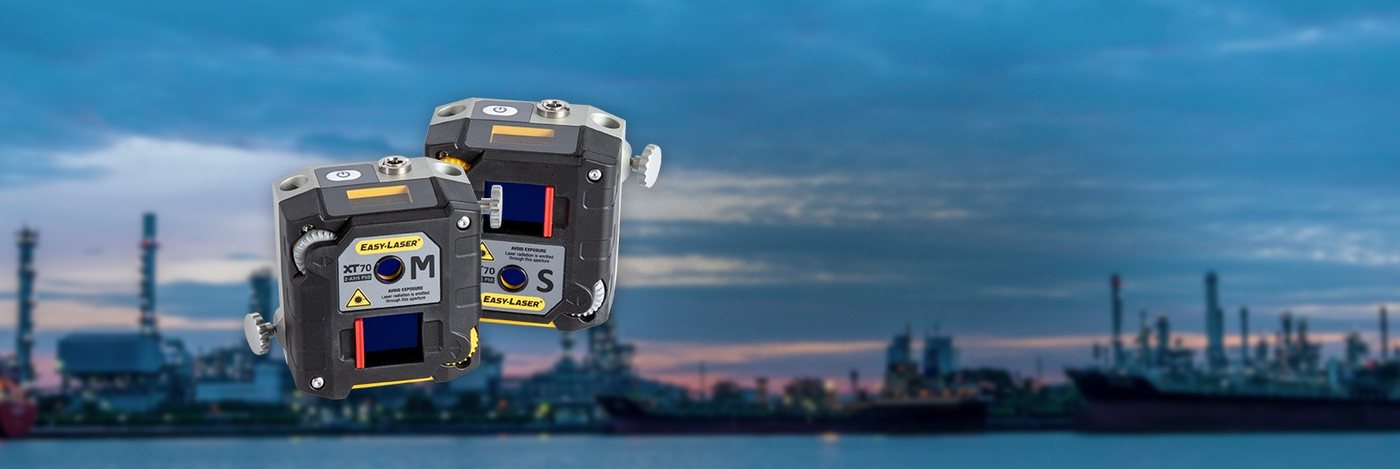

El XT770 es el sistema de alineación de ejes de la línea XT de Easy-Laser. Lo que lo separa de un alineador básico no es el láser: es que resuelve en un solo equipo las condiciones que aparecen alrededor de la alineación, pie cojo, holgura de rodamiento, alabeo de bancada, y que ofrece varios métodos de medición para casos donde el eje no se puede girar libremente.
Qué mide y con qué exactitud
| Parámetro | Valor |
|---|---|
| Exactitud de medición | ±1 µm ±1% |
| Detector | TruePSD 20 × 20 mm, 2 ejes, resolución 0,001 mm |
| Distancia entre unidades | Hasta 20 m |
| Unidades de medida | 2 inalámbricas (M y S) |
| Comunicación | Bluetooth a pantalla XT11 o tablet |
| Protección | IP66 / IP67 |
| Autonomía | 24 h de operación |
Los métodos de medición, y cuándo usar cada uno
Esta es la diferencia práctica en terreno. No todas las máquinas permiten girar el eje una vuelta completa, y cada situación tiene su método:
| Método | Giro necesario | Cuándo se usa |
|---|---|---|
| 9-12-3 | 180° | El clásico: tres posiciones fijas. Referencia cuando la máquina solo se puede detener en esas posiciones |
| EasyTurn | 40° | Cuando el eje no da una vuelta completa por espacio, acoplamiento o carga |
| Multipunto | Puntos libres | Varias tomas donde se pueda: más puntos, mejor promedio y respaldo estadístico |
| Continuo | Vuelta completa | Cuando el eje gira libre: barrido continuo |
| Ejes desacoplados | — | Cuando el acoplamiento está desarmado o se mide cada eje por separado |
Lo que resuelve además de alinear
- Pie cojo: mide cuánto sube cada pie al aflojar su perno e indica el espesor de laina a colocar.
- Holgura de rodamiento: verifica el juego antes de dar por buena la alineación.
- Alabeo y planitud de bancada: comprueba que la fundación no esté deformada.
- Trenes de máquinas: alinea tres o más equipos acoplados con una referencia común.
- Máquinas verticales y en brida: corrección por perno de brida, no bajo los pies.
La corrección se muestra en vivo: la máquina se mueve mirando la pantalla, sin recalcular ni repetir la medición.
Por qué importa el registro
El XT770 documenta el estado antes y después con los valores medidos y la tolerancia aplicada según las RPM del equipo. Ese informe es lo que convierte una intervención en un antecedente: la próxima campaña parte de un registro, no de cero, y el trabajo queda auditable.
Cuándo conviene otro modelo
El XT770 es el equipo completo de la línea. Si el alcance es solo alineación de ejes horizontales y verticales, el XT440 o el XT660 cubren ese caso con menor inversión. Si además se requieren mediciones geométricas, planitud, rectitud, centro de agujero, corresponde el XT770 Shaft+GEO. Y en atmósfera explosiva, el XT550 EX certificado para Zona 1 y Zona 21.
