El pie cojo, o pata coja, es uno de los problemas más frecuentes al alinear maquinaria rotativa, y el uso incorrecto de lainas o cuñas es una de las malas prácticas más comunes. Es causa de innumerables fallas en el montaje de maquinaria. No dejemos que pase: acá va el procedimiento del montaje correcto de lainas, para que la alineación te resulte más simple.
Verificación inicial
Por seguridad, recuerda siempre el bloqueo y etiquetado de la máquina antes de intervenirla. Inspecciona a simple vista la base, el cimiento y la placa base. Si hay óxido, escamas, pintura o suciedad, elimínalos debajo y alrededor de los pies. Después reemplaza las lainas o cuñas dañadas por otras nuevas, resistentes a la corrosión y a la deformación por aplastamiento.
Las lainas correctas, y en la cantidad correcta
No caigas en la tentación de usar lainas caseras o de baja calidad: a la larga te costarán más de lo que ganas en el corto plazo, y por lo general vas a necesitar más cuñas. Usa la menor cantidad posible. Tres lainas pre-cortadas deberían bastar siempre; en situaciones extraordinarias podrías necesitar cuatro. Usar demasiadas lainas puede provocar pie cojo.
Medición y colocación

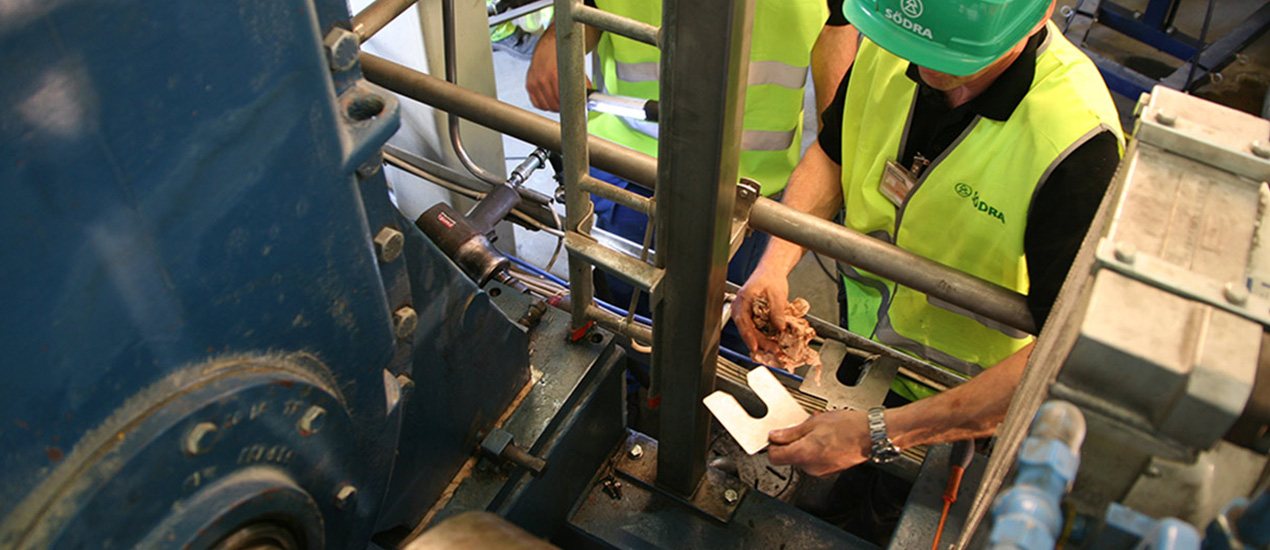

Usa un micrómetro para medir el grosor de las lainas de 1 mm o más: esos espesores son nominales y no necesariamente exactos. Inserta las lainas pre-cortadas debajo del pie de la máquina hasta que toquen el perno, y luego retíralas un poco.
Tamaño de la laina y ajuste vertical
Usa un tamaño de laina que soporte bien la zona de carga del pie. Cuando el contacto entre la parte inferior de los pies de la máquina y la superficie de la placa base o el marco es menos que perfecto, aparece el pie cojo. ¿Te has sentado alguna vez en una mesa que se tambalea? Entonces sabes de qué hablamos. En una mesa es apenas molesto; en una máquina industrial provoca daños si no lo corriges.
El sándwich de lainas
Con lainas pre-cortadas la alineación de ejes te resulta más segura y sencilla, y la máquina rinde mejor: los bordes sin rebabas y las esquinas redondeadas evitan cortes. El sándwich de lainas se forma poniendo las más delgadas entre las más gruesas. Si usaste lainas de buena calidad, tu máquina debería quedar casi alineada y lista para pasar al ajuste fino.
Qué sí y qué no, en una tabla
| Hacer | No hacer |
|---|---|
| Bloquear y etiquetar la máquina antes de intervenir | Trabajar con la máquina energizada |
| Limpiar óxido, pintura y escamas bajo y alrededor del pie | Colocar la laina sobre una superficie sucia |
| Usar lainas pre-cortadas de acero inoxidable | Cortar lainas a mano de una plancha suelta |
| Tres lainas por pie; cuatro solo en casos extraordinarios | Apilar cinco o más lainas delgadas |
| Elegir la laina que cubra toda la superficie del pie | Usar una laina más chica que el pie |
| Reemplazar las lainas dañadas o aplastadas | Reutilizar lainas ya comprimidas |
| Verificar pie cojo después de calzar y reapretar | Dar por buena la corrección sin volver a medir |
| Registrar el espesor colocado en cada pata | Dejar el dato en la memoria del técnico |
