Alineador láser para aserraderos Easy-Laser XT980
Sistema de alineación láser para maquinaria de aserradero, sierras de banda y circulares, que mide rectitud, planitud y perpendicularidad y verifica la estabilidad y nivelación de las fundaciones. El transmisor giratorio XT23 crea un plano de referencia con 20 m de radio y el detector XT7 lo sigue punto a punto con lectura en tiempo real. Configuración 2026: n.º de artículo 12-1489.
Sobre este equipo
Un plano láser de referencia con 20 m de radio y ±0,01 mm/m de planitud, sobre toda la línea de corte de una vez. El Easy-Laser XT980 alinea y verifica la geometría del aserradero, sierras de banda y circulares, para procesos estables y menos detenciones. Mide rectitud, planitud y perpendicularidad, y verifica la estabilidad y el nivel de las fundaciones.
El transmisor láser XT23 gira un punto para crear un plano virtual contra el cual medir, con dos niveles electrónicos horizontales y uno vertical, y reemplaza los métodos tradicionales de cuerda o alambre: te mueves libremente por la máquina siguiendo los ajustes en tiempo real. El detector XT7, con PSD de 2 ejes y resolución de 0,001 mm, lee la posición del haz en cada punto, y cada trabajo se documenta automáticamente en PDF y Excel desde la pantalla XT12 o un dispositivo iOS/Android. Desde 2026 el sistema incluye control remoto para registrar cada punto sin tocar la tablet.
La plataforma, no solo el equipo
El equipo mide; la plataforma decide cómo se trabaja con él en planta.
Multiplataforma
La app XT Alignment corre en tu teléfono o tablet iOS y Android, y también en las pantallas industriales XT. La misma medición, en la pantalla que elijas.
Sin amarres de hardware
El sistema se compra con o sin la pantalla XT12. Si tu equipo ya trabaja con tablets, no pagas por una pantalla que no necesitas.
Todos los programas, en una app gratuita
Los programas de medición vienen completos en una sola app sin costo. Lo que puedes medir lo define el equipo que tienes, no una licencia.
En español
Interfaz en español entre catorce idiomas disponibles: el operador en planta trabaja en su idioma, sin traducir menús.
Ficha del equipo
| N.º de artículo | 12-1489 (reemplaza al 12-1335) |
|---|---|
| Aplicación | Aserraderos: sierras de banda y circulares |
| Mediciones | Rectitud, planitud, perpendicularidad, nivel |
| Transmisor | XT23 · cabezal giratorio → plano virtual · 20 m de radio |
| Planitud del plano | ± 0,01 mm/m |
| Niveles del transmisor | 2 horizontales y 1 vertical · ±0,02 mm/m ±1 % |
| Detector | XT7 · PSD 2 ejes 20 × 20 mm · inclinómetro 0,1° |
| Resolución | 0,001 mm |
| Comunicación | Inalámbrica BT · transmisor hasta 40 m |
| Láser | Clase 2 · < 1 mW · 630–680 nm |
| Autonomía | Hasta 16 h (transmisor y detector) |
| Protección | IP66 / IP67 (detector) · uso industrial (transmisor) |
Valores referenciales. Las especificaciones exactas dependen del modelo cotizado.
Descargas
Qué mide el XT980
Plano láser de referencia
El transmisor XT23 gira un punto para crear un plano virtual: sin cuerdas ni alambres.
Rectitud y planitud
Alineación de sierras, guías y superficies con lectura en tiempo real.
Perpendicularidad
Verificación de la escuadría entre elementos de la línea de corte con la mesa índice de 90°.
Fundaciones y nivel
Chequeo de estabilidad y nivelación de las fundaciones de la máquina.
Ajuste en tiempo real
Feedback inmediato mientras se mueve la máquina a tolerancia.
Reportes PDF/Excel
Documentación automática de cada trabajo de alineación.
Guía en pantalla, paso a paso
- Plano virtual. El punto giratorio del XT23 crea un plano de referencia: sin cuerdas ni alambres.
- Ajuste en vivo. Te mueves por la máquina siguiendo los valores en tiempo real.
- Multiplataforma. Pantalla industrial XT12 o dispositivo iOS/Android.
- Documentación. Reporte PDF/Excel al terminar cada trabajo.
Aplicaciones de este equipo
Cada aplicación explica el problema, la metodología en terreno y el resultado que se entrega.

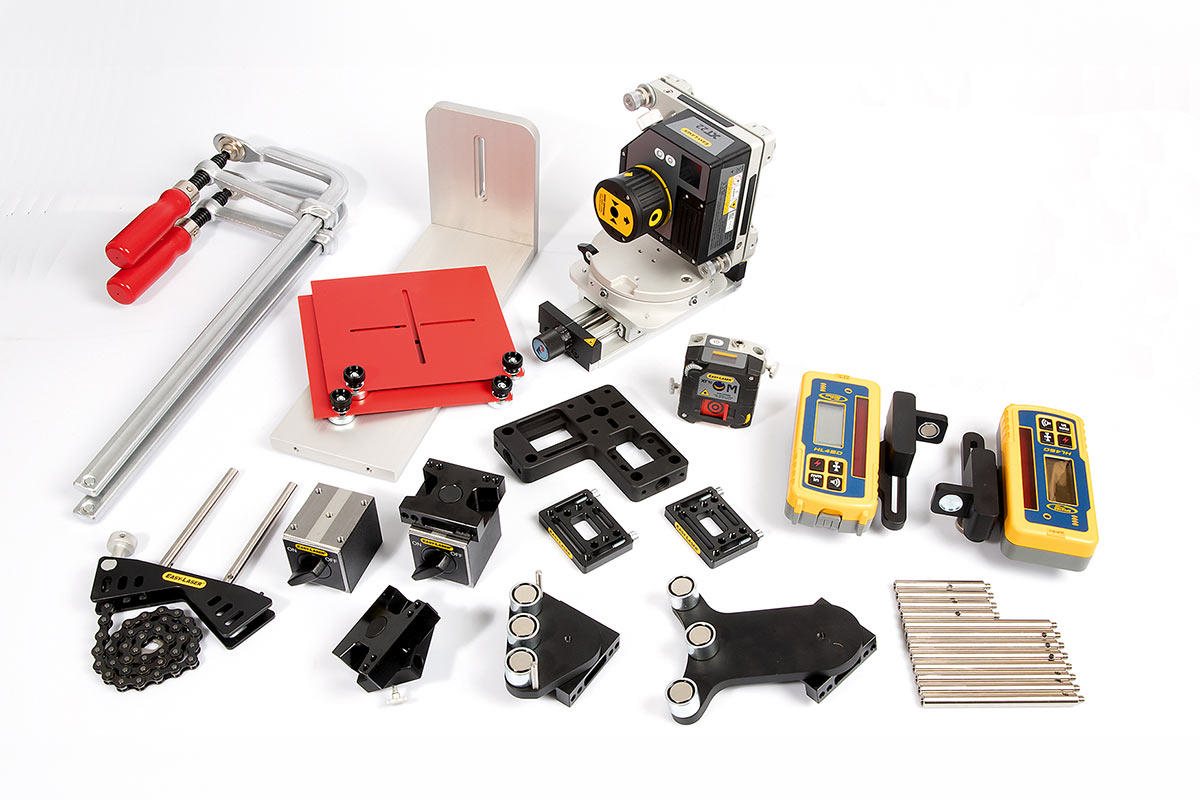

Qué incluye el equipo
| Componente | Detalle | |
|---|---|---|
 | Transmisor láser XT23 | Cabezal giratorio, plano de 20 m de radio, planitud ±0,01 mm/m, niveles electrónicos 2H + 1V, hasta 16 h. |
 | Detector XT7 | PSD de 2 ejes de 20 × 20 mm, resolución 0,001 mm, IP66/67, hasta 16 h. |
| Control remoto | Registra cada punto sin tocar la tablet. Easy-Laser aún no publica su foto. | |
 | Multisoporte para transmisor | Monta el transmisor sobre trípode, bases magnéticas o barras. |
 | Soportes de eje y offset | 1 soporte de eje con cadena, 2 soportes offset y 1 soporte giratorio de detector para varillas. |
 | Soportes magnéticos corto y largo | Con cabezal giratorio, para fijar el detector a la máquina. |
 | Bases magnéticas | 1 base con cabezal giratorio y 1 base magnética. |
 | Varillas | 4 de 75 mm y 8 de 120 mm. |
| Objetivos | 2 objetivos electrónicos con sus soportes y 2 objetivos grandes. | |
| Mesa índice 90° y escuadra | Para la perpendicularidad de la línea de corte; escuadra 12-1087. | |

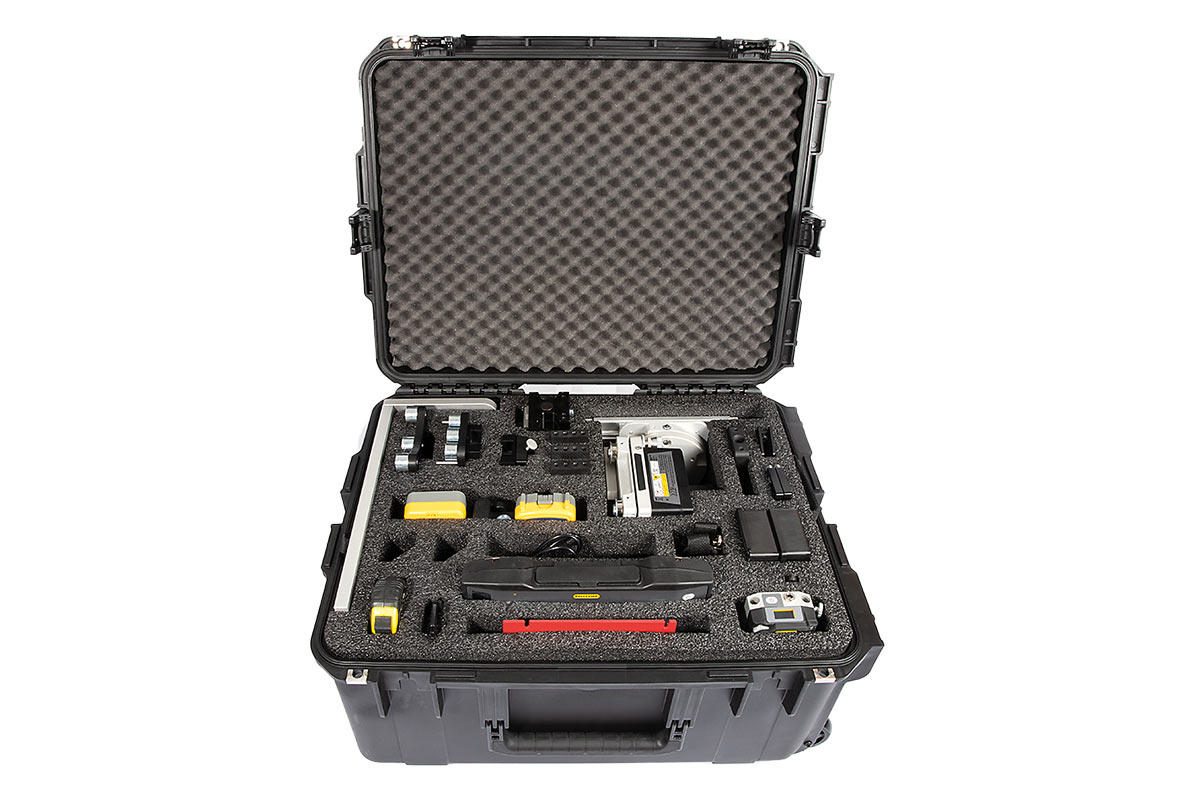

 | Maletín con ruedas | Interior actualizado para el transmisor XT23, más alto que el XT22. |
Configuración 2026, n.º de artículo 12-1489. La pantalla XT12 es opcional (no incluida); también se opera desde un dispositivo iOS/Android con la app XT. Si tienes una cotización con la configuración anterior (12-1335, con XT22 y XT70), avísanos y la actualizamos.
Dónde se aplica
Pensado para la industria forestal y del aserrío:

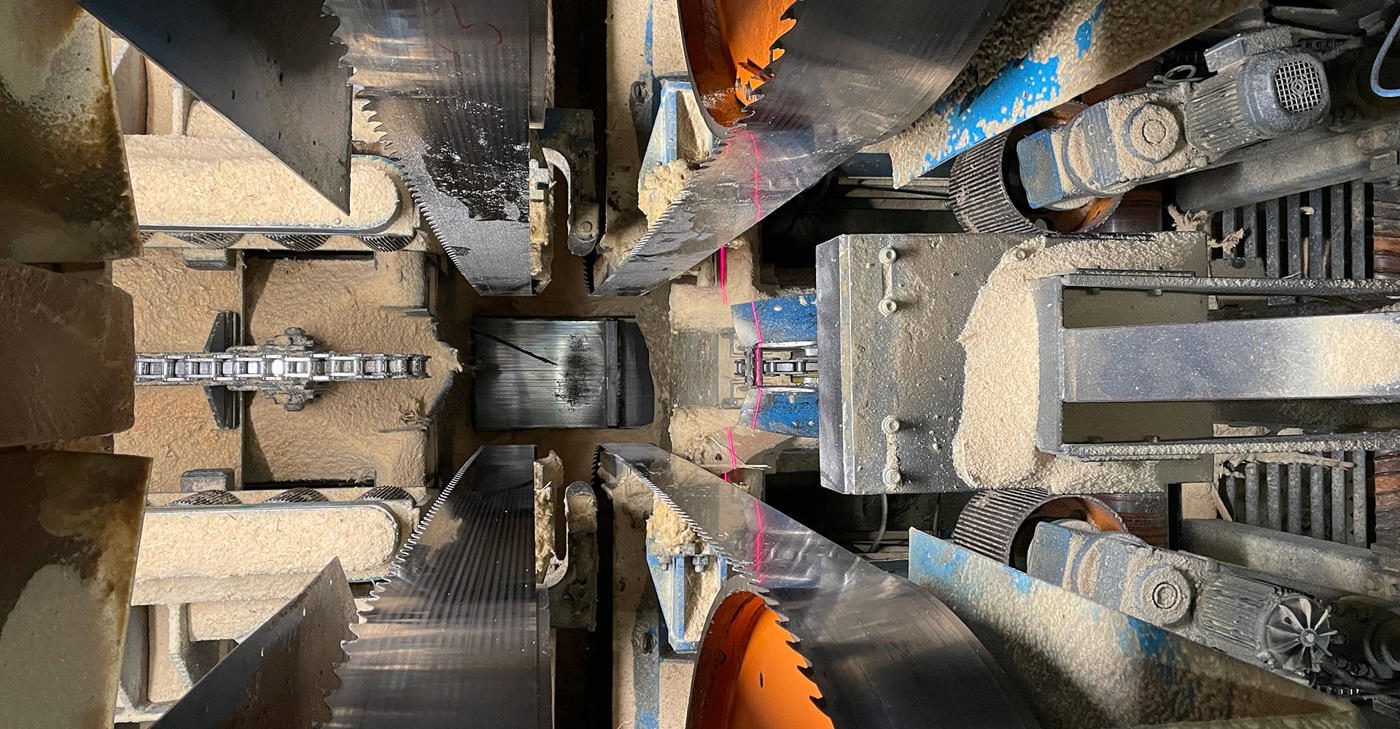

Aserraderos
Sierras de banda y circulares, guías y rodillos.
Líneas de proceso
Transportadores y mesas de la línea de corte.
Mantenimiento
Verificación periódica de la geometría de máquina.
Fundaciones
Estabilidad y nivel de bancadas.
