Easy-Laser Wind — Alineación de aerogeneradores
Sistemas de alineación láser específicos para aerogeneradores: alinean el generador y la caja multiplicadora con el acoplamiento retirado y el rotor bloqueado, para medir con seguridad sin girar el eje. Basados en el XT660 Shaft.
Sobre este equipo
Alinea el generador contra la multiplicadora con exactitud de ±1 µm y el rotor bloqueado: no hay que girar el eje a 80 m de altura. La línea Wind adapta el XT660 al aerogenerador, acoplamiento desmontado y medición con el programa EasyTurn, con soportes específicos por fabricante.

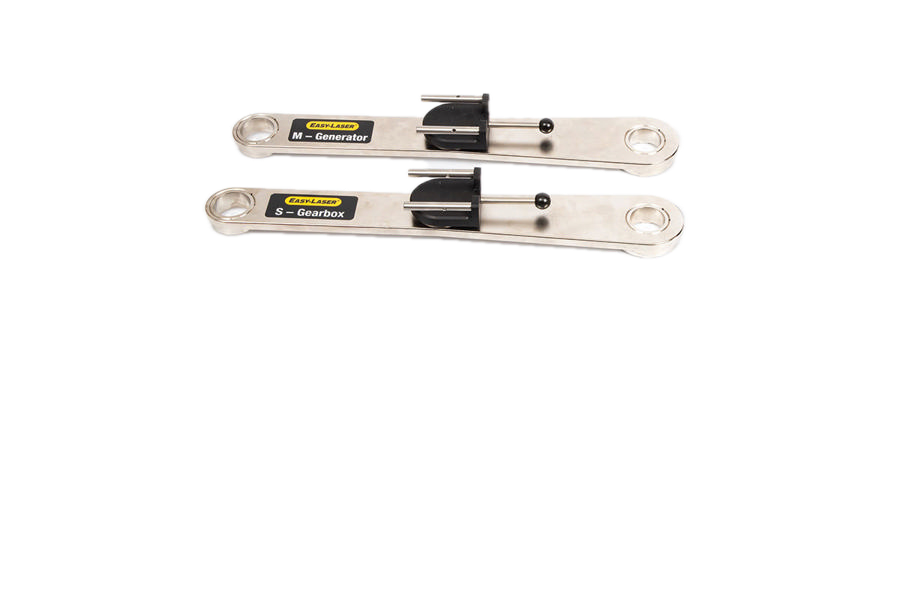

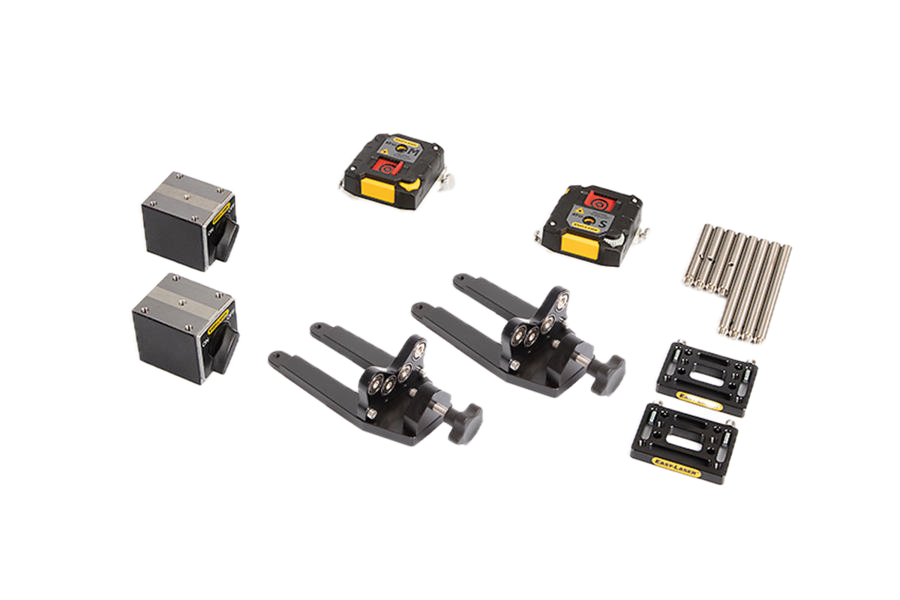

Los kits incluyen soportes específicos por fabricante: WMB compatible con múltiples marcas y modelos, SG1 para turbinas Siemens Gamesa, y kits Vestas (instalación, servicio y upgrade) compatibles con unidades de las series E y XT. Ideal para instalación y mantenimiento en terreno.
La plataforma, no solo el equipo
El equipo mide; la plataforma decide cómo se trabaja con él en planta.
Multiplataforma
La app XT Alignment corre en tu teléfono o tablet iOS y Android, y también en las pantallas industriales XT. La misma medición, en la pantalla que elijas.
Sin amarres de hardware
El sistema se compra con o sin la pantalla XT12. Si tu equipo ya trabaja con tablets, no pagas por una pantalla que no necesitas.
Todos los programas, en una app gratuita
Los programas de medición vienen completos en una sola app sin costo. Lo que puedes medir lo define el equipo que tienes, no una licencia.
En español
Interfaz en español entre catorce idiomas disponibles: el operador en planta trabaja en su idioma, sin traducir menús.
Métodos de medición
El eje se puede girar de distintas formas según lo que permita la máquina. Este equipo admite los siguientes 5 modos de medición.
Horizontal 9-12-3
El método clásico: se mide en tres posiciones fijas del eje: 9, 12 y 3 en punto. Es el procedimiento de referencia y el que se usa cuando la máquina solo se puede detener en esas posiciones.
Giro de 180°
EasyTurn
Tres tomas en cualquier parte de un arco de apenas 40°. Resuelve las máquinas que no se pueden girar una vuelta completa por espacio, por el acoplamiento o por la carga.
Giro de 40°
Multipoint
Varias tomas en las posiciones que elijas a lo largo del giro. Mientras más puntos, mejor el promedio: sirve cuando el eje se puede dejar donde se quiera y se busca más respaldo estadístico.
Puntos libres
Barrido continuo
Se aprieta grabar y se gira el eje sin detenerse: el sistema registra cientos de lecturas a lo largo del barrido y descarta el ruido. Es el modo más rápido y el más estable en ejes que giran libres.
Giro continuo
Barrido desacoplado
Con el acoplamiento desconectado, cada eje se gira por su cuenta y el sistema compensa la diferencia. Es la salida cuando los dos ejes no pueden girar juntos o cuando el acoplamiento está fuera.
Ejes por separadoFicha del equipo
| Aplicación | Alineación generador–multiplicadora en aerogeneradores |
|---|---|
| Sistema base | XT660 Shaft (unidades XT60-M / XT60-S) |
| Detector | TruePSD 1 eje, 20×20 mm |
| Precisión / resolución | ±1 µm ±1% · 0,001 mm |
| Método de medición | Rotor bloqueado · EasyTurn |
| Soportes WMB | Compatibles con múltiples marcas y modelos |
| Soportes SG1 | Turbinas Siemens Gamesa |
| Kits Vestas | Instalación, servicio y upgrade (series E y XT) |
| Comunicación | Bluetooth · pantalla XT12 / iOS / Android |
| Protección | IP66 / IP67 |
Valores referenciales. Las especificaciones exactas dependen del modelo cotizado.
Descargas
Cómo alinea un aerogenerador
Con el acoplamiento retirado
Alinea generador y caja multiplicadora con el acoplamiento desmontado, tal como exige la góndola.
Rotor bloqueado, sin girar el eje
Medición segura sin rotar el eje: clave para el trabajo en altura dentro de la turbina.
Programa EasyTurn
Calcula la alineación desde cualquier posición del eje; incluido como estándar en todo sistema Easy-Laser.
Soportes WMB multi-marca
Brackets que calzan en las interfaces de brida de la caja/generador de múltiples marcas y modelos de turbina.
Kits Vestas y Siemens Gamesa
Kits dedicados: instalación, servicio y upgrade Vestas, y soportes Siemens Gamesa (series E y XT).
Listo para servicio en terreno
Pensado para empresas de servicio: instalación inicial y mantenimiento continuo del parque eólico.
Guía en pantalla, paso a paso
- Guía paso a paso. Asistente en pantalla que dirige el montaje, la toma de puntos y el movimiento de la máquina.
- Vista de valores en vivo. Corrección horizontal y vertical de ambos pares de pies mostrada simultáneamente en tiempo real.
- Táctil robusta. Display de alta luminosidad legible bajo sol directo, operable con guantes.
- Sin cables. Unidades M y S enlazadas por Bluetooth a la pantalla o a una tablet.
Aplicaciones de este equipo
Cada aplicación explica el problema, la metodología en terreno y el resultado que se entrega.
Qué incluye el equipo
| Componente | Detalle | |
|---|---|---|
| Sistema base XT660 Shaft | Dos unidades de medida XT60-M/S, soportes de eje, cadenas, varillas, cargador y maletín (entrega estándar del XT660). | |
| Kit de soportes WMB | Brackets que calzan en las interfaces de brida de múltiples marcas y modelos de turbina. | |
| Kit SG1 · Siemens Gamesa | Soportes para medir en turbinas Siemens Gamesa (series E y XT), con el acoplamiento retirado. | |
| Kits Vestas | Kit de instalación general, kit de servicio para turbinas menores y kit de upgrade. | |
| Programa EasyTurn | Incluido como estándar en el sistema Easy-Laser para medir sin girar el eje. | |
| Manuales y documentación | Guía rápida y memoria USB con los manuales del sistema. | |
El contenido exacto de cada kit para aerogeneradores (WMB, SG1 Siemens Gamesa o Vestas) se define según el modelo de turbina; los soportes se cotizan por separado del sistema base XT660. Consúltanos para armar el kit de tu parque.
Dónde se aplica
Pensado para el ciclo de vida del parque eólico:
Instalación
Alineación inicial del tren de accionamiento en góndola.
Mantenimiento
Verificación y corrección tras cambio de componentes.
Servicio en terreno
Intervenciones a altura con soportes por marca.
Multi-marca
Vestas, Siemens Gamesa y otras con el kit WMB.
