Easy-Laser XT550 Shaft EX — Alineación en zonas ATEX
Sistema de alineación de ejes intrínsecamente seguro para atmósferas potencialmente explosivas (Zona 1/21). Tecnología de láser de punto, documentación automática y compatibilidad con la pantalla Ex ecom Tab-Ex o dispositivos en zona segura.
Sobre este equipo
Certificado ATEX/IECEx para Zona 1 (gas) y Zona 21 (polvo): entra a la zona clasificada sin permiso de trabajo en caliente y mide hasta 20 m con exactitud de ±1 µm. El XT550 Shaft EX es intrínsecamente seguro. Ideal para plataformas offshore, petróleo y gas, procesos químicos y mantenimiento de aerogeneradores.
Resuelve máquinas horizontales, verticales y en cadena con los cinco métodos de medición Easy-Laser (9-12-3, EasyTurn, barrido continuo, multipunto y desacoplado). Se opera desde la pantalla Ex ecom Tab-Ex o, en zona segura, desde un dispositivo iOS/Android por Bluetooth. Batería de hasta 20 h e IP66/67.
La plataforma, no solo el equipo
El equipo mide; la plataforma decide cómo se trabaja con él en planta.
Multiplataforma
La app XT Alignment corre en tu teléfono o tablet iOS y Android, y también en las pantallas industriales XT. La misma medición, en la pantalla que elijas.
Sin amarres de hardware
El sistema se compra con o sin la pantalla XT12. Si tu equipo ya trabaja con tablets, no pagas por una pantalla que no necesitas.
Todos los programas, en una app gratuita
Los programas de medición vienen completos en una sola app sin costo. Lo que puedes medir lo define el equipo que tienes, no una licencia.
En español
Interfaz en español entre catorce idiomas disponibles: el operador en planta trabaja en su idioma, sin traducir menús.
Métodos de medición
El eje se puede girar de distintas formas según lo que permita la máquina. Este equipo admite los siguientes 5 modos de medición.
Horizontal 9-12-3
El método clásico: se mide en tres posiciones fijas del eje: 9, 12 y 3 en punto. Es el procedimiento de referencia y el que se usa cuando la máquina solo se puede detener en esas posiciones.
Giro de 180°
EasyTurn
Tres tomas en cualquier parte de un arco de apenas 40°. Resuelve las máquinas que no se pueden girar una vuelta completa por espacio, por el acoplamiento o por la carga.
Giro de 40°
Multipoint
Varias tomas en las posiciones que elijas a lo largo del giro. Mientras más puntos, mejor el promedio: sirve cuando el eje se puede dejar donde se quiera y se busca más respaldo estadístico.
Puntos libres
Barrido continuo
Se aprieta grabar y se gira el eje sin detenerse: el sistema registra cientos de lecturas a lo largo del barrido y descarta el ruido. Es el modo más rápido y el más estable en ejes que giran libres.
Giro continuo
Barrido desacoplado
Con el acoplamiento desconectado, cada eje se gira por su cuenta y el sistema compensa la diferencia. Es la salida cuando los dos ejes no pueden girar juntos o cuando el acoplamiento está fuera.
Ejes por separadoFicha del equipo
| Certificación Ex (gas) | II 2 G Ex ib op is IIC T4 Gb |
|---|---|
| Certificación Ex (polvo) | II 2 D Ex ib op is IIIC T135 °C Db |
| Unidades de medida | 2 unidades XT50-M / XT50-S |
| Detector | TruePSD 1 eje, 20×20 mm |
| Precisión / resolución | ±1 µm ±1% · 0,001 mm |
| Pantalla | OLED 128×64 · Bluetooth |
| Distancia de medición | Hasta 20 m |
| Protección | IP66 / IP67 |
| Autonomía | Batería Li-Ion, hasta 20 h |
| Temperatura de operación | −10 °C a +50 °C |
Valores referenciales. Las especificaciones exactas dependen del modelo cotizado.
Descargas
Qué mide el XT550 Shaft EX
Intrínsecamente seguro (ATEX)
Certificado para medir en atmósferas explosivas de gas (Zona 1) y polvo (Zona 21), sin permisos de trabajo en caliente.
Ejes horizontales
Alineación de acoplamientos de máquinas horizontales con corrección en vivo de los pies.
Verticales y bridados
Alineación de máquinas verticales y montadas en brida con guía en pantalla.
Tren de máquinas
Trenes de máquinas acopladas, con tantas máquinas como se necesite.
Cardánicos y pie flojo
Ejes cardánicos/offset (con kit cardánico) y verificación de pie flojo antes de alinear.
Torsión (twist)
Medición de planitud y torsión de fundaciones y bancadas de máquina.
Guía en pantalla, paso a paso
- Guía paso a paso. Asistente en pantalla que dirige el montaje, la toma de puntos y el movimiento de la máquina.
- Vista de valores en vivo. Corrección horizontal y vertical de ambos pares de pies mostrada simultáneamente en tiempo real.
- Táctil robusta. Display de alta luminosidad legible bajo sol directo, operable con guantes.
- Sin cables. Unidades M y S enlazadas por Bluetooth a la pantalla o a una tablet.
Aplicaciones de este equipo
Cada aplicación explica el problema, la metodología en terreno y el resultado que se entrega.

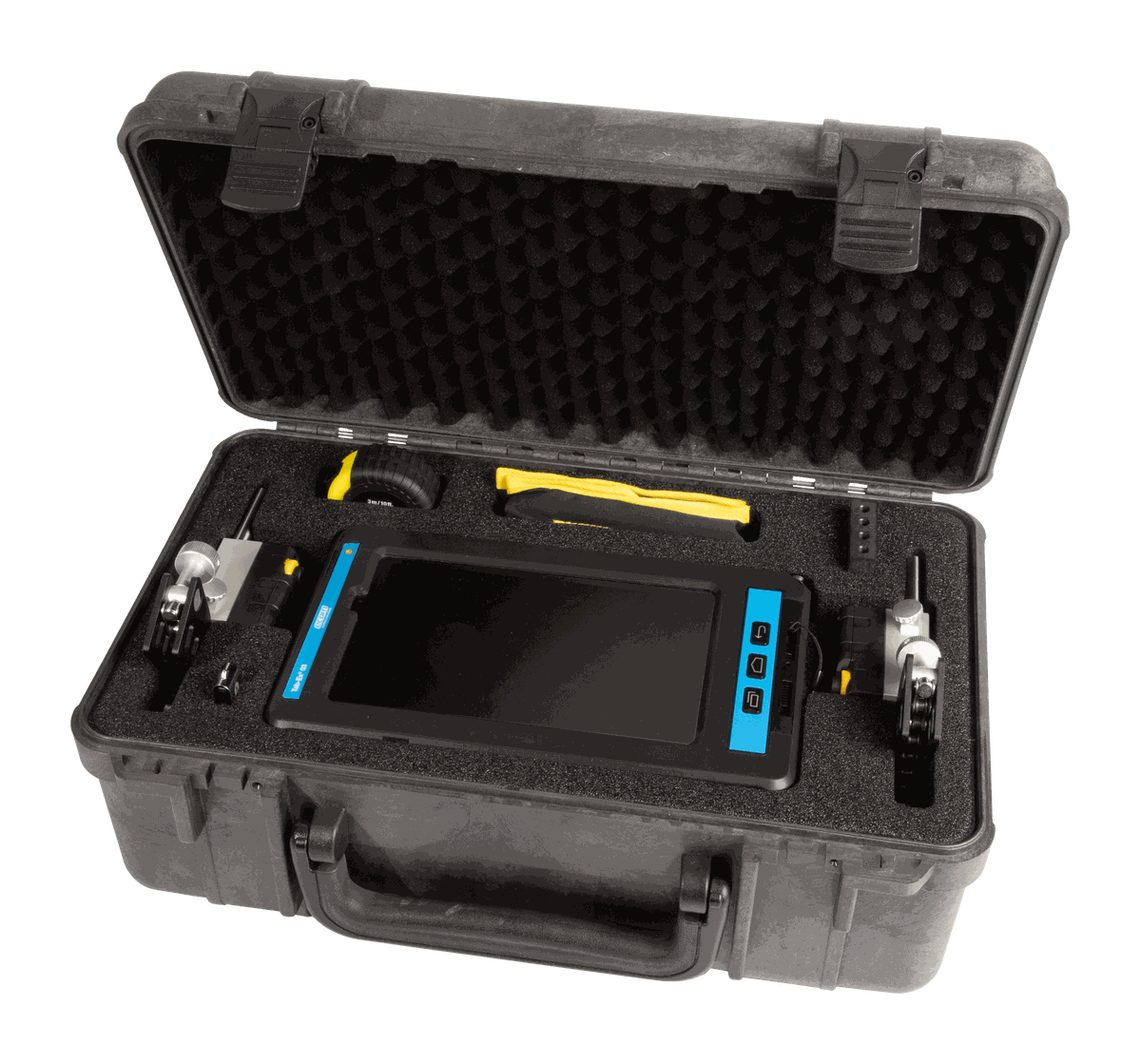

Qué incluye el equipo
| Componente | Detalle | |
|---|---|---|

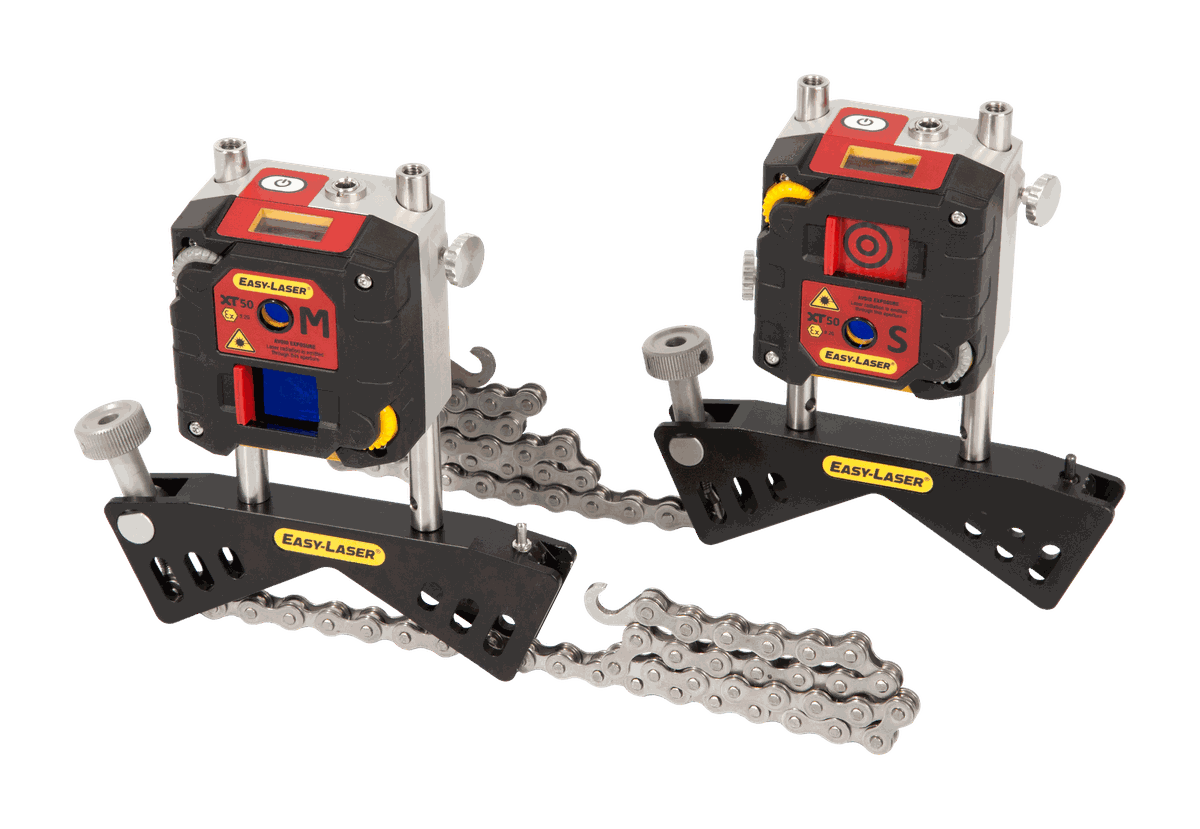

| Unidades XT50-M y XT50-S | Dos unidades de medida intrínsecamente seguras (316 g c/u). | |
| Soportes de eje y varillas | 2 soportes con cadenas y varillas + 4 varillas de 60 mm y 2 de 120 mm. | |
| Cadenas, cinta y herramienta | 2 cadenas de extensión de 900 mm, cinta métrica de 3 m y herramienta para varillas. | |
| Cargador y cable DC | Cargador 100–240 V y cable DC de carga. | |

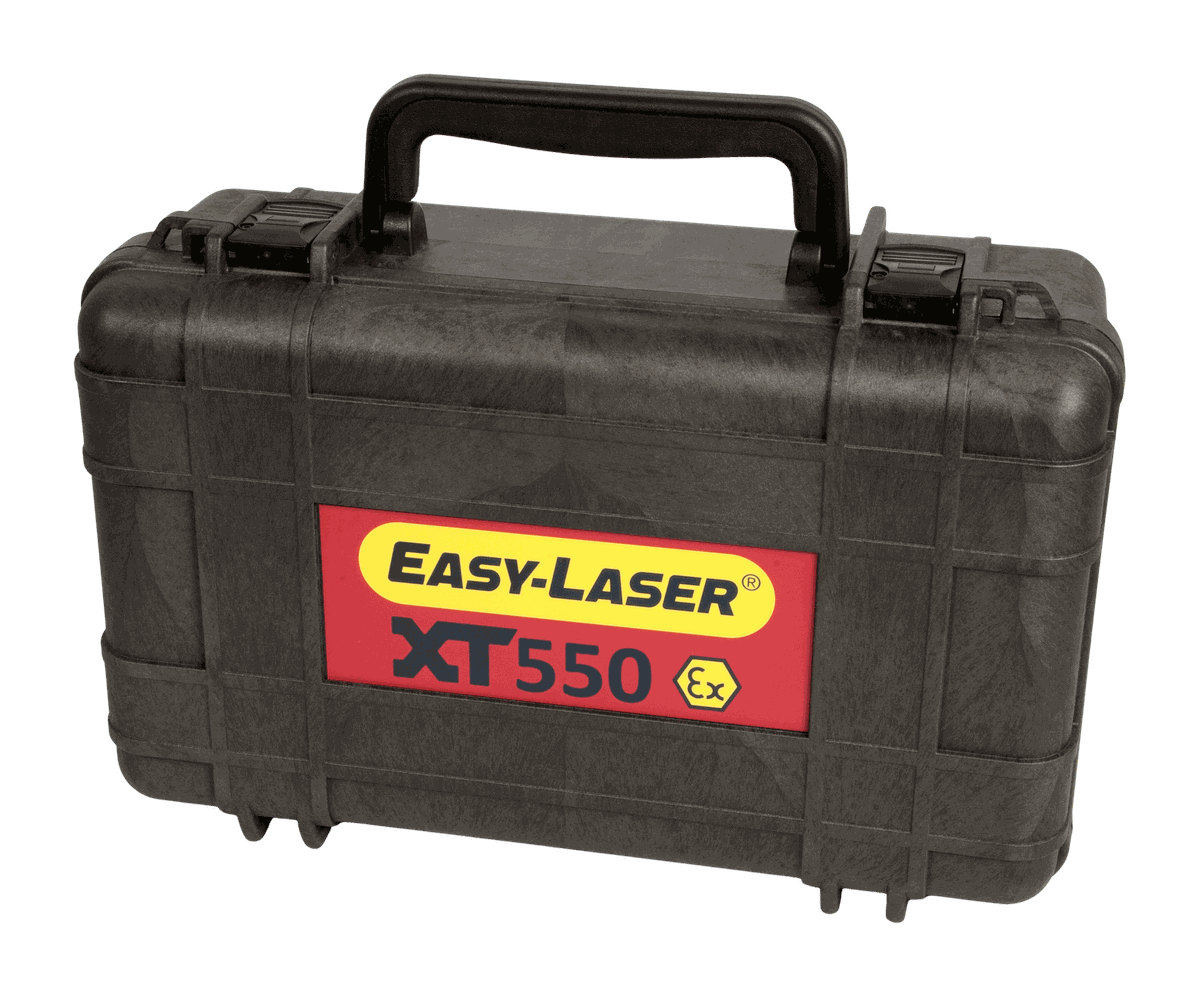

| Maletín Ex/ATEX | Estuche conforme para zona clasificada, con paño de limpieza y guía rápida. | |
| Manuales en USB | Memoria USB con los manuales completos. | |
Entrega estándar del XT550 Shaft EX. La pantalla Ex ecom Tab-Ex® es opcional (no incluida); en zona segura también se opera desde un dispositivo iOS/Android. El kit de soporte cardánico se agrega aparte.
Dónde se aplica
Diseñado para las industrias donde la seguridad en atmósferas explosivas es obligatoria:
Petróleo y gas
Trenes de compresores y bombas en zonas clasificadas.
Offshore / energía
Plataformas y plantas de proceso con riesgo de explosión.
Química
Procesos con polvos o gases inflamables.
Eólica
Mantenimiento de aerogeneradores.
