Easy-Laser XT440 Shaft — Alineación de ejes esencial
Sistema láser de alineación de ejes costo-eficiente para el mantenimiento habitual. Tecnología de láser de línea con detectores TruePSD de 30 mm para alinear máquinas horizontales y verticales de forma rápida y confiable, con reportes automáticos.
Sobre este equipo
Exactitud de ±5 µm y 24 h de autonomía en el equipo más simple de la línea: si hoy alineas con reloj comparador, este es el salto. El XT440 es la puerta de entrada a la alineación láser Easy-Laser, pensado para el trabajo de todos los días. Usa láser de línea y detectores TruePSD de 30 mm con los métodos 9-12-3 y EasyTurn para alinear máquinas horizontales y verticales.
Se opera desde un dispositivo iOS/Android o la pantalla industrial XT12 por Bluetooth, con generación automática de informes en PDF/Excel. Batería de hasta 24 h y construcción IP66/67 a prueba de polvo, agua y golpes.
La plataforma, no solo el equipo
El equipo mide; la plataforma decide cómo se trabaja con él en planta.
Multiplataforma
La app XT Alignment corre en tu teléfono o tablet iOS y Android, y también en las pantallas industriales XT. La misma medición, en la pantalla que elijas.
Sin amarres de hardware
El sistema se compra con o sin la pantalla XT12. Si tu equipo ya trabaja con tablets, no pagas por una pantalla que no necesitas.
Todos los programas, en una app gratuita
Los programas de medición vienen completos en una sola app sin costo. Lo que puedes medir lo define el equipo que tienes, no una licencia.
En español
Interfaz en español entre catorce idiomas disponibles: el operador en planta trabaja en su idioma, sin traducir menús.
Métodos de medición
El eje se puede girar de distintas formas según lo que permita la máquina. Este equipo admite los siguientes 2 modos de medición.
Horizontal 9-12-3
El método clásico: se mide en tres posiciones fijas del eje: 9, 12 y 3 en punto. Es el procedimiento de referencia y el que se usa cuando la máquina solo se puede detener en esas posiciones.
Giro de 180°
EasyTurn
Tres tomas en cualquier parte de un arco de apenas 40°. Resuelve las máquinas que no se pueden girar una vuelta completa por espacio, por el acoplamiento o por la carga.
Giro de 40°Ficha del equipo
| Tipo de medición | Alineación de acoplamiento de ejes |
|---|---|
| Unidades de medida | 2 unidades XT40-M / XT40-S |
| Detector | TruePSD 30 mm |
| Fuente láser | Diodo láser de línea, clase 2, 630–680 nm |
| Precisión / resolución | ±5 µm ±1% · 0,001 mm |
| Comunicación | Bluetooth · pantalla XT12 / iOS / Android |
| Protección | IP66 / IP67 |
| Autonomía | Batería Li-Ion, hasta 24 h |
| Temperatura de operación | −10 °C a +50 °C |
Valores referenciales. Las especificaciones exactas dependen del modelo cotizado.
Descargas
Qué mide el XT440 Shaft
Ejes horizontales
Alineación de acoplamientos de máquinas horizontales con datos "As found / As left" y corrección en vivo de los pies.
Verticales y bridados
Alineación de máquinas verticales y montadas en brida con guía en pantalla paso a paso.
Pie flojo (soft foot)
Identifica qué pie de la máquina requiere ajuste para que apoye de forma pareja.
Programa de valores
Mediciones puntuales con precisión láser, como un comparador de reloj digital, con documentación.
Métodos 9-12-3 y EasyTurn
Método clásico de tres puntos y EasyTurn para girar el eje a cualquier posición (mín. 20°).
Documentación automática
Informe de alineación antes/después generado automáticamente en PDF y Excel.
Guía en pantalla, paso a paso
- Guía paso a paso. Asistente en pantalla que dirige el montaje, la toma de puntos y el movimiento de la máquina.
- Vista de valores en vivo. Corrección horizontal y vertical de ambos pares de pies mostrada simultáneamente en tiempo real.
- Táctil robusta. Display de alta luminosidad legible bajo sol directo, operable con guantes.
- Sin cables. Unidades M y S enlazadas por Bluetooth a la pantalla o a una tablet.
Aplicaciones de este equipo
Cada aplicación explica el problema, la metodología en terreno y el resultado que se entrega.
Qué incluye el equipo
| Componente | Detalle | |
|---|---|---|

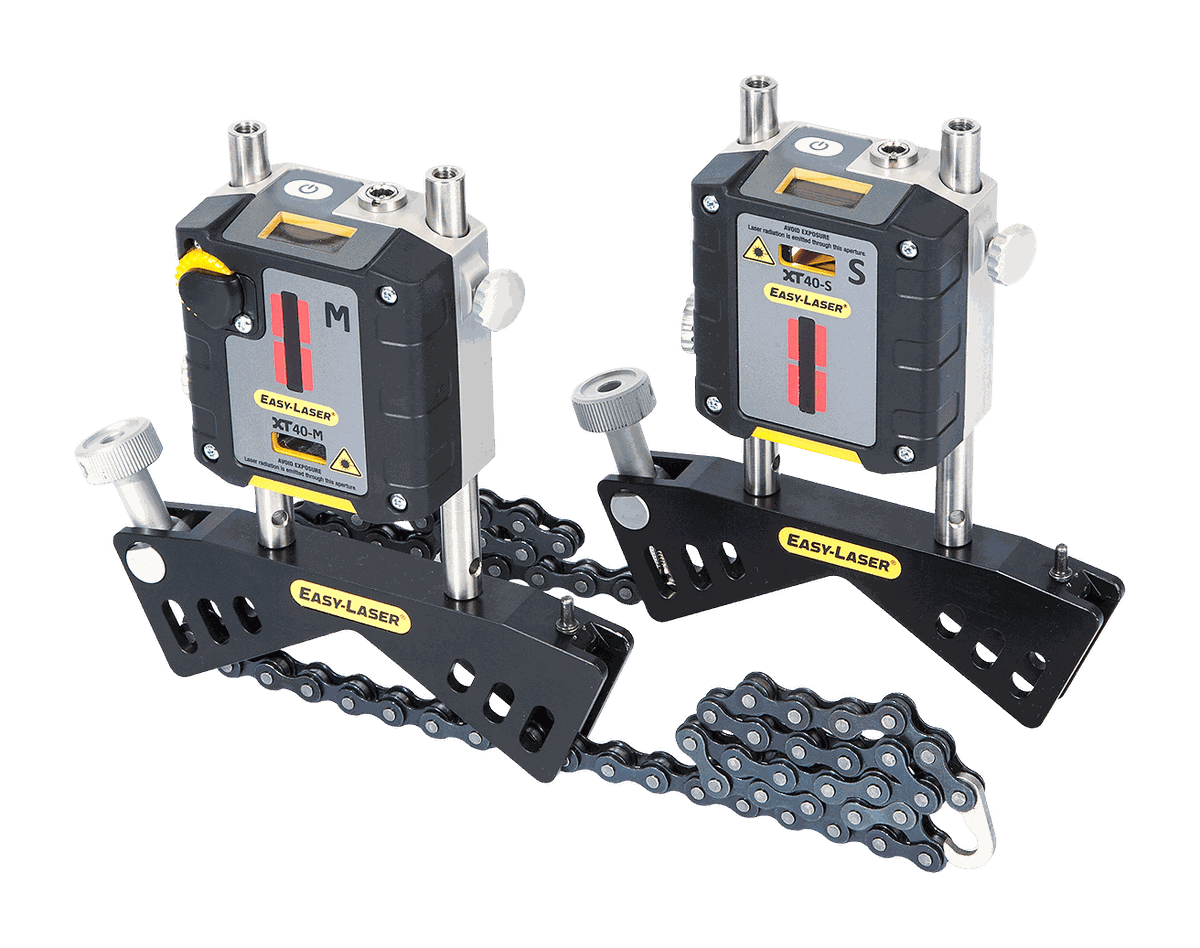

| Unidades XT40-M y XT40-S | Dos unidades de medida láser/detector inalámbricas. | |
| Soportes de eje y varillas | 2 soportes con cadenas y varillas de 120 mm + 4 varillas de 75 mm. | |
| Cinta y llaves | Cinta métrica de 3 m y juego de llaves hexagonales. | |
| Cargador y cables | Cargador 100–240 V, cable DC de carga y adaptador DC→USB. | |

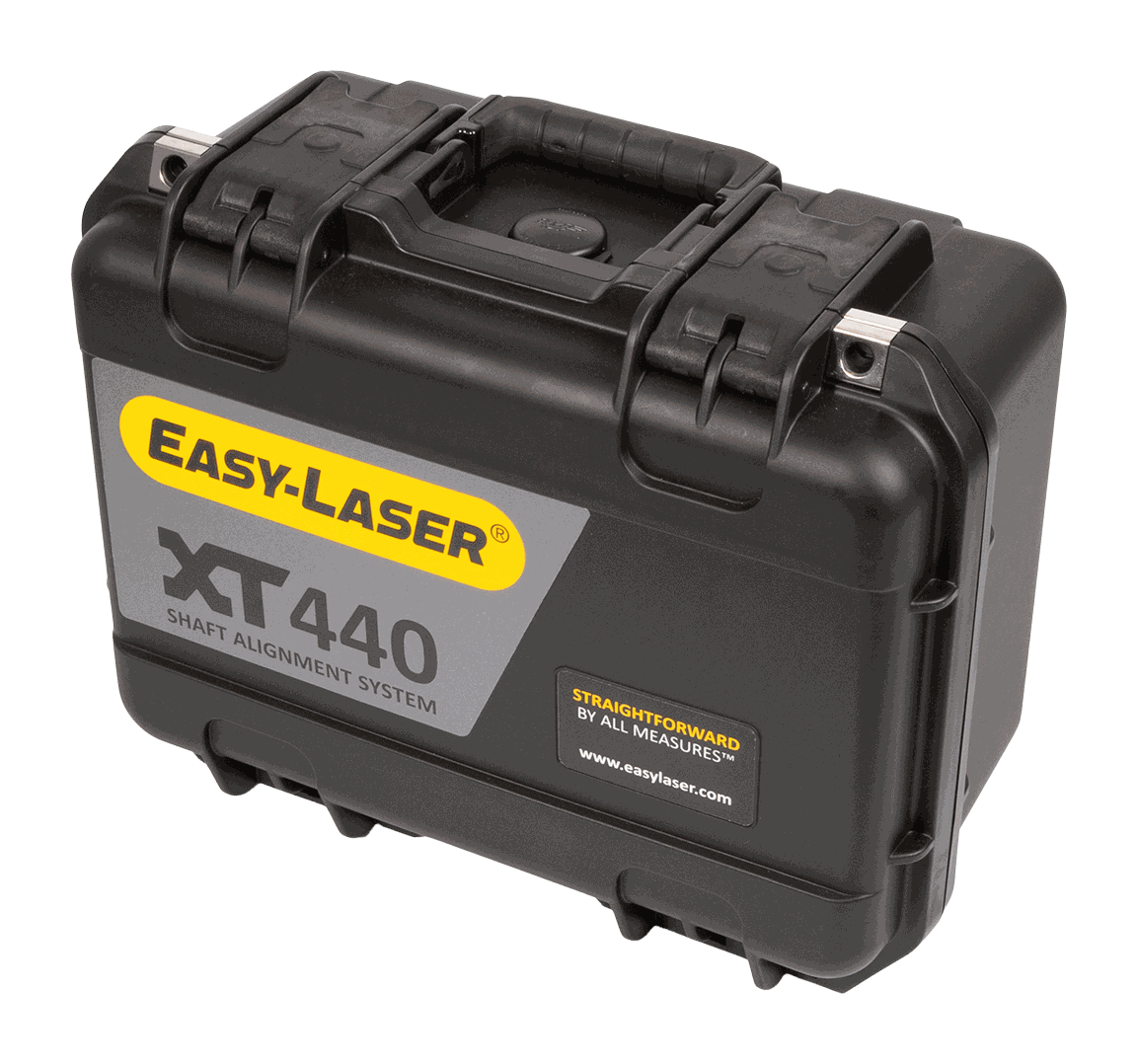

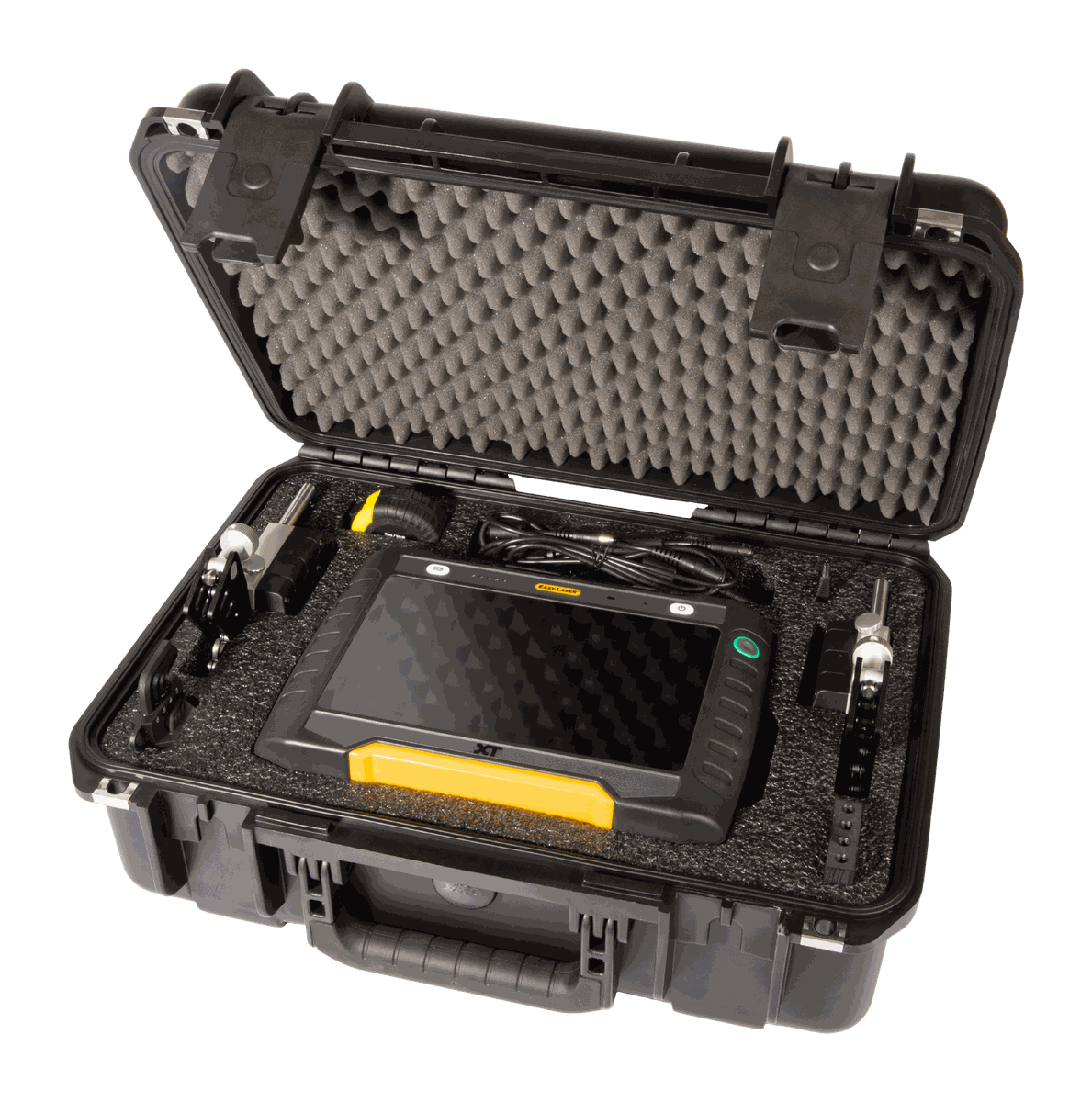

| Maletín rígido (mediano) | Estuche con espuma a medida y paño de limpieza para la óptica. | |
| Manuales en USB | Memoria USB con manuales y guía de referencia rápida. | |
Entrega estándar del XT440 Shaft. La pantalla industrial XT12 es opcional (no incluida); también se opera desde un dispositivo iOS/Android.
Dónde se aplica
La desalineación causa cerca de la mitad de las fallas en máquinas rotativas. El XT770 se aplica en:
Generación
Turbinas, generadores y bombas de alta velocidad.
Minería
Correas transportadoras, molinos y bombas de proceso.
Petroquímica
Trenes de compresores y bombas críticas.
Industria
Ventiladores, reductores y líneas de producción.
