Medidor láser de planitud de bridas Easy-Laser XT915
Sistema láser para medir la planitud de bridas, como las de torres eólicas y los rodamientos de giro, y de otras superficies planas. El transmisor XT21 gira el haz para crear un plano de referencia hasta 12 m, el soporte de planitud se opera con una mano y el resultado sale al terminar la última vuelta.
Sobre este equipo
Hasta 5 círculos de medición y 120 puntos por círculo, con resultado inmediato de pico a pico, máximo, mínimo y conicidad. El Easy-Laser XT915 está diseñado para medir planitud de bridas de torres eólicas y rodamientos de giro, y sirve también para otras mediciones de planitud. Su antecesor, el E915, lleva años en uso en los grandes fabricantes de torres eólicas.

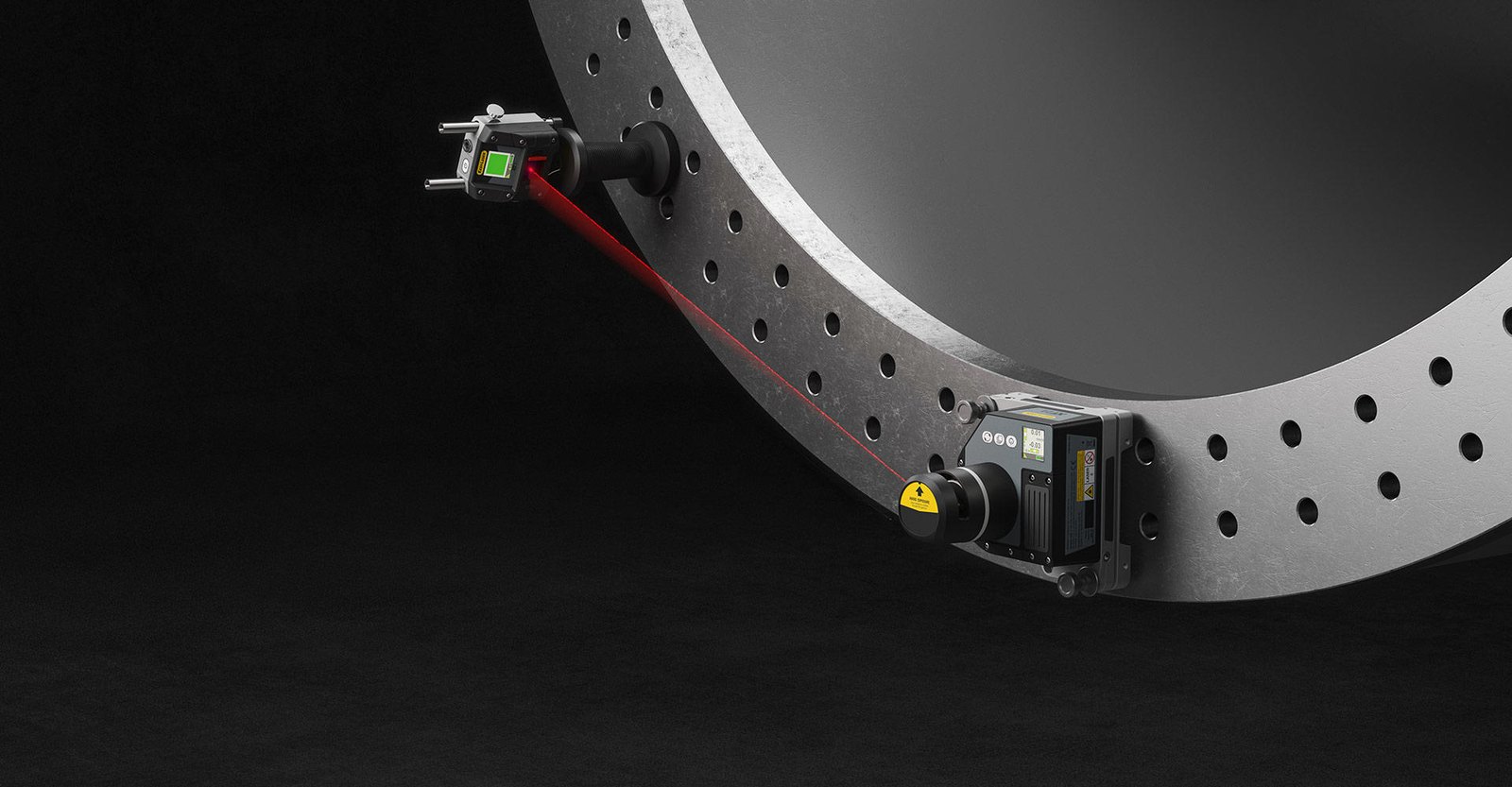

El transmisor XT21 tiene un cabezal motorizado que gira de forma continua y crea un plano láser sobre la superficie, hasta 12 m de distancia; se fija a la brida con sus imanes y se apunta con tres objetivos de alineación gruesa. Después solo mueves el detector XT7 a cada posición y registras el valor: el soporte de planitud se opera con una mano y su sonda con resorte posiciona el punto con más exactitud que una base magnética. El programa de planitud de bridas guía cada paso y el control remoto incluido registra cada punto sin tocar la tablet. Si necesitas más precisión, más distancia o más tipos de medición geométrica, el sistema es el XT920.
La plataforma, no solo el equipo
El equipo mide; la plataforma decide cómo se trabaja con él en planta.
Multiplataforma
La app XT Alignment corre en tu teléfono o tablet iOS y Android, y también en las pantallas industriales XT. La misma medición, en la pantalla que elijas.
Sin amarres de hardware
El sistema se compra con o sin la pantalla XT12. Si tu equipo ya trabaja con tablets, no pagas por una pantalla que no necesitas.
Todos los programas, en una app gratuita
Los programas de medición vienen completos en una sola app sin costo. Lo que puedes medir lo define el equipo que tienes, no una licencia.
En español
Interfaz en español entre catorce idiomas disponibles: el operador en planta trabaja en su idioma, sin traducir menús.
Ficha del equipo
| Aplicación | Planitud de bridas y otras superficies planas |
|---|---|
| Transmisor | XT21 · láser giratorio motorizado · hasta 12 m |
| Planitud del plano | ± 0,01 mm/m |
| Detector | XT7 · PSD 2 ejes 20 × 20 mm · inclinómetro 0,1° |
| Resolución | 0,001 mm (0,01 mm con láser giratorio) |
| Círculos de medición | 1 a 5 |
| Puntos por círculo | 6 a 120 |
| Resultado | Pico a pico, máximo, mínimo y conicidad |
| Software | App XT2 · programa de planitud de bridas · Easy-Laser PLUS (Excel) |
| Comunicación | Detector por BT · transmisor sin comunicación |
| Láser | Clase 2 · < 1 mW · 630–680 nm |
| Autonomía | Hasta 16 h (transmisor y detector) |
| Protección | IP66 / IP67 (detector) · uso industrial (transmisor) |
Valores referenciales. Las especificaciones exactas dependen del modelo cotizado.
Descargas
Qué mide el XT915
Plano láser giratorio
El cabezal motorizado del XT21 crea un plano de referencia sobre la brida; con la tapa retirada, 360° completos.
Planitud de bridas
Bridas de torres eólicas, rodamientos de giro, intercambiadores y descansos axiales.
Círculos y puntos
De 1 a 5 círculos de medición con 6 a 120 puntos cada uno, en el sentido que elijas.
Resultado inmediato
Pico a pico, máximo, mínimo y conicidad al terminar de medir.
Soporte de planitud
Operación con una mano, sonda con resorte y botón de registro en el propio soporte.
Datos a Excel
Subida a Easy-Laser PLUS y exportación a Excel para el análisis posterior.
Guía en pantalla, paso a paso
- Guía paso a paso. El programa muestra numérica y gráficamente qué punto medir a continuación.
- Registro a distancia. El control remoto registra cada punto sin tocar la tablet.
- Resultado en pantalla. Pico a pico, máximo, mínimo y conicidad, con exportación a Excel vía Easy-Laser PLUS.
- Disponibilidad. El programa de planitud de bridas llega con la app XT2 a fines de octubre de 2026, primero en Android y XT12.
Aplicaciones de este equipo
Cada aplicación explica el problema, la metodología en terreno y el resultado que se entrega.

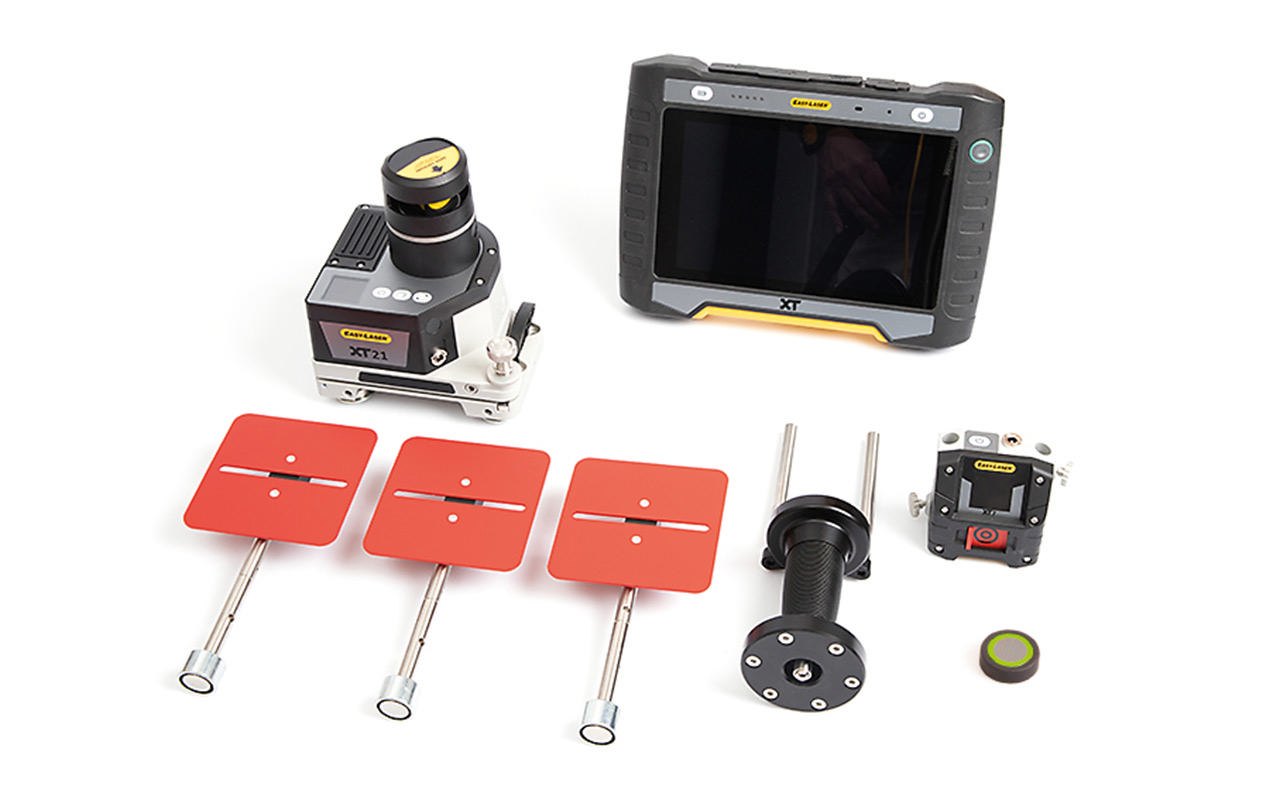

Qué incluye el equipo
| Componente | Detalle | |
|---|---|---|

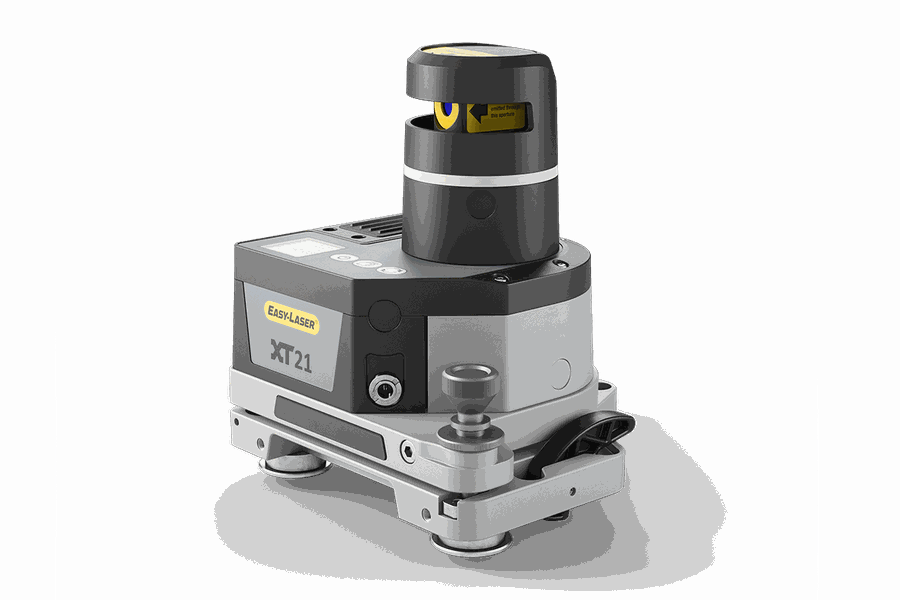

 | Transmisor láser XT21 | Cabezal giratorio motorizado, hasta 12 m, planitud del plano ±0,01 mm/m, hasta 16 h. |

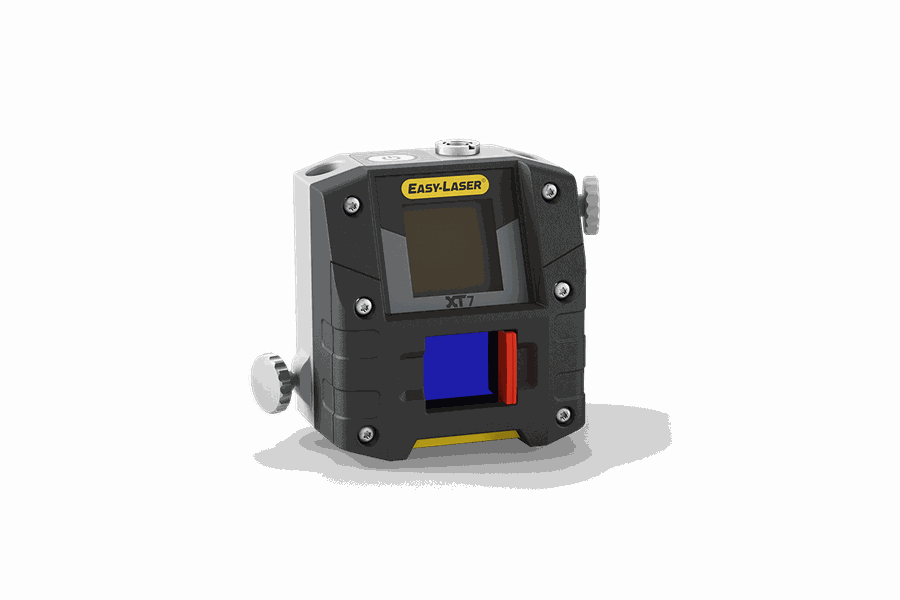

 | Detector XT7 | PSD de 2 ejes de 20 × 20 mm, resolución 0,001 mm, IP66/67, hasta 16 h. |

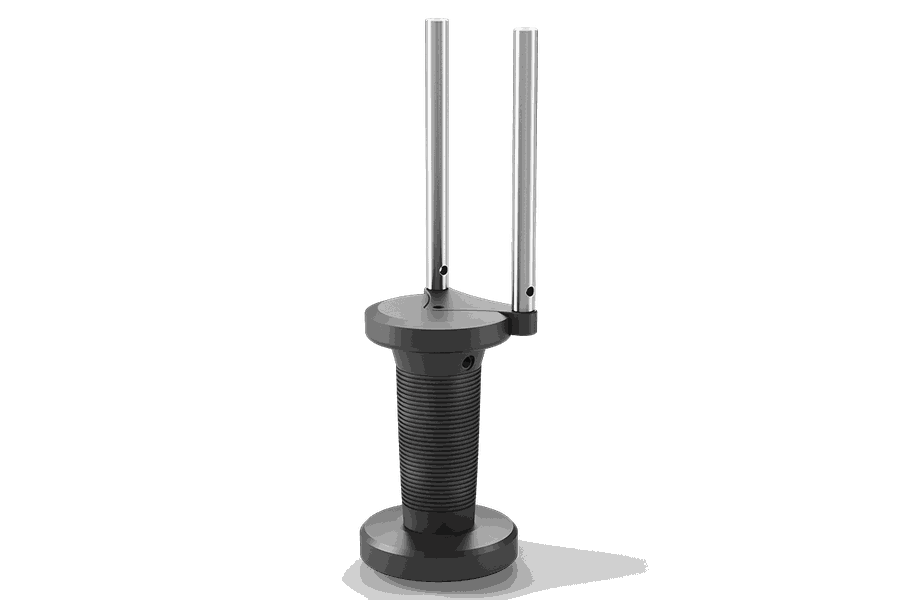

 | Soporte de planitud XT | Operación con una mano, sonda con resorte y botón de registro. |
 | 3 objetivos 100 × 100 mm | Alineación gruesa del transmisor sobre la brida. |
| Control remoto | Registra cada punto sin tocar la tablet. Easy-Laser aún no publica su foto. | |

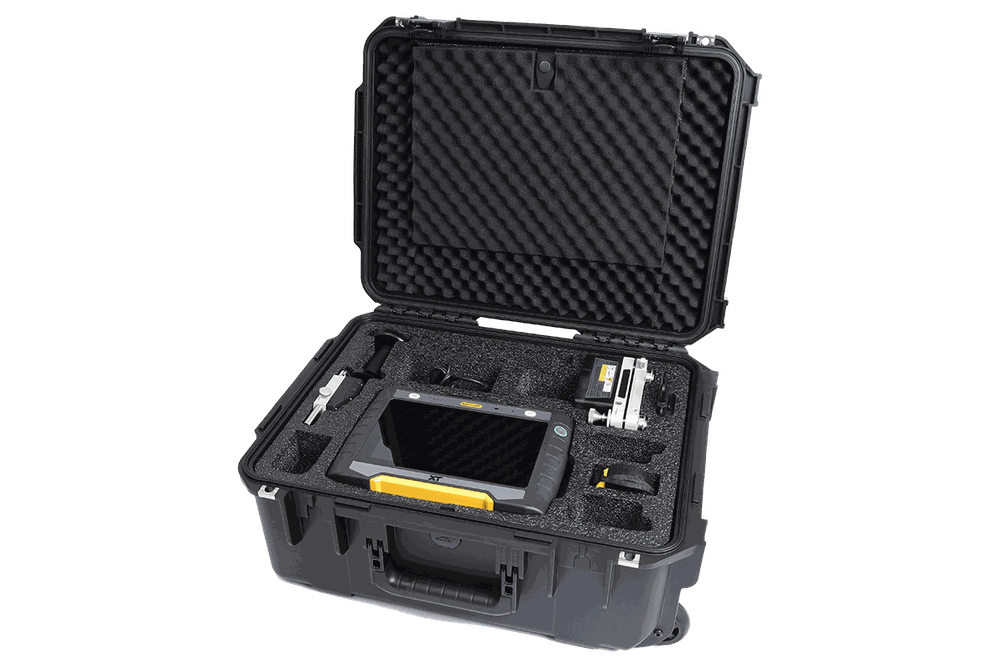

 | Maletín con ruedas | Con espuma a medida para todo el sistema. |
| Cargador, cables y manuales | Cargador 100–240 V, cable de carga, adaptador a USB, cinta de 5 m, llaves, paño de óptica y manuales en USB. | |
La pantalla XT12 es opcional (no incluida); también se opera desde un dispositivo Android con la app XT2. El programa de planitud de bridas se publica con la app XT2 a fines de octubre de 2026, primero para Android y XT12; la versión para iOS está programada para inicios de 2027. La configuración exacta se define en la cotización.
Dónde se aplica
Planitud de bridas y superficies circulares en:
Torres eólicas
Bridas de tramos de torre en fabricación y montaje.
Rodamientos de giro
Pistas de rodamientos de giro de grúas, excavadoras y aerogeneradores.
Intercambiadores
Bridas de intercambiadores de calor y recipientes.
Descansos axiales
Planitud de descansos de empuje circulares.
Accesorios y equipos relacionados

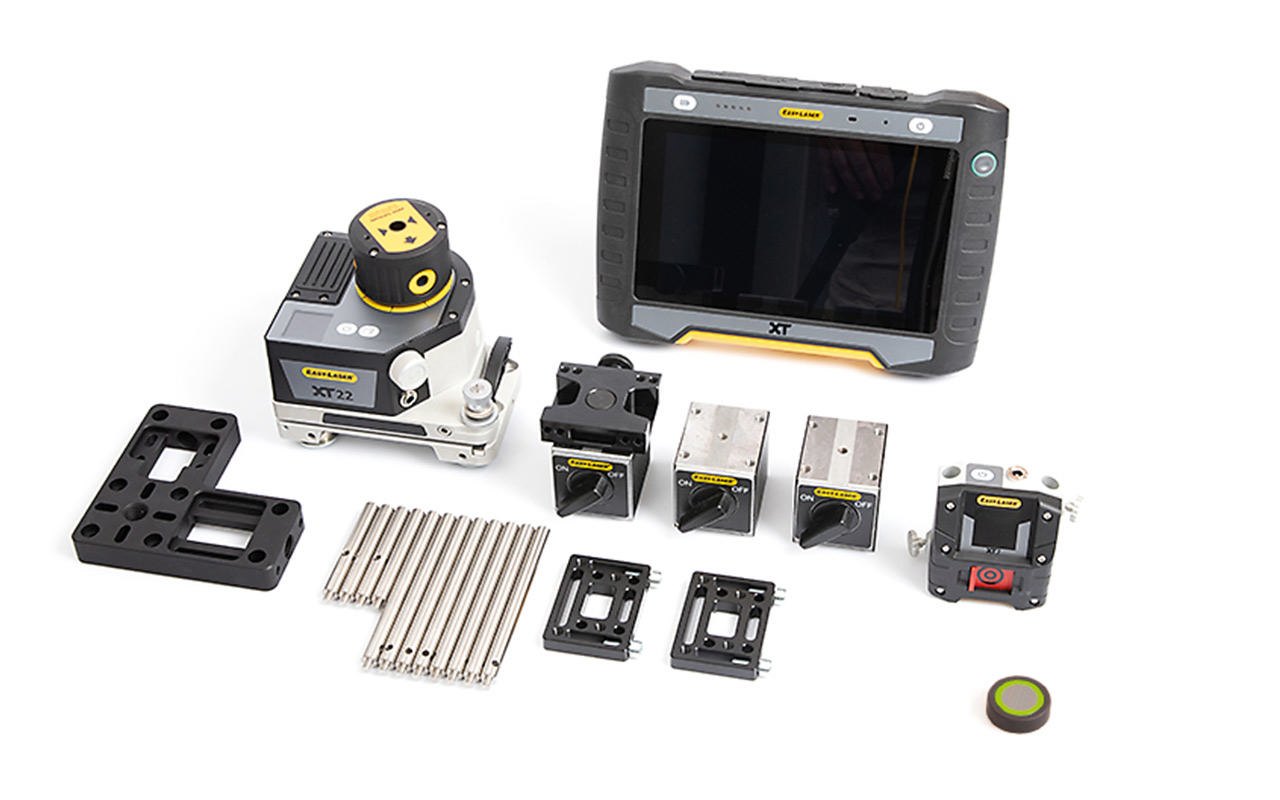

XT920 - Medición geométrica
